40兆伏安电力变压器安装框架结构

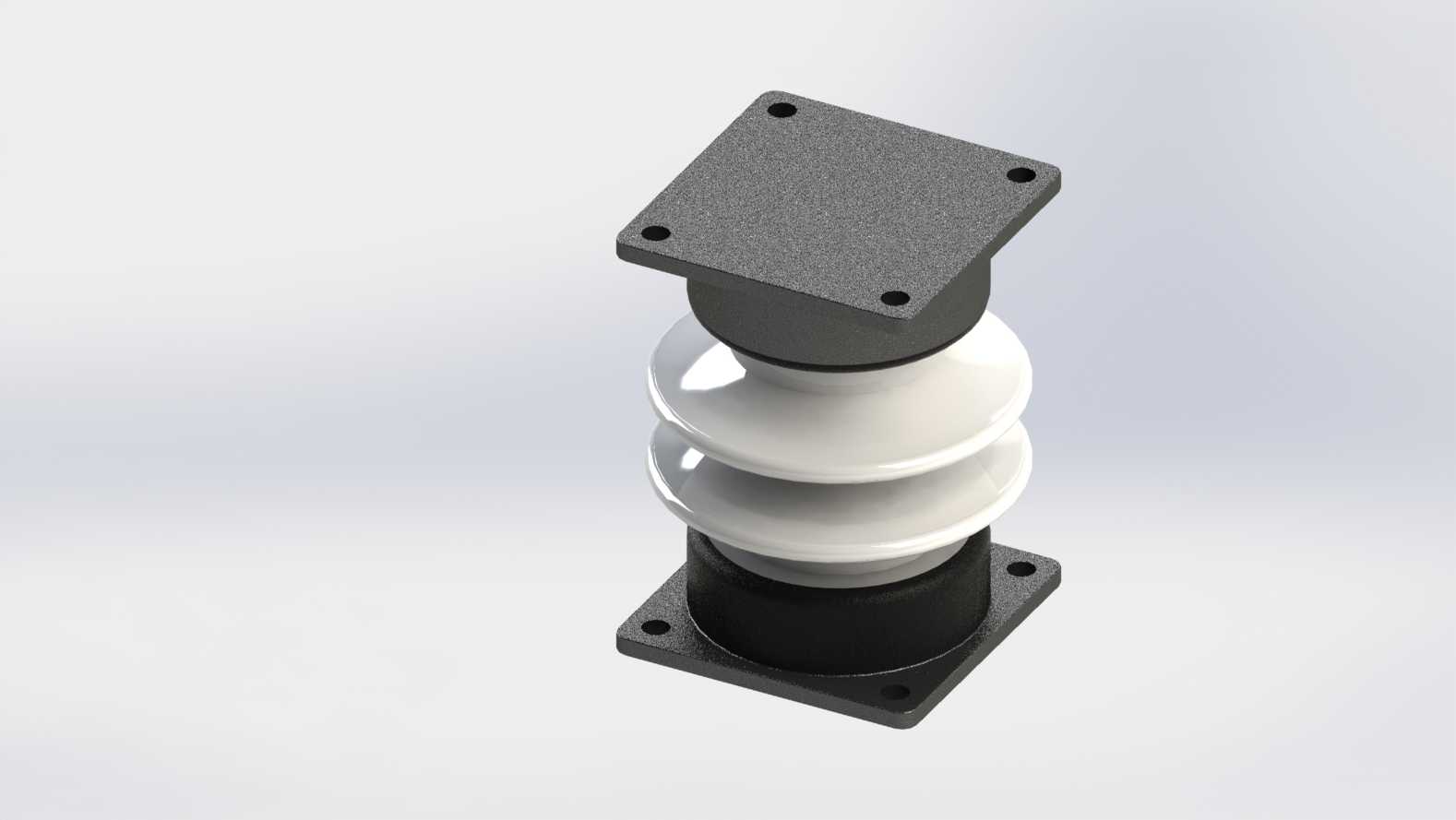

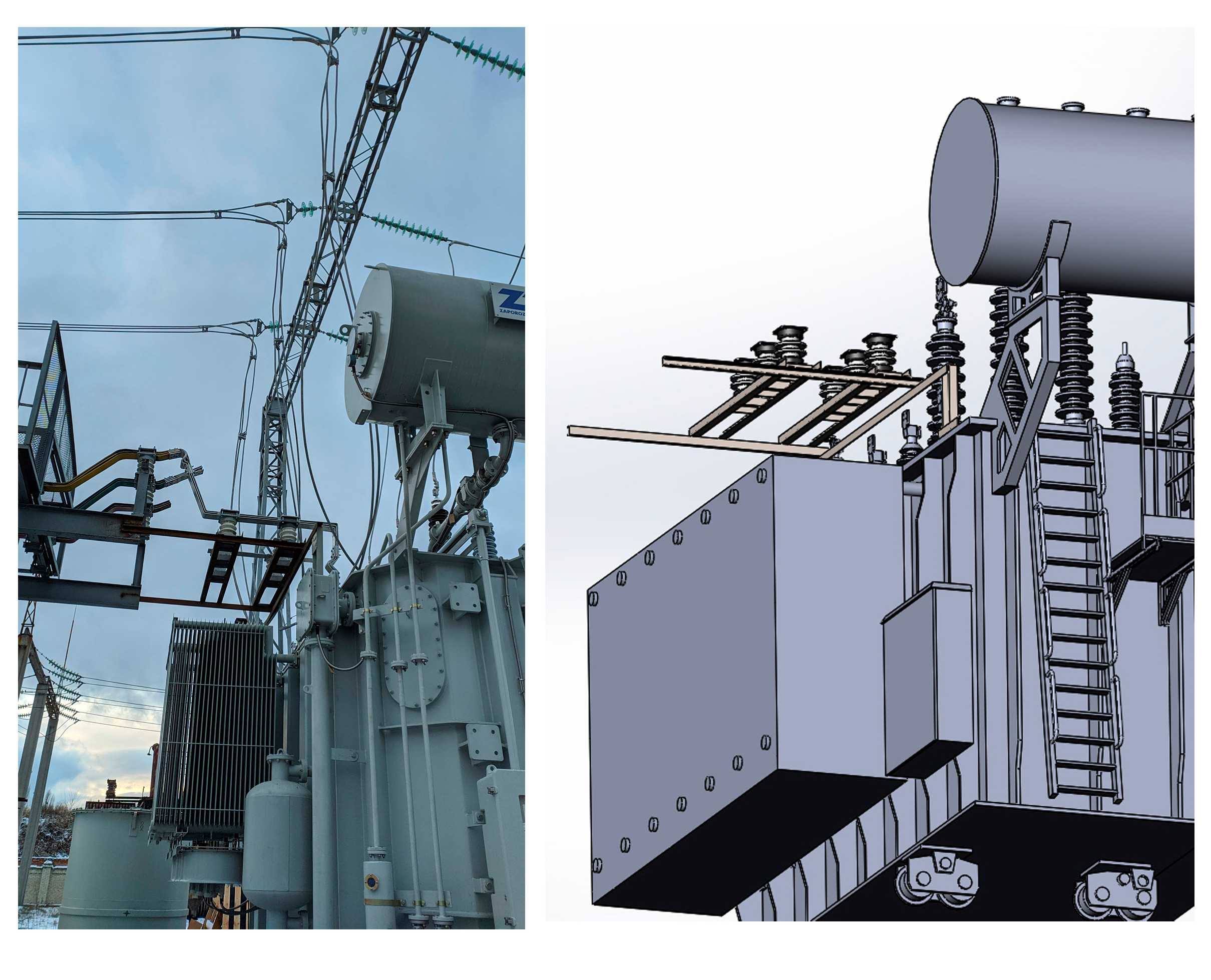

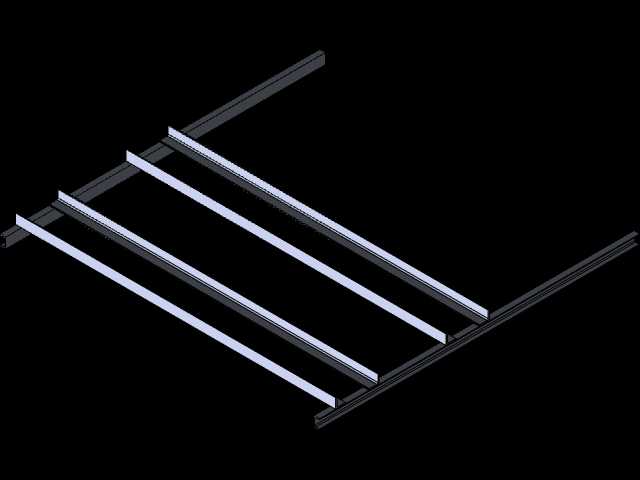

　　在城乡电网升级、工业厂区供电配套的项目现场，这类40MVA等级的油浸式电力变压器安装框架，是衔接变压器本体与户外变电站基础的核心承载结构，日常接触的110kV电压等级变电站里，这类构架承担着变压器本体就位、高压侧引线支撑、运维操作通道搭建的多重作用，绝非简单的焊接支架。从结构设计逻辑来看，整个框架的受力核算首先要匹配变压器本体的满载总重，包含器身、油箱内绝缘油、顶部储油柜、高压套管及附属散热器的全部静载荷，还要叠加户外场景下的风载荷、极端天气下的覆冰载荷，以及短路故障瞬间的电动力冲击载荷，所以主承载梁采用的是热轧H型钢拼焊结构，连接节点全部采用高强度螺栓配防松垫片的铰接形式，既方便现场吊装拼接，

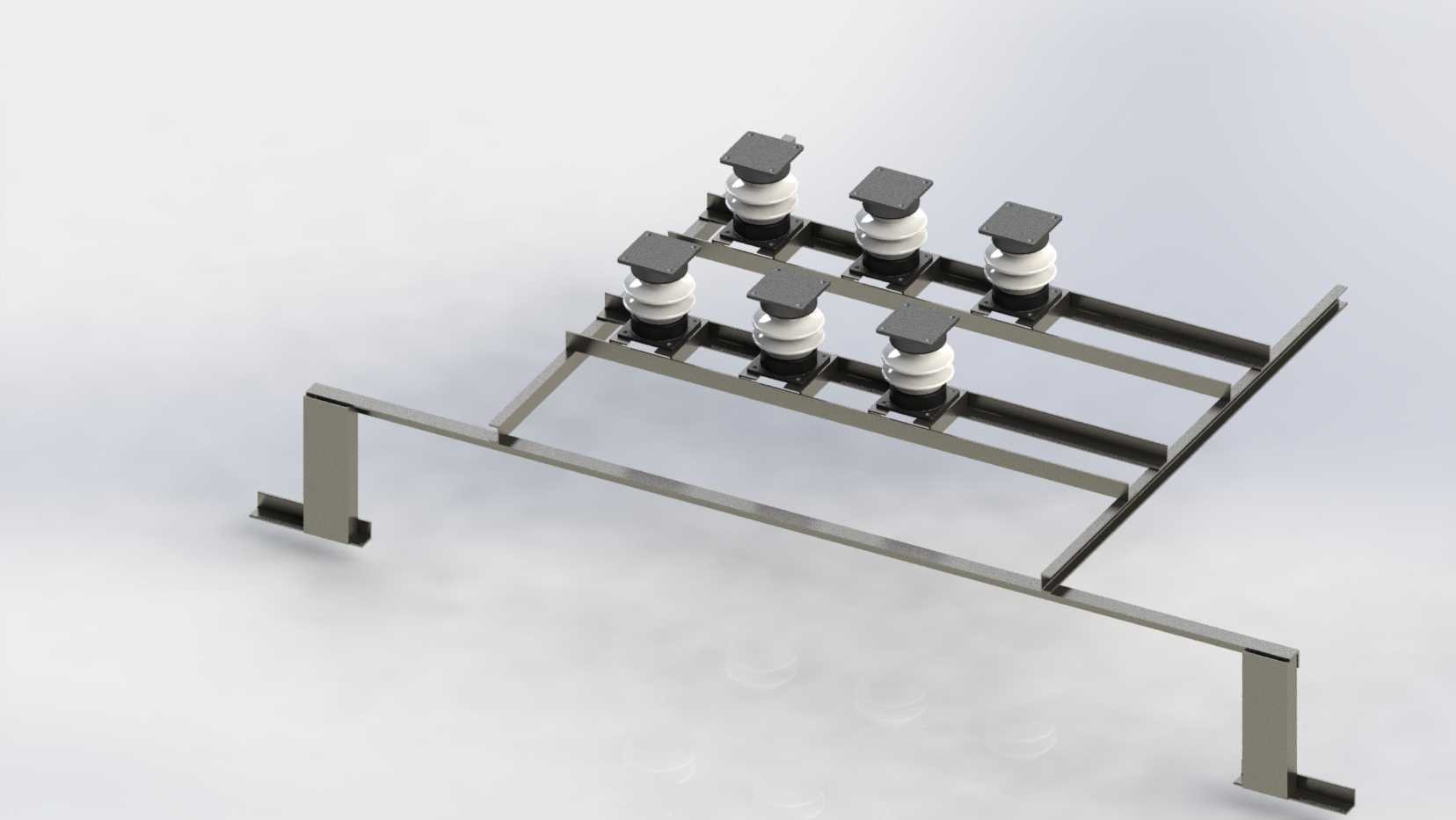

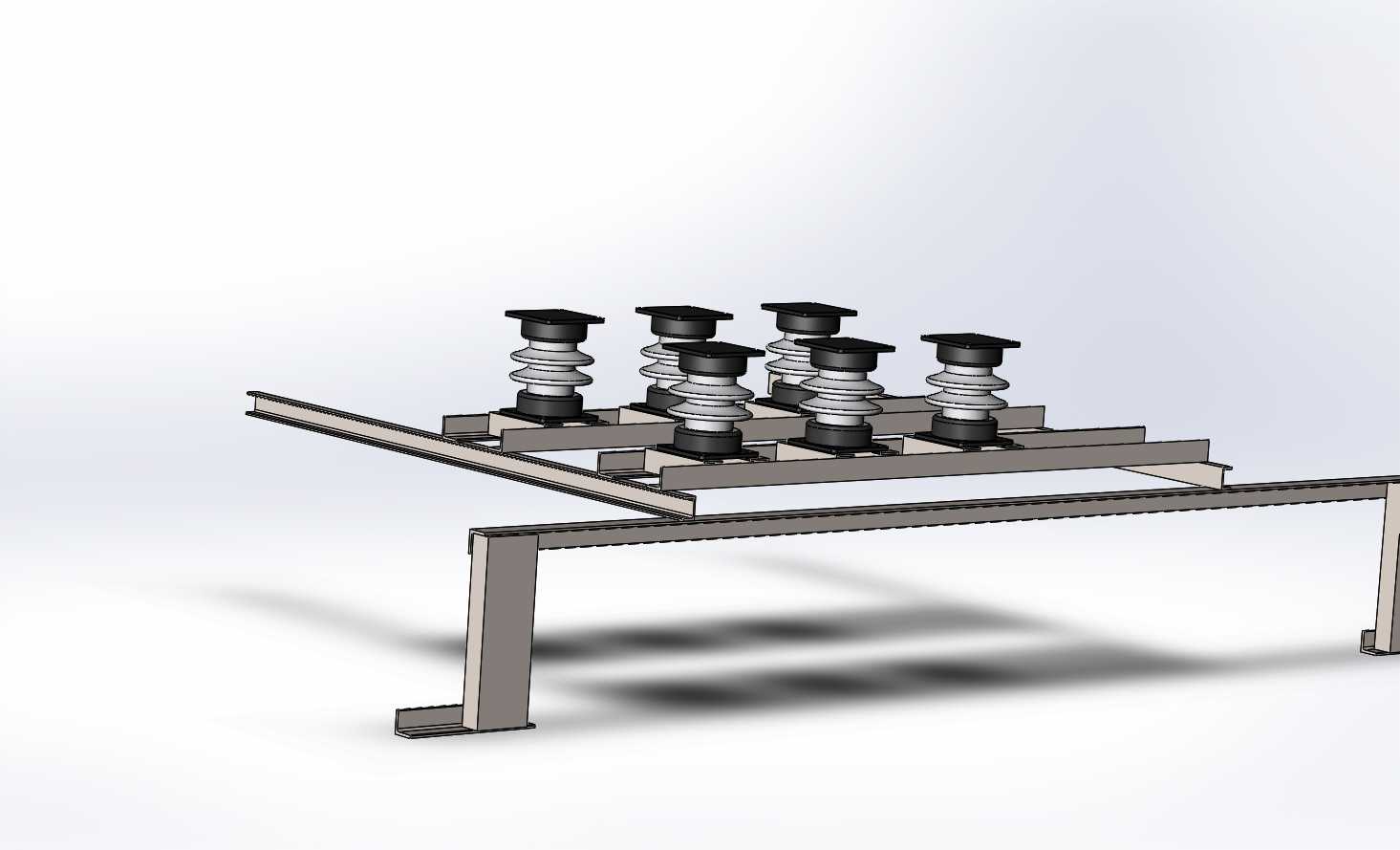

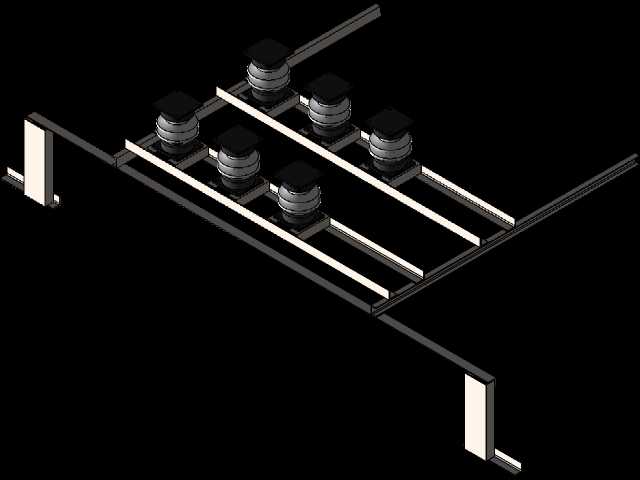

　　也能在长期运行中释放温度形变带来的内应力，避免焊缝长期受交变应力出现开裂。框架顶部预留的储油柜安装支座，位置精度控制在毫米级，要保证储油柜与油箱本体的连管坡度符合工艺要求，确保变压器运行时绝缘油的热胀冷缩循环顺畅，不会出现气体积存导致的瓦斯保护误动。高压侧的引线支架横担，安装位置要和各相高压套管的出线端精准对位，预留的引线金具安装孔位，要满足不同截面高压引线的弯曲半径要求，避免引线长期受弯折应力出现绝缘层破损。框架侧面集成的爬梯与运维操作平台，踏步采用防滑花纹钢板，平台周边设置双道防护栏杆，栏杆高度符合电力安全工作规程的要求，运维人员站在平台上可以直接操作高压侧的分接开关、检查套管油位、开展红外测温等日常巡检工作，

　　不需要额外搭设临时脚手架。底部的安装支腿，和变电站混凝土基础上的预埋钢板对位设计，支腿底板开有长条形调节孔，允许现场就位时在水平方向做厘米级的位置微调，抵消基础施工的尺寸误差，就位完成后通过焊接方式与预埋钢板固定，保证整个构架的接地连续性，所有金属构件表面都做了热镀锌防腐处理，适配户外长期日晒雨淋的运行环境，镀锌层厚度满足户外使用20年以上的防腐要求。框架侧面还预留了散热器的安装挂点，散热器挂装后和油箱本体的法兰连接口精准对齐，不需要现场额外配焊支架，同时挂点位置做了加强筋处理，避免散热器运行中因油泵振动产生共振。从安装边界来看，整个框架的横向宽度要匹配变压器本体的油箱宽度，两侧预留的运维通道净距不小于800毫米，

　　满足人员携带工具通行的要求，纵向长度要覆盖油箱、储油柜、高压引线构架的全部投影范围，保证所有附属设备都在框架的承载范围内，顶部的储油柜安装面比油箱顶盖高出一定距离，保证储油柜的最低油位高于油箱顶盖的最高位置，形成可靠的油位差。在实际项目选型中，这类框架的结构尺寸不能直接套用通用图纸，必须匹配对应容量变压器的本体尺寸、套管布置形式、附属设备配置情况，比如同容量的变压器，高压侧套管采用水平布置还是垂直布置，对应的引线支架位置就完全不同，是否配置有载调压开关，对应的操作机构安装支座也要做对应调整。建模过程中，所有型钢的截面规格、节点板厚度、螺栓规格都要和实际加工图纸保持一致，不能随意简化承载结构的细节，比如主承载梁的加劲肋位置、螺栓孔的边距要求、爬梯的踏步间距，这些细节直接影响后续加工下料、现场安装的可行性，要是建模时忽略了这些细节，导出的加工图纸到了现场就会出现安装对位不准、构件干涉的问题，轻则需要现场切割修改，重则影响整个变压器的安装工期。另外框架的接地端子预留位置也做了专门设计，每个主支腿都预留有接地螺栓安装位，方便现场连接变电站的主接地网，保证整个设备构架的接地电阻满足规范要求，避免雷击或故障时构架上出现危险的接触电压。
