1000VA容量EI型工频电源变压器结构设计

　　在工业控制设备、小型机电装置、民用电气配套的供电链路里，工频电源变压器始终是承担电压转换、电气隔离的核心无源器件，这款1000VA容量的EI型电源变压器，正是面向中小功率供电场景开发的结构方案，适配常规50/60Hz工频交流供电环境，可实现输入端与输出端的电气隔离，同时将输入市电转换为负载所需的目标交流电压，广泛应用在小型机床控制回路、自动化设备辅助供电、仪器仪表供电模块、民用大功率稳压电源配套等场景，能够在额定负载下长期稳定运行，为后端电路提供可靠的交流电源供给。从结构设计逻辑来看，这款变压器采用经典EI型叠片铁芯结构，核心截面积经过核算匹配1000VA的额定容量，整体铁芯采用框架式夹持结构，

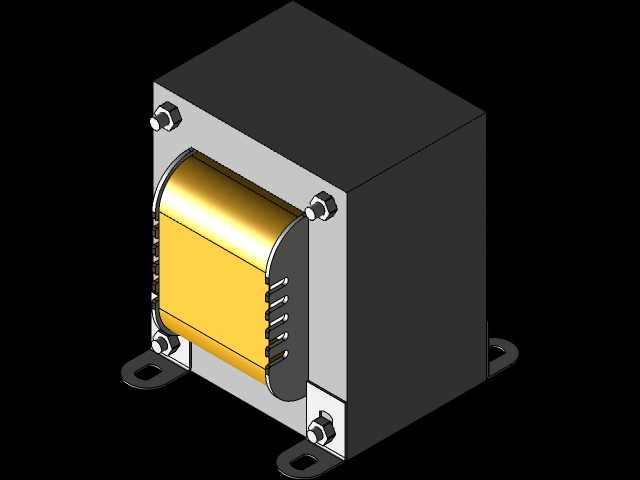

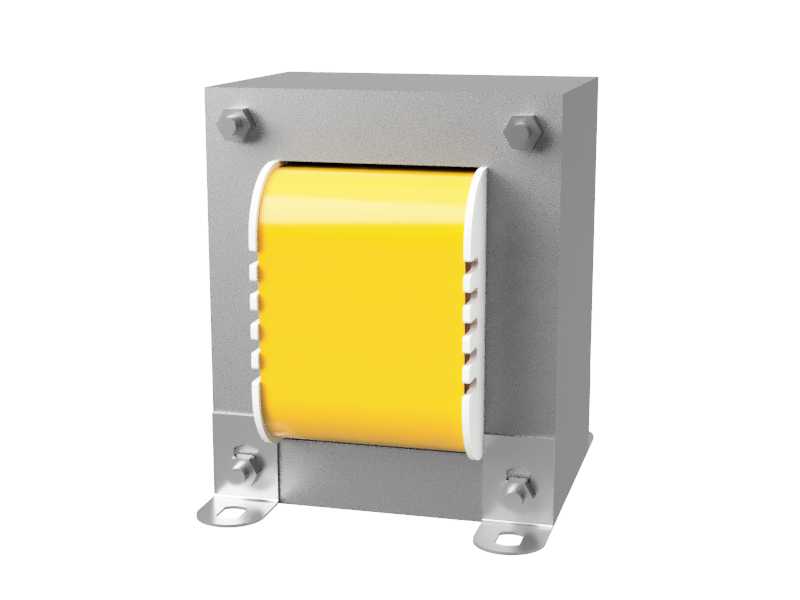

　　上下两端通过折弯成型的金属安装支架固定，支架与铁芯夹件之间通过螺栓锁紧，既能够压紧叠片避免运行过程中产生电磁振动噪音，也为整体设备提供了可靠的安装固定界面。夹件两侧的紧固螺栓采用标准外六角结构，装配时可通过常规扳手实现可靠锁紧，无需特殊工装即可完成组装作业，适合批量生产的装配工艺要求。绕组部分采用骨架承载结构，黄色的绕组封装区域对应线圈绕制空间，两侧的白色骨架挡板起到限位、绝缘的作用，骨架上预留的槽位用于绕组引线的引出与固定，避免引线在装配、使用过程中出现移位、绝缘破损的问题。考虑到实际安装的兼容性，底部的安装支架采用带安装孔的折弯支脚结构，支脚向外延伸出铁芯主体范围，安装孔为长圆形设计，可适配一定范围内的安装孔位偏差，

　　降低安装时的对位难度，安装面与设备安装板完全贴合，能够保证变压器固定后的稳定性，避免运行过程中出现共振问题。整体外形采用方正的立方体结构，没有多余的外凸结构，能够最大化利用电气柜内部的安装空间，相邻设备之间无需预留过大的安全间隙，提升柜体内部的空间利用率。在设计过程中，重点对结构的装配工艺性做了优化，所有金属结构件均采用常规钣金折弯、冲压工艺即可加工，不需要特殊的成型工艺，夹件与支架的连接采用标准紧固件，通用化程度高，能够有效降低生产制造成本。铁芯与绕组之间预留了足够的绝缘距离，满足低压电气设备的绝缘安全要求，避免长期运行过程中出现绝缘击穿的风险。需要说明的是，该结构方案重点呈现变压器的外部装配结构与安装接口，绕组内部的绕线结构、

　　铁芯叠片的层叠细节未做精细化建模，对于结构设计、设备选型阶段的安装空间校核、装配干涉检查来说，该模型的精度完全能够满足使用需求，设计人员可以直接将该模型导入到整体设备的装配文件中，完成安装布局设计、干涉检查、安装孔位匹配等工作，不需要再对外部结构进行重复建模，能够有效缩短设备开发阶段的建模周期。在实际选型应用中，这款1000VA容量的变压器能够承载额定功率范围内的阻性、感性负载，适配常规工业环境下的使用要求，外部金属结构件可根据使用环境选择镀锌钢板或者冷轧板喷塑的表面处理方式，提升防潮、防锈能力，延长设备的使用寿命。安装时需要保证安装平面的平整度，避免支架受力不均导致夹件变形，影响铁芯的压紧效果，进而引发运行噪音增大、铁芯损耗上升的问题。引线引出位置可根据实际接线方向调整骨架的安装角度，适配不同方向的走线需求，减少接线过程中的线缆弯折，提升接线的可靠性。整体结构没有易损的活动部件，日常使用过程中仅需要定期检查紧固件是否松动、接线端子是否牢固即可，维护成本极低，非常适合在长期连续运行的工业设备中使用。
