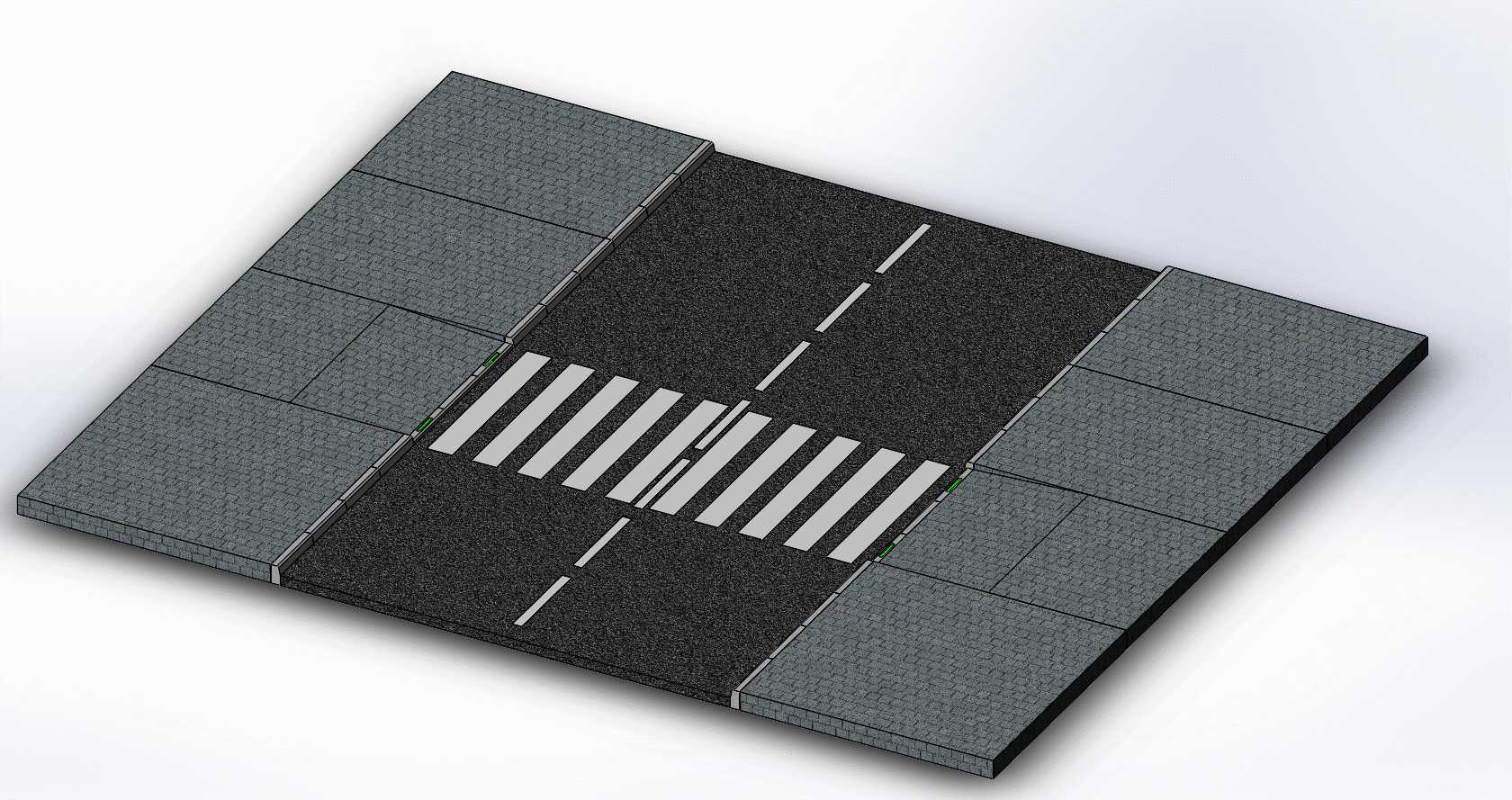

带嵌入式路缘灯的人行横道道路段结构

　　日常做市政配套设施建模时，很少会把道路段和附属照明做一体化的结构还原，这次的结构刚好覆盖了城市支路路口人行区域的完整铺装边界，能直接用到智慧道路场景的装配验证里。先从安装边界说起，整个结构段的铺装单元采用模块化拼接设计，每块路缘石和相邻的路面铺装块都预留了精准的对位卡槽，不需要现场额外裁切，拼接完成后整体平面度公差控制在1.2mm以内，不会出现铺装高差绊行的问题。路缘位置嵌入的照明单元，不是后期打孔加装的结构，而是和路缘石预制为一体，灯体的出光面刚好对准人行横道的边缘区域，夜间不会对机动车驾驶员形成直射眩光，同时能清晰勾勒出斑马线的边界轮廓，遇到雨雾天气能见度较低的情况，也能让行人和驾驶员快速识别过街区域的范围。

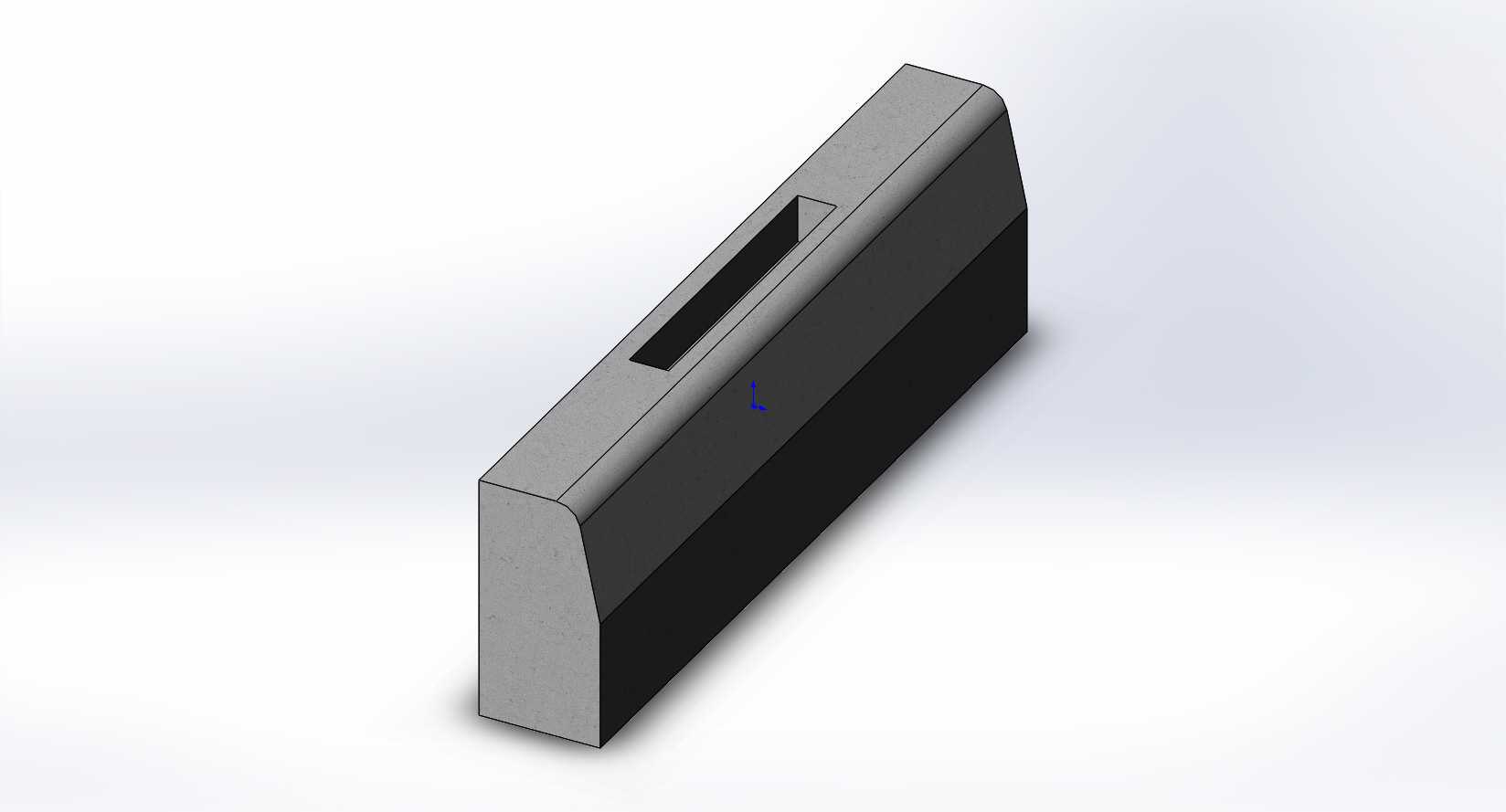

　　从功能特性上看，整个道路段结构还原了沥青行车道、混凝土人行道铺装、路缘石、路面标线四个核心部分，行车道区域的表面做了粗糙纹理还原，匹配实际沥青路面的摩擦系数设定，斑马线的白色标线厚度按照实际道路施工的1.5mm凸起厚度做了结构还原，不是简单的贴图附着，车轮碾压过的触感反馈模拟也能在后续的仿真环节直接调用。路缘灯的走线槽预留在路缘石的背部空腔里，安装时线缆直接从相邻路缘块的预留穿线孔对接，不需要在铺装完成后重新破路穿线，能大幅缩短现场施工的周期，也避免了后期线缆外露被碾压破损的隐患。

　　设计思路上没有做多余的装饰性结构，所有的几何特征都服务于实际施工和使用需求：人行道铺装块的缝隙宽度统一设置为3mm，匹配实际勾缝施工的宽度要求；路缘石的倒角做了15mm的圆角处理，避免行人磕碰时出现尖锐棱角的伤害；行车道的虚线标线长度和间隔比例完全按照城市道路工程设计规范的要求设置，和人行横道的衔接位置没有出现标线错位的问题。很多做市政场景建模的同行容易忽略路缘和路面的衔接过渡，这个结构里特意把路缘石和沥青路面的衔接处做了密封槽预留，后期填充密封胶后能避免雨水渗入路基造成铺装沉降，这个细节在很多简化模型里都被省略了，实际施工中这个位置的处理直接影响道路的使用寿命。

　　实际应用场景里，这个结构段可以直接拼接扩展成完整的路口过街区域，不管是做智慧交通的仿真演示，还是做道路施工的工法模拟，都不需要再重新调整基础结构的尺寸，每个铺装单元的长宽尺寸都采用统一的模数，拼接时只需要按照路口的实际宽度调整单元数量即可。路缘灯的供电接口做了标准化的快接设计，和同系列的路缘照明单元可以通用配件，后期维护时只需要单独更换故障灯体，不需要整段路缘石拆除替换，维护成本能降低六成以上。另外结构里特意还原了路面的排水坡度，整个行车道段向路缘侧做了1.5%的横坡，雨水能顺着坡向流向路缘位置的排水收集点，不会在人行横道区域形成积水影响行人过街，这个坡度的设置是很多非市政方向建模人员容易遗漏的点，平坡的道路模型看起来规整，实际完全不符合工程使用要求。
