断路器安装基座钢结构支撑组件

　　在输配电现场的高压开关站、厂区低压配电室、户外箱变配套安装场景中，这类支撑构件是断路器设备落地安装的核心承载结构，直接决定开关设备安装后的水平精度、运行稳定性与长期抗形变能力。日常现场安装作业里，不少施工队容易忽略基座的结构匹配性，直接采用现场焊接的简易型钢架支撑断路器，往往运行两三年后就会出现焊缝开裂、基础沉降带来的架体倾斜，轻则导致断路器操作机构卡涩、分合闸不到位，重则引发放电、设备烧毁的安全事故，这类预制式的标准化支撑基座，就是为了解决现场非标制作的精度差、一致性不足问题而设计的。

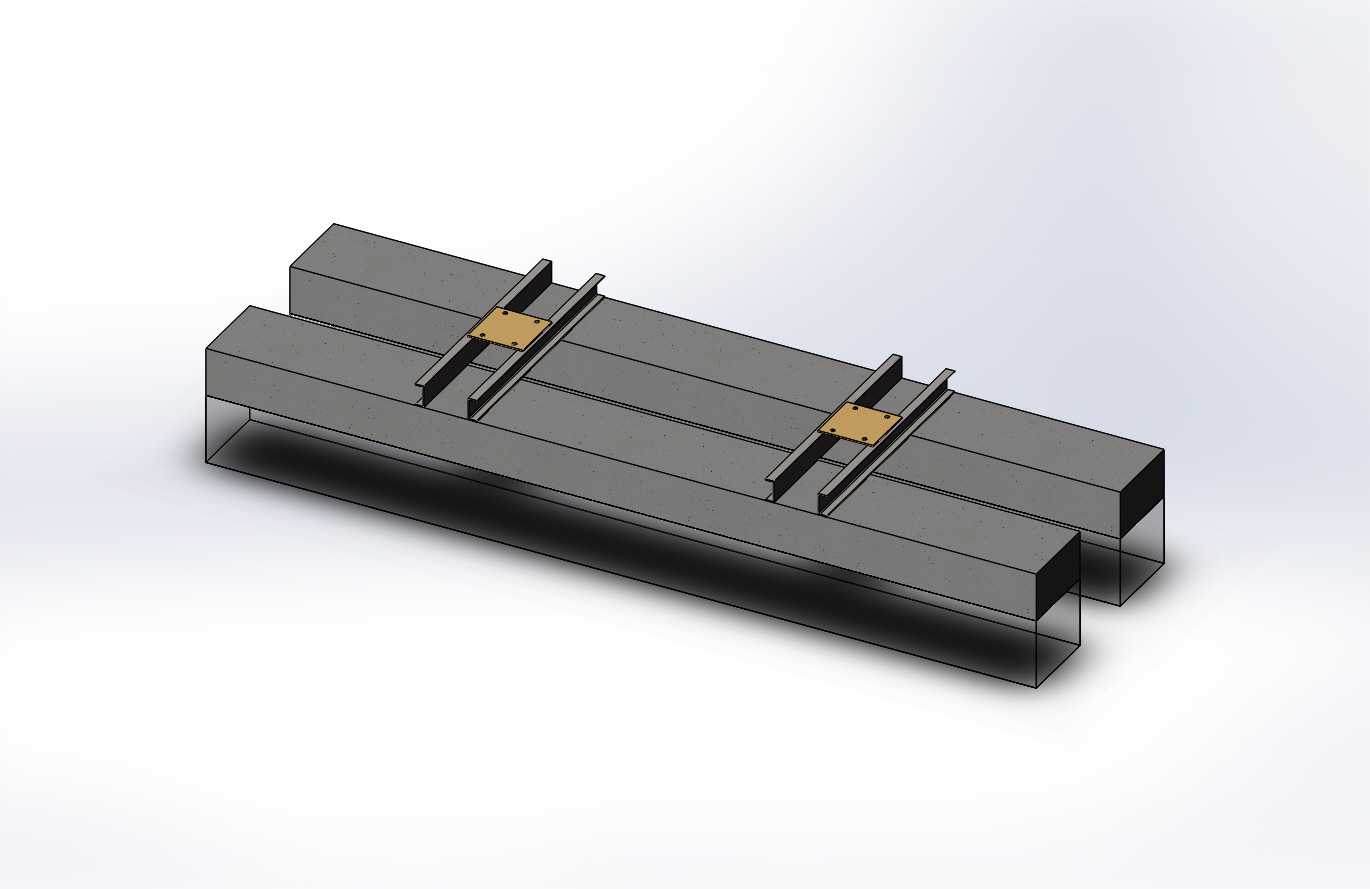

　　从结构设计逻辑来看，整个构件采用双拼平行型钢作为主承载梁，两根主梁的间距严格匹配断路器底部的安装孔位跨距，避免安装时出现孔位错位需要现场扩孔的问题。主梁选用的是厚壁冷弯型钢，截面惯性矩经过核算，能够覆盖常用框架式断路器、塑壳断路器组的总重量载荷，即使在设备运输、现场吊装产生冲击载荷的情况下，主梁的最大挠度也能控制在千分之一以内，不会出现永久性形变。主梁上方设置的两个独立安装卡座，是整个结构的核心定位部件，卡座与主梁之间采用可拆卸的螺栓连接结构，而非现场满焊固定，一方面可以根据不同型号断路器的底部安装尺寸，微调卡座在主梁长度方向的位置，适配不同电流等级、不同厂家的断路器安装需求，另一方面当卡座出现磨损、安装孔滑丝时，可以单独更换卡座部件，不需要整体更换整个基座，降低后期运维的替换成本。

　　卡座上的安装孔采用长圆孔与圆孔组合的设计，横向长圆孔用来补偿断路器底座的加工公差、现场基础施工的预埋螺栓位置偏差，纵向圆孔用来实现精准定位，安装时可以先将卡座在主梁上调整到大致位置，吊装断路器落位后再微调水平度，最后拧紧所有固定螺栓，相比全圆孔设计的安装座，现场施工的容错率提升了60%以上，能大幅缩短现场安装的调整时间。主梁的底部设置有透明的防护端封结构，一方面可以避免型钢内部进入积水、灰尘，减少型钢内壁的锈蚀速度，延长构件的户外使用寿命，另一方面端封上预留的接地螺栓孔，可以直接连接现场的接地扁钢，不需要额外在主梁上焊接接地端子，避免焊接高温破坏型钢表面的防腐涂层。

　　从安装边界尺寸来看，整个基座的总长度适配单台框架断路器或者三台并排安装的塑壳断路器的安装跨度，宽度方向的尺寸小于断路器底部的外轮廓尺寸，不会超出设备本体的投影范围，避免在配电室电缆沟上方安装时，基座边缘遮挡电缆沟的盖板，影响后期电缆敷设、检修作业。基座的整体高度控制在常规电缆沟完成面以上150毫米的位置，既能够保证断路器底部的通风散热间隙，避免地面潮气直接侵入设备底部的二次接线端子排，又不会因为高度过高导致设备操作手柄的位置超出人体工程学的舒适操作范围，操作人员站在地面就可以正常完成分合闸操作、复位按钮按压等日常操作。

　　在细节设计上，主梁的所有外露棱边都做了圆角倒钝处理，避免现场安装、搬运过程中锋利的边角割伤施工人员的手部，也不会刮破断路器连接的二次线缆绝缘层。卡座与断路器底座接触的表面，贴有防滑的绝缘垫片，一方面可以增大接触面的摩擦力，避免设备运行过程中产生的振动导致固定螺栓松动，另一方面可以实现断路器外壳与钢结构基座之间的绝缘隔离，避免发生设备漏电时整个钢基座带电的安全隐患。整个构件的表面处理采用静电喷塑工艺，涂层厚度均匀，能够适应户外高湿度、轻度腐蚀的安装环境，即使在沿海盐雾区域的户外开关站使用，也能保证五年以上不会出现涂层脱落、基材锈蚀的问题。

　　实际现场应用中，这类基座还可以搭配不同高度的调节支脚使用，当安装地面的水平度偏差较大时，不需要额外垫钢板调整水平，只需要旋转支脚的调节螺母，就可以快速将整个基座的水平度调整到规范要求的误差范围内，调整完成后锁紧支脚的锁紧螺母即可，相比传统的垫铁调整方式，效率提升非常明显。对于多台断路器并排安装的场景，还可以将多个同型号的基座通过侧面的连接孔拼接成整体长基座，实现多台设备的统一安装基准，保证整排设备的安装高度一致、排列整齐，提升配电室的整体安装工艺观感。
