户外模块化集成预制舱房结构设计

　　这类预制集成舱房目前在户外工业场站、野外作业点位、临时配电站点的应用占比逐年提升，不同于传统现场砌筑的砖混设备房，该类结构全部构件在工厂完成预制加工，现场仅需完成基础调平与舱体拼接，整体施工周期可压缩至传统建筑的五分之一，且后期可根据场站扩容需求整体移位或加装扩展单元，适配油气田井口站点、偏远区域光伏升压站、野外通信中继站等无固定建筑配套的作业场景。

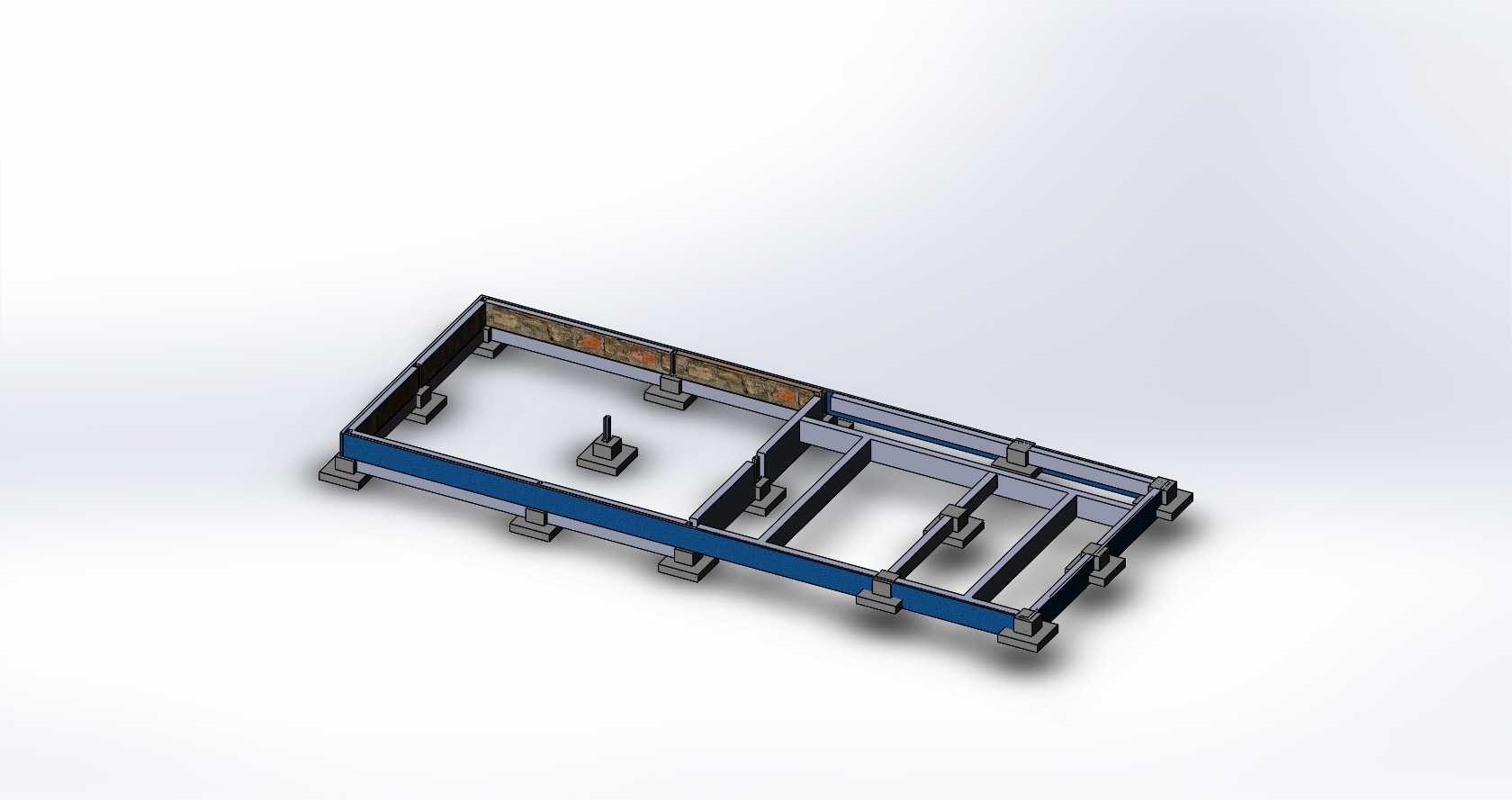

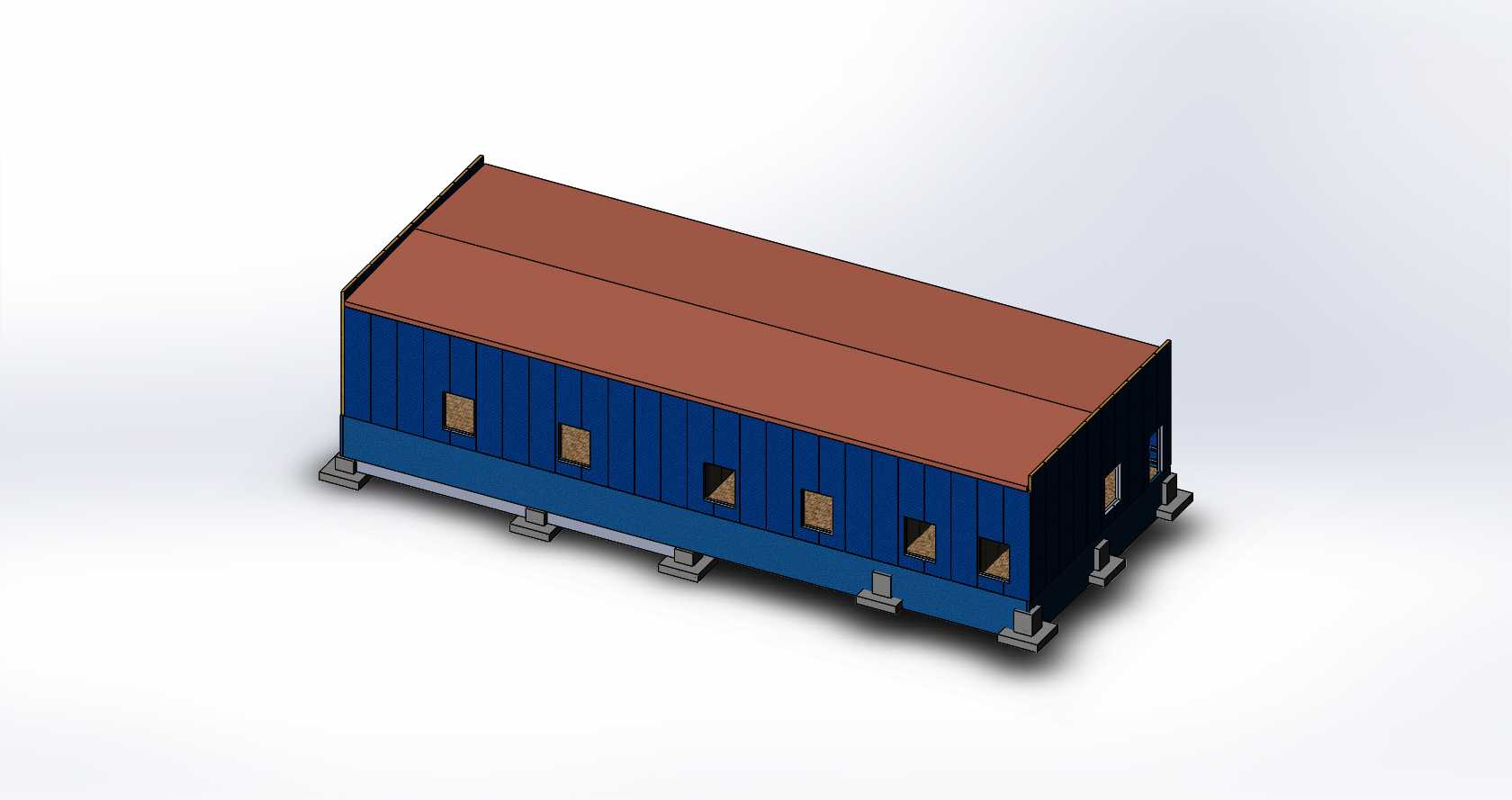

　　从结构设计逻辑来看，整体采用型钢焊接底架作为承载主体，底架下方预留的支脚结构可适配不同高度的混凝土条形基础，即使在场地平整度偏差较大的野外区域，也可通过垫铁调整支脚高度保证舱体水平度，避免长期使用过程中因地基沉降导致的墙体变形、门窗卡滞问题。底架上方的围护结构采用夹芯彩钢板拼装，外侧蓝色压型钢板具备耐候防腐特性，可抵御户外紫外线照射、雨水冲刷与盐雾侵蚀，内侧夹芯层填充保温隔热材料，可在-30℃到45℃的环境温度区间内维持舱内温度稳定，减少内部配套温控设备的能耗。屋面采用双坡排水结构，红棕色屋面板的坡度设置兼顾积雪滑落与雨水导流需求，避免屋面积水、积雪超载导致的结构变形，屋面檐口位置预留的包边结构可引导雨水沿指定方向排放，避免雨水沿墙体接缝渗入舱内。

　　舱体侧面开设的多扇小尺寸采光窗，在满足舱内自然采光需求的同时，控制了开窗面积以减少围护结构的热交换，同时小尺寸窗型的抗冲击性能更优，可抵御野外大风天气裹挟的砂石撞击，所有窗体均采用密封胶条与墙体做防水处理，窗框与墙体接缝处打耐候密封胶做二次防护。舱体两端预留的门洞位置可根据实际使用需求加装防火门、密闭门，适配不同场景的防护等级要求，若作为设备舱使用，可在门洞旁预留线缆进出的穿线孔位，穿线孔配备可拆分的密封胶圈，兼顾线缆固定与缝隙密封需求。

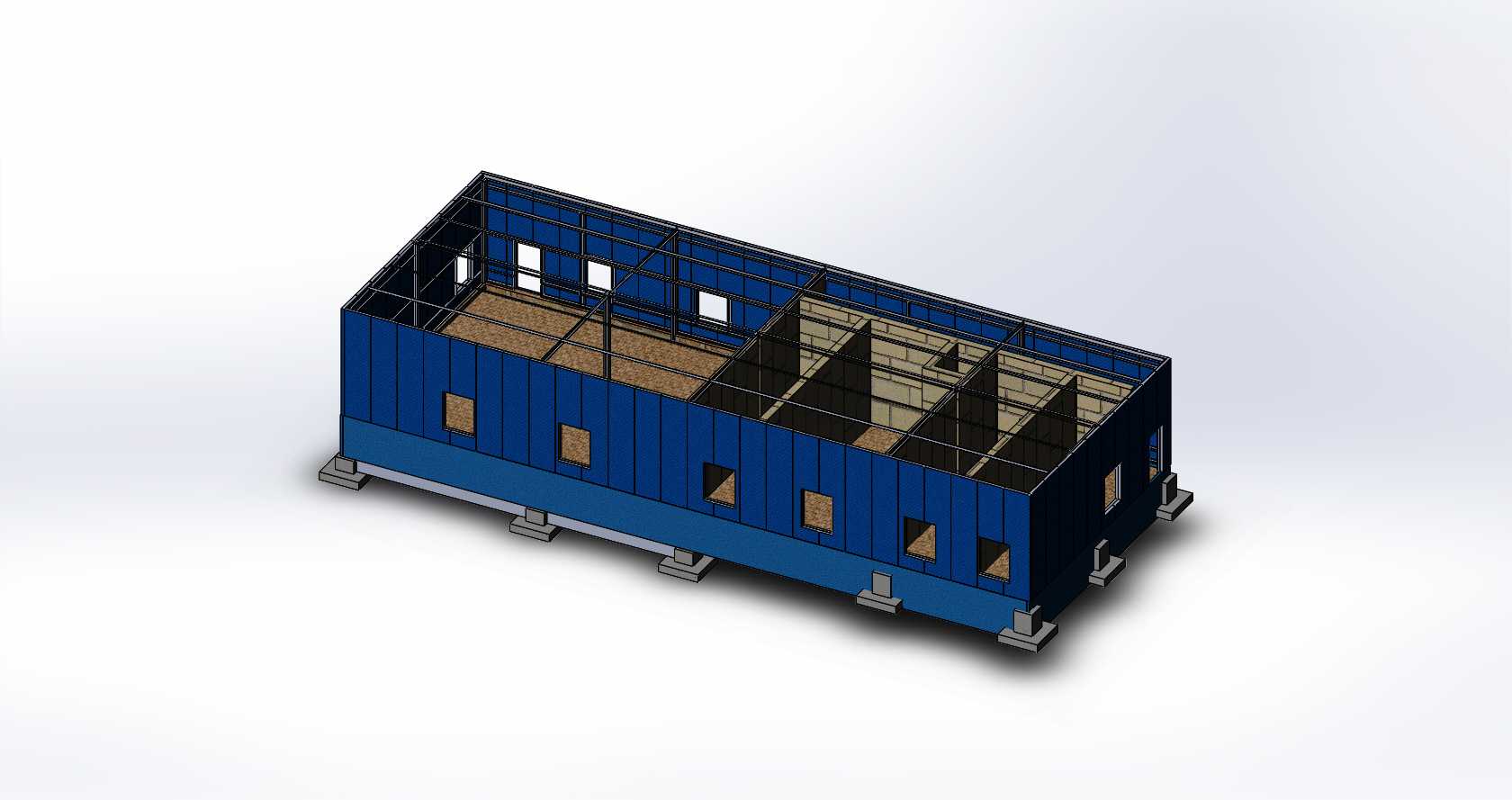

　　在建模过程中，首先确定底架的承载边界，根据舱体整体自重与内部设备的最大装载重量，校核底架主梁的型钢截面参数，保证底架在吊装、运输、长期放置三种工况下的挠度变形量控制在允许范围内。其次对围护板块做模块化拆分，每一块墙板、屋面板的尺寸都匹配标准运输车辆的货箱边界，避免运输过程中出现超宽、超高问题，板块之间的连接采用隐藏式螺栓固定，外表面无突出的连接构件，既提升了外观整体性，也减少了连接位置的锈蚀隐患。

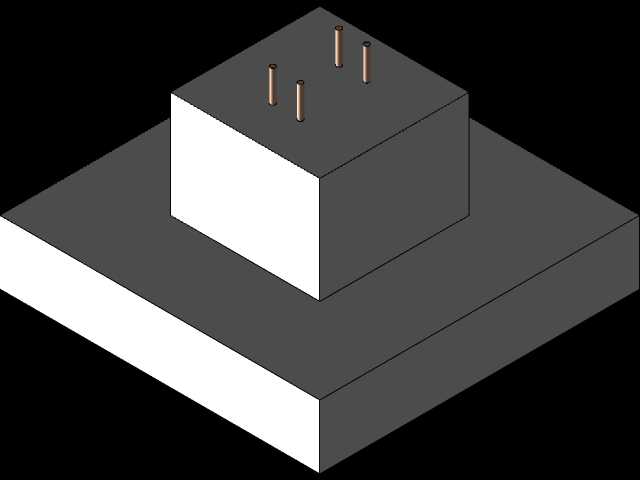

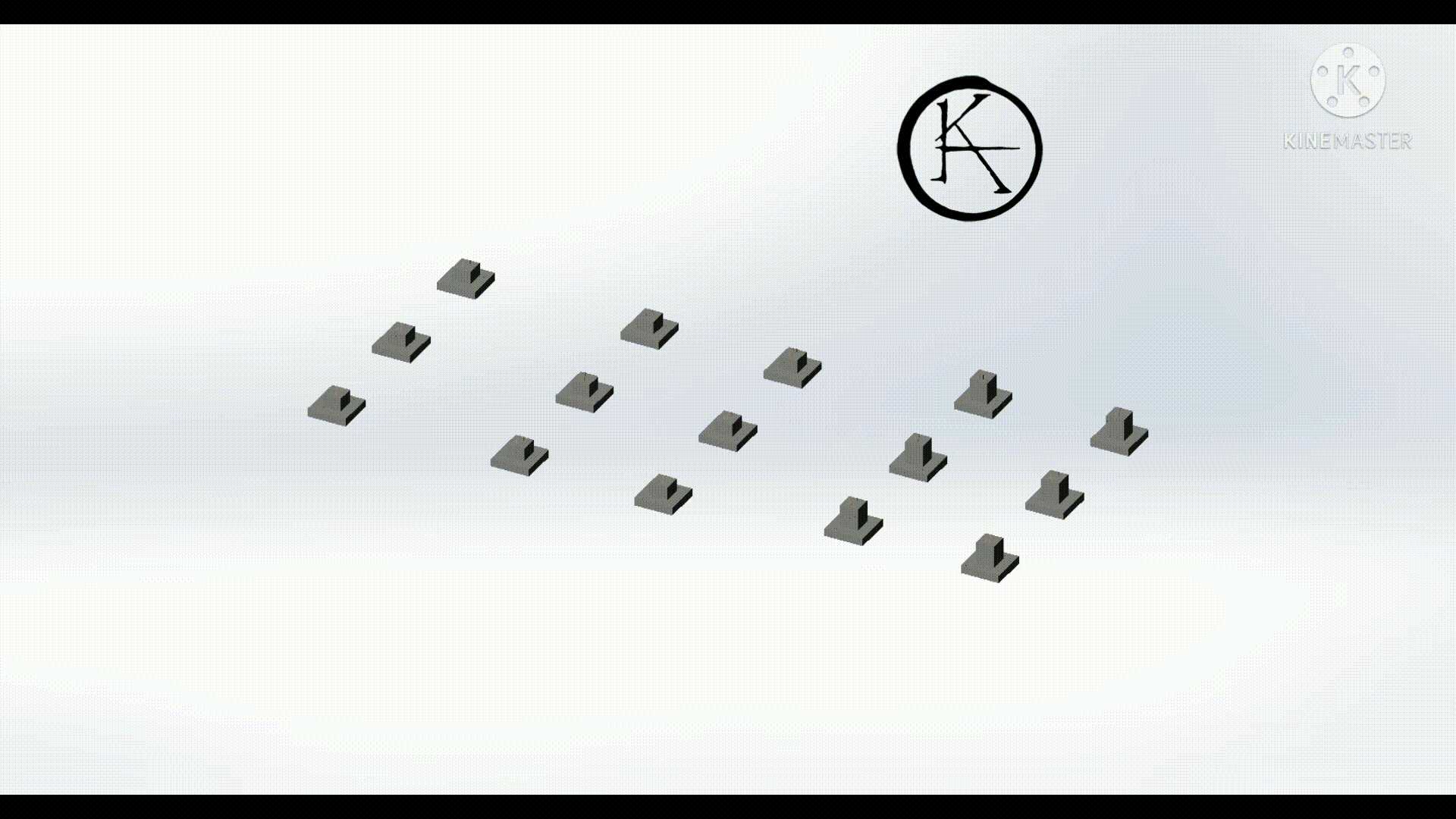

　　安装层面，现场仅需先按照图纸定位浇筑混凝土支墩，待支墩强度达标后，将预制好的底架吊装就位调整水平，之后依次拼装墙板、屋面板，最后完成窗体、门洞构件的安装与密封处理，整个安装过程无需大型吊装设备长期驻场，4名作业人员可在1个工作日内完成单台舱体的整体拼装。舱体底部预留的架空空间既可以避免地面潮气直接侵入舱底，也可方便后期布设进出线缆、通风管道，无需在舱体内部额外开挖线缆沟槽。

　　针对不同的使用场景，该结构可做灵活调整：作为野外作业人员临时休息室使用时，可在内部加装隔断拆分出休息区、卫浴区，配套水电接口即可投入使用；作为户外设备舱使用时，可在墙体预留设备安装的固定点位，内部加装设备安装导轨、通风散热系统，满足配电设备、通信设备、工控设备的安装运行需求；作为临时仓储空间使用时，可调整窗体位置与门洞宽度，方便小型设备、物料的进出转运。整体结构的冗余设计预留了足够的改造空间，后期可根据使用需求的变化调整内部布局，无需对主体承载结构做改动，大幅降低了场景切换的改造成本。
