铁路道口用预制集成电信控制舱结构

　　在铁路平交道口的运维场景中，地面信号、电源、控制设备的防护一直是现场部署的痛点，传统现场砌筑的设备房施工周期长、环境适配性差，后期迁改难度极高，这款预制集成的电信控制舱正是针对这类户外工业场景开发的一体化设备承载结构。整体外形尺寸控制在3000×2438×3100的边界内，完全适配标准集装箱运输的尺寸规范，可通过平板车直接整体转运至现场，无需拆解二次组装，到场后仅需完成基础找平、外部线缆接驳即可投入使用，大幅压缩现场施工的停轮窗口期。

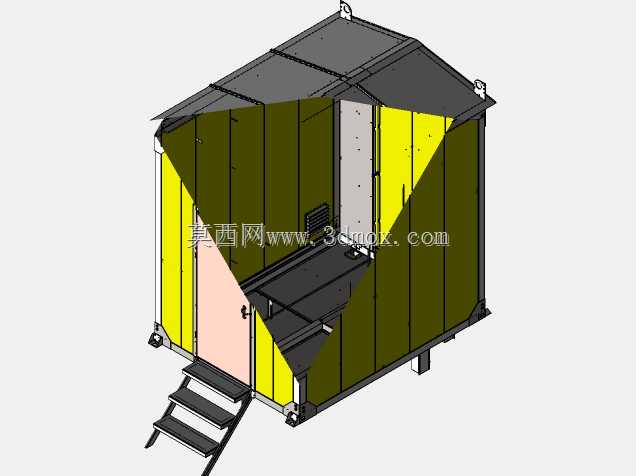

　　结构设计上采用预制金属框架作为主承力结构，框架外侧覆盖金属夹层板，夹层内填充100mm厚矿物棉绝缘层，可满足户外-40℃到45℃环境下的舱内温度稳定需求，减少外部温变对内部精密电信控制设备的干扰。舱体外壁采用粉末喷涂工艺，涂层颜色选用RAL7040末沙绿色，既符合铁路沿线设施的视觉规范，也具备优秀的耐候、抗腐蚀性能，可适应野外日晒雨淋、粉尘侵蚀的复杂工况，长期使用不易出现涂层脱落、壳体锈蚀的问题。

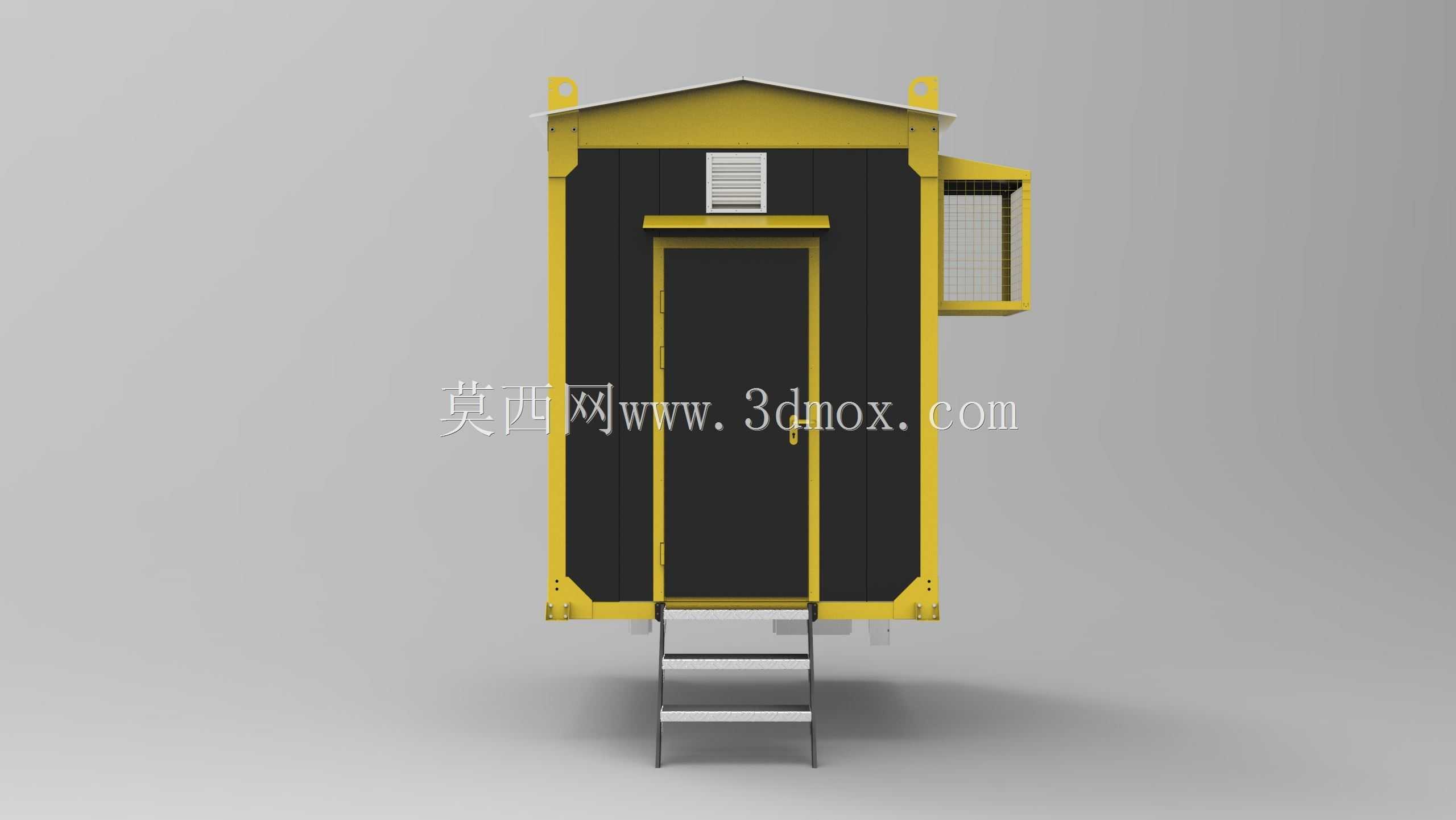

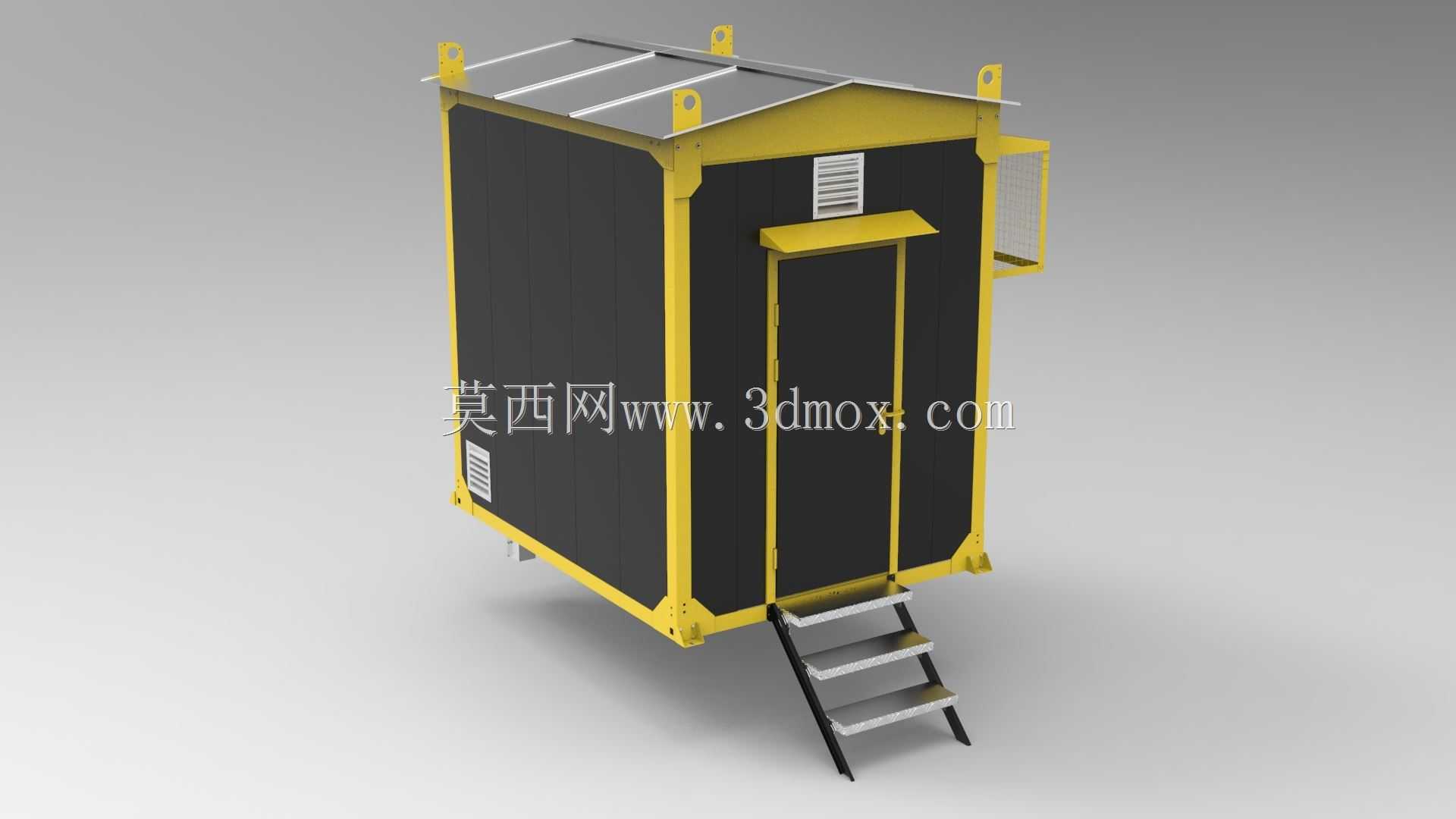

　　舱体的功能分区完全围绕平交道口控制设备的运维需求设计，正面设置单开密封检修门，门体配备防水胶条与防盗锁具，门口配套两级踏步梯，方便运维人员进出检修；门体上方设置通风百叶窗，搭配舱内配套的送排风系统，风机总容量达到425m³/h，可形成稳定的舱内空气循环，及时带走设备运行产生的热量，避免夏季高温时段舱内积热导致设备宕机。舱体侧方突出设置带金属防护网的观察窗，无需开门即可观察舱内部分设备的运行状态，日常巡检效率更高。舱顶采用坡顶结构，可快速排走雨水，避免顶部积水渗漏，顶部预留四个吊装吊耳，满足现场吊装就位、整体转场的吊装需求，吊耳位置经过受力校核，可承受整舱满载设备后的总重量，吊装过程中不会出现框架变形。

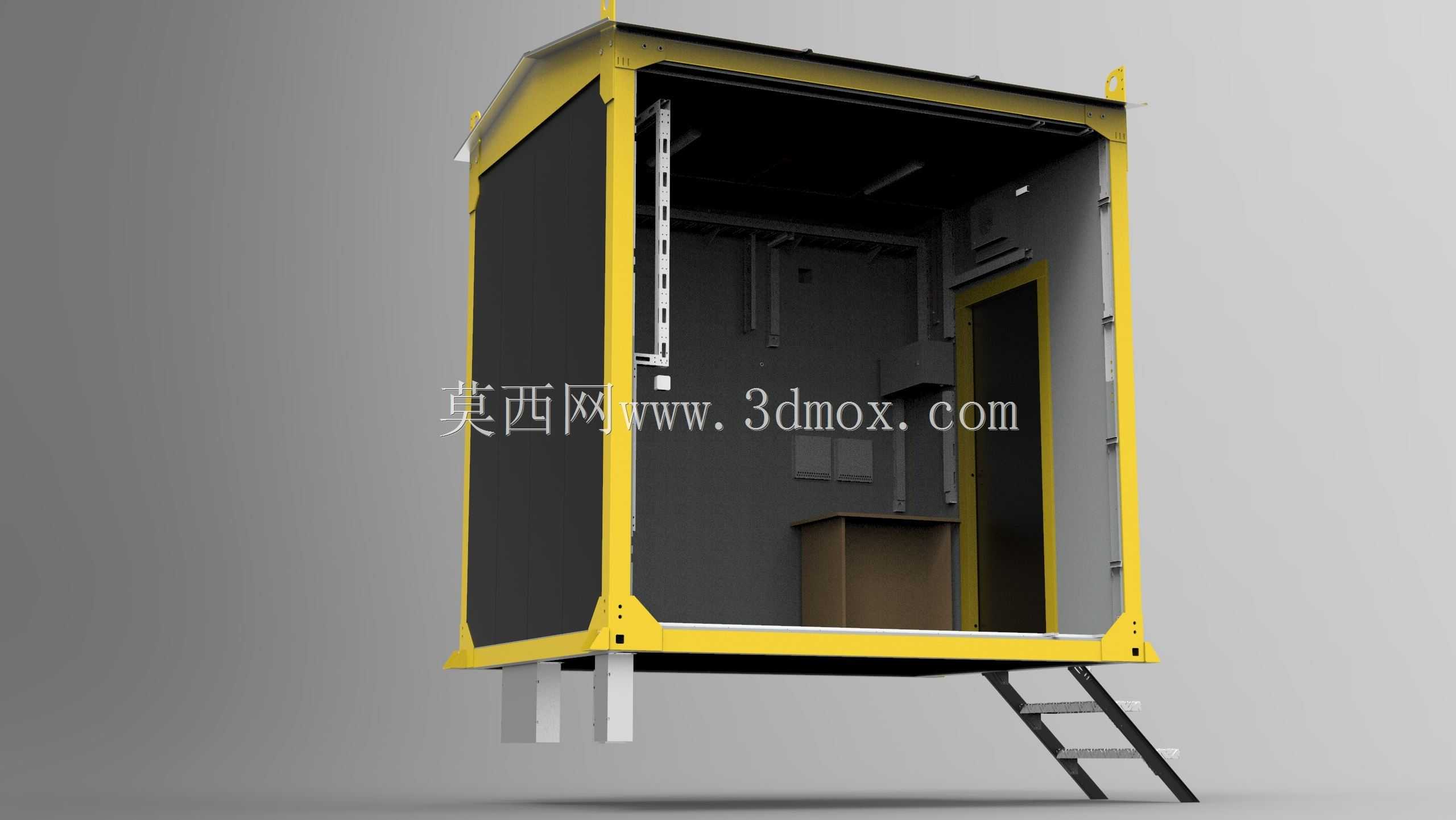

　　内部空间规划上，预留了标准的设备安装导轨与接地端子排，可直接容纳自动平交道口的电源模块、信号控制模块、通信传输模块，实现地面设备与远端调度中心的信号连通，舱内预留的加热模块安装位可适配总功率1000W的对流加热器，在北方冬季低温环境下，可维持舱内温度在设备正常工作区间，避免低温导致的电子元件性能下降、启动失败问题。舱体整体防护等级达到IP54，可有效阻挡外部粉尘侵入，同时抵御任意方向的溅水，适配铁路沿线暴雨、扬尘、暴雪等恶劣天气，无需额外搭建外部防护结构。

　　模块化的设计思路让这款舱体具备极强的场景适配性，除了铁路平交道口场景，也可快速调整内部布局，用于野外通信基站、临时工地监控站、户外工业设备控制站等场景，可拆卸的夹层板结构也方便后期根据需求调整开孔位置、增减功能窗口，无需对主框架进行破坏性改造。舱体底部预留标准的集装箱角件固定位，既可以直接放置在硬化地面上通过膨胀螺栓固定，也可以搭配架空支架安装在易积水的低洼区域，安装边界灵活，可适配不同现场的地基条件。
