1T级三相母线桥支撑排布结构

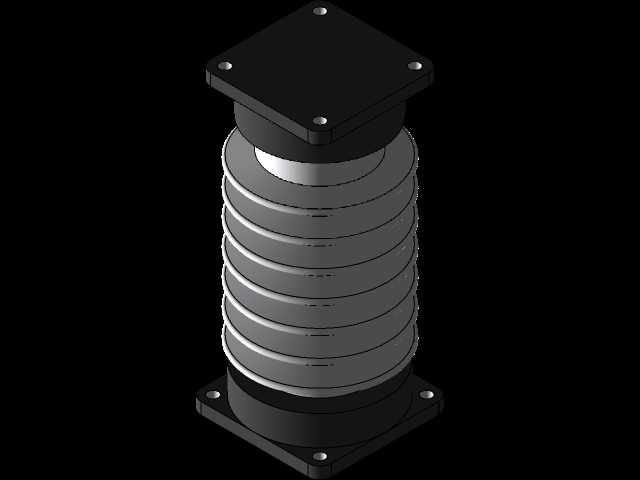

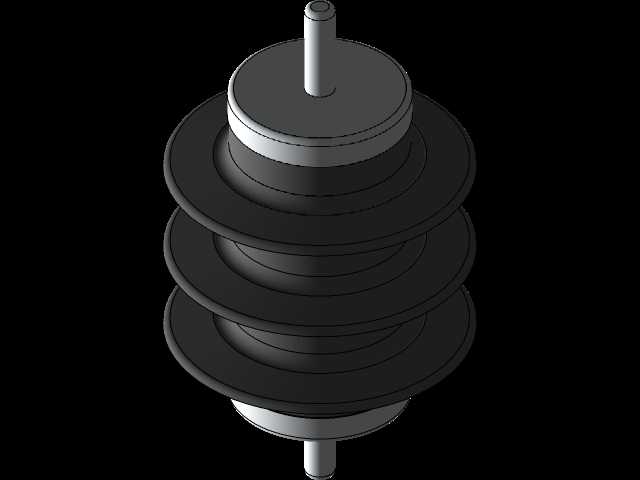

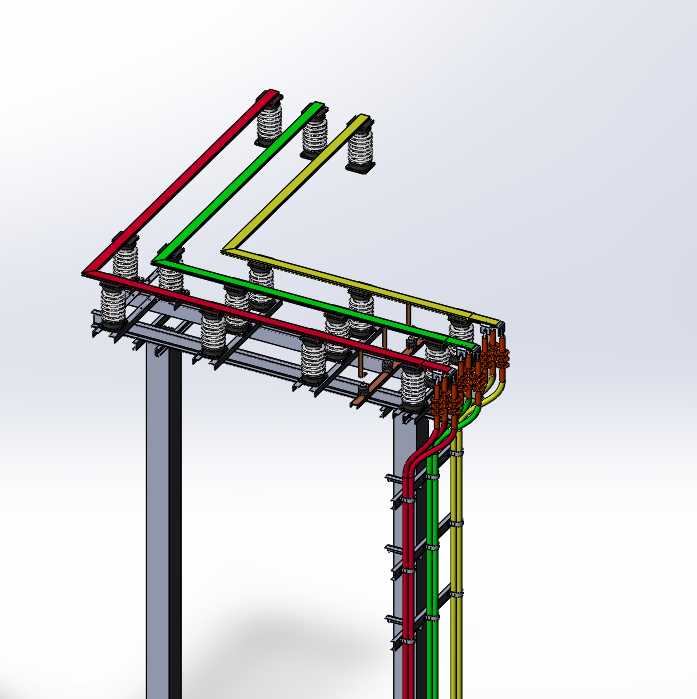

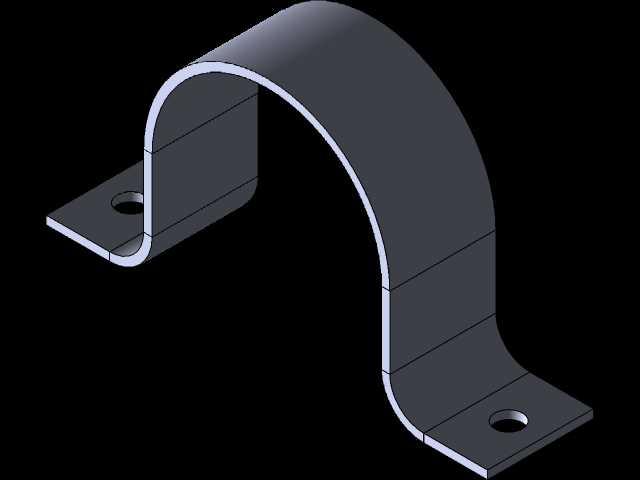

　　这套结构主要应用于厂矿变配电所、车间进线端的高低压柜间电能转接场景，解决多台并排配电柜之间无法直接通过柜内母排连通的跨接需求，尤其适配1T额定载流等级的配电回路，在柜间存在检修通道、层高差或者柜体排布错位的工况下，替代传统电缆转接方案，降低线路压降与接点发热风险。整套结构的核心功能是承载三相导电母排，通过分层排布实现不同相序母排之间的安全绝缘隔离，同时将母排的自重、短路电动力产生的载荷稳定传递到安装基础上。设计过程中首先明确载流对应的母排截面规格，对应1T载流量选用的矩形母排，按照黄绿红三相相序做分层排布，相间距严格遵循配电装置的安全净距要求，避免相间击穿放电。母排的固定采用支柱绝缘子作为绝缘支撑件，绝缘子的排布间距经过核算，

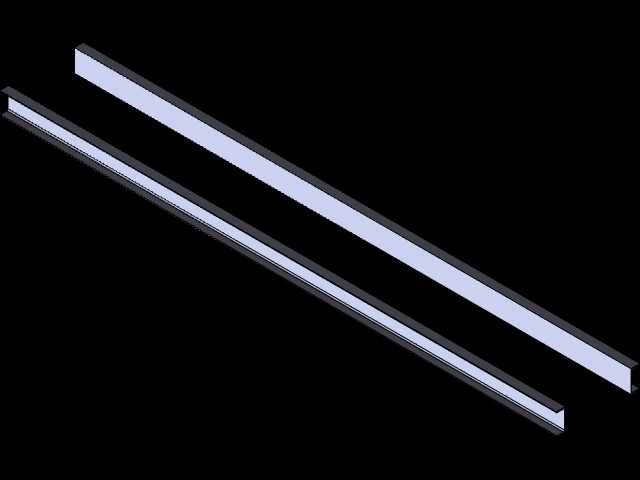

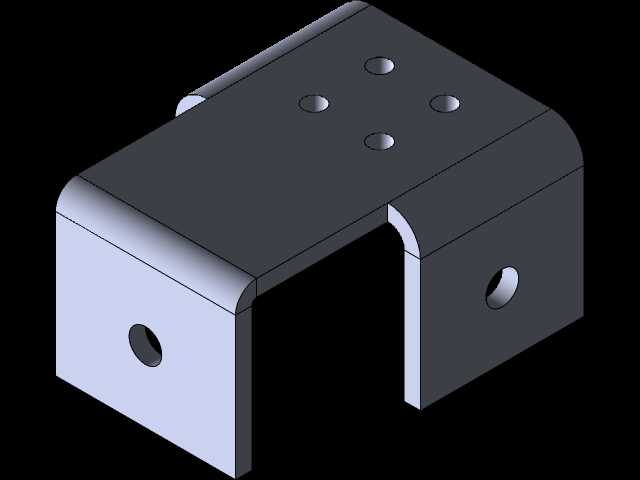

　　既要保证母排自重下的挠度不超过允许值，也要确保短路冲击电流产生的电动力作用下，母排不会发生形变位移、绝缘子不会出现剪切破坏。支撑立柱采用型钢焊接成型，立柱底部设置安装底板，可通过膨胀螺栓固定在电缆沟边的混凝土基础或者柜顶的钢结构支架上，立柱与母排层架之间采用螺栓连接，方便现场调整安装高度适配不同的柜间高差。母排的转角处采用圆弧过渡折弯，避免直角折弯造成的电场集中，同时减少母排连接点的接触电阻，母排末端预留与柜内母排对接的连接孔位，孔位间距与标准配电柜的母排接口尺寸匹配，现场安装时无需二次打孔即可完成对接。整套结构的安装边界需要提前确认：母排层架的最低处距离地面的安全距离满足户内配电装置的带电部分对地距离要求，

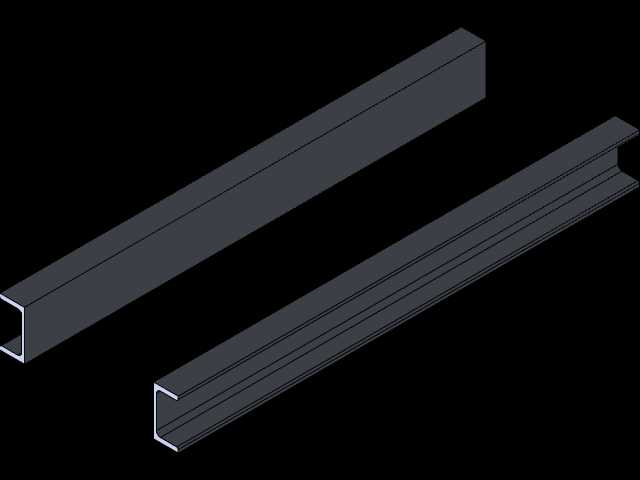

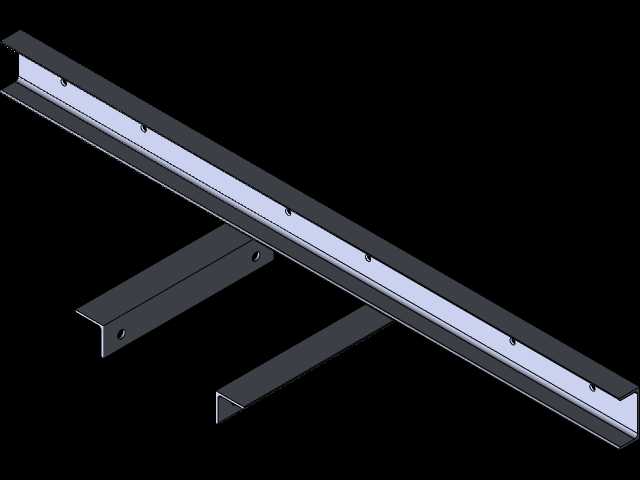

　　母排最外侧距离墙体或者其他接地构件的距离满足相间及相对地的安全净距，立柱的安装位置不能遮挡配电柜的操作通道、检修空间，同时要避开电缆沟内的主电缆敷设路径。结构设计时充分考虑了现场安装的容错空间，绝缘子与层架之间的连接孔设置了长圆孔，可小幅调整母排的横向、纵向位置，抵消柜体安装、土建施工带来的尺寸误差，母排之间的连接采用镀锡螺栓，配备防松垫圈与碟形弹簧，保证长期运行下接点压力稳定，避免因温度循环造成的螺栓松动。从结构受力角度看，层架的横梁采用型钢制作，截面惯性矩经过核算，在母排满载、短路电动力叠加的工况下，横梁的最大挠度控制在跨度的1/500以内，不会因为形变造成绝缘子受力不均或者母排对接错位。整套结构没有多余的装饰性构件，

　　所有外露的金属构件除导电母排外都做可靠接地处理，接地端子设置在立柱底部的醒目位置，方便现场施工时接入接地网，母排表面按照相序做分色标识，运维人员可直观识别相序，减少检修误操作风险。在实际应用中，这类母线桥结构相比电缆跨接方案，载流能力更强、散热条件更好，接点数量更少，长期运行的维护成本更低，尤其适合大电流回路的柜间连接，设计时也预留了后续扩容的空间，层架上预留了备用绝缘子安装位，后续如果需要提升载流量增加母排并联数量时，无需更换整套支撑结构，只需加装对应母排与绝缘子即可完成扩容。
