立式防护等级IP31电气柜体结构设计

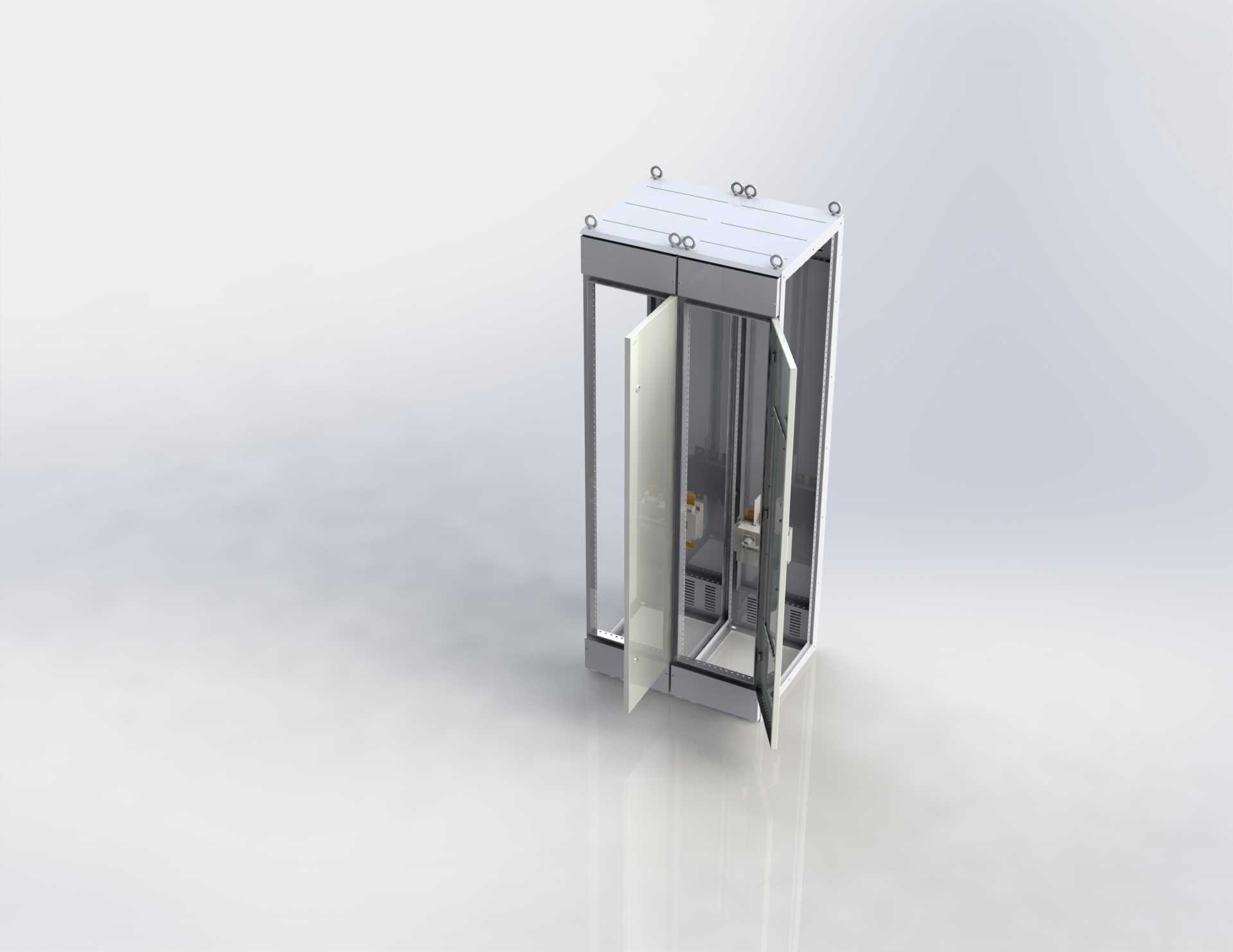

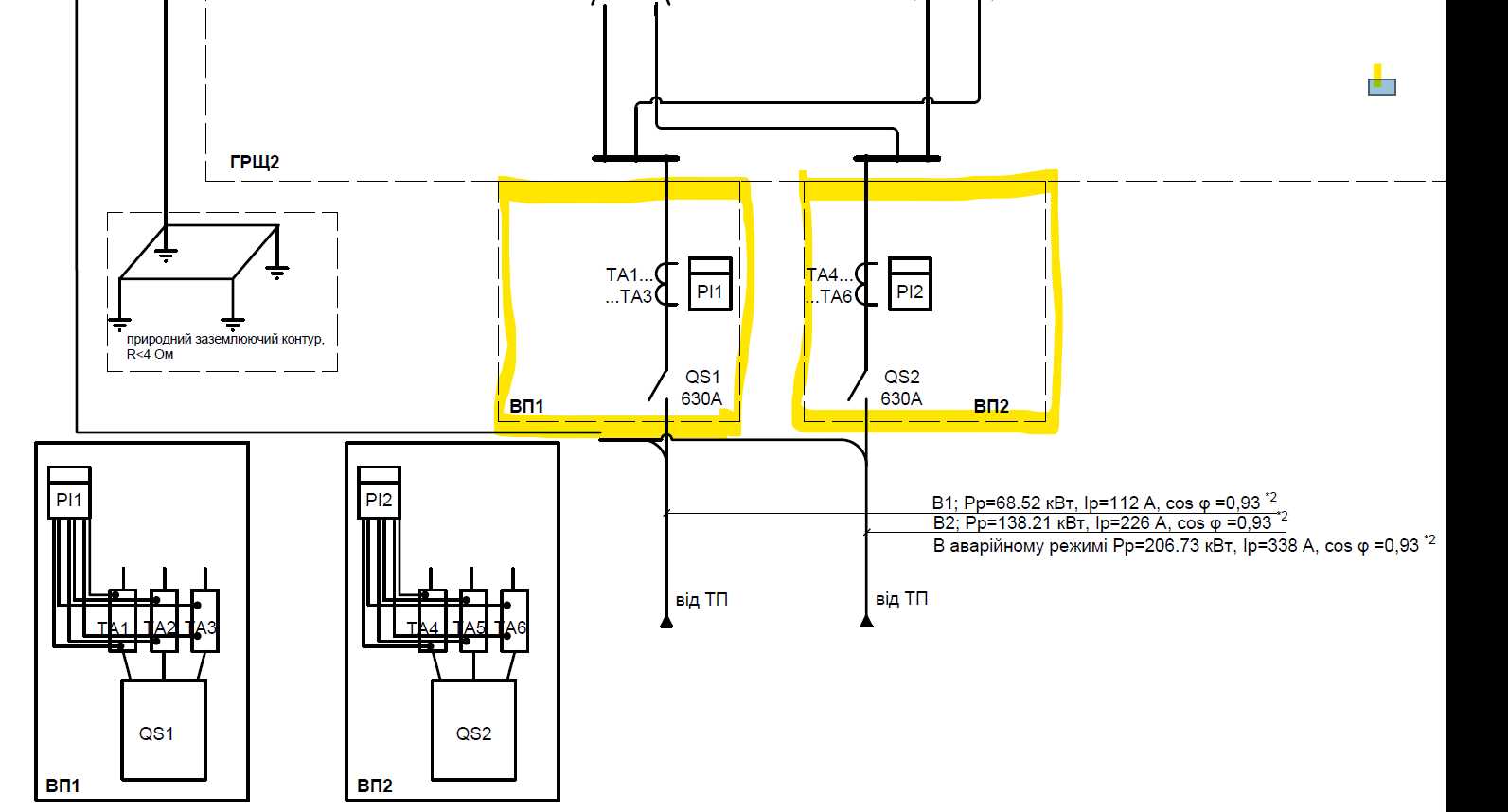

　　这款立式柜体的三维结构设计，核心围绕工业现场低压配电、小型控制单元集成的落地使用需求展开，在前期方案构思阶段，首先锚定的是车间侧墙、设备旁侧安装的常见场景——这类场景下柜体不需要过高的防水密闭等级，但要能阻挡直径2.5mm以上的固体异物侵入，避免车间内金属切屑、浮尘颗粒落入柜内引发电气间隙短路，因此选定IP31的防护等级作为设计基准，顶部做微倾的遮边结构，既可以阻挡上方坠落的细小杂物，也能避免凝露滴水直接顺着柜顶缝隙渗入内部。从尺寸边界来看，柜体整体高度2000mm、宽度400mm、深度600mm，属于窄型立式落地柜的范畴，这个尺寸选型是经过多场景适配考量的：400mm的宽度刚好适配车间立柱旁、生产线边的狭窄安装空位，

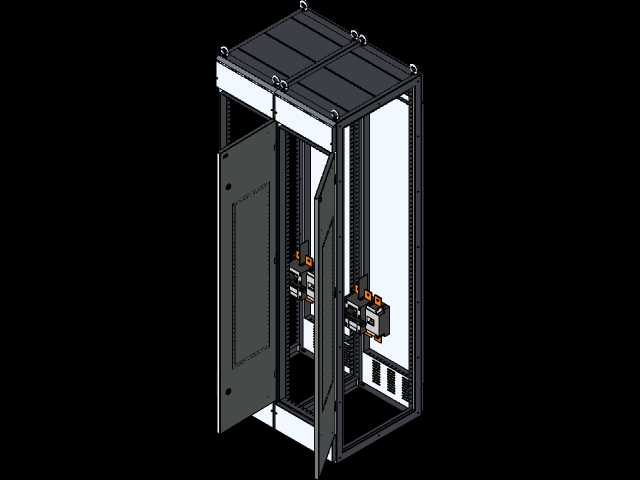

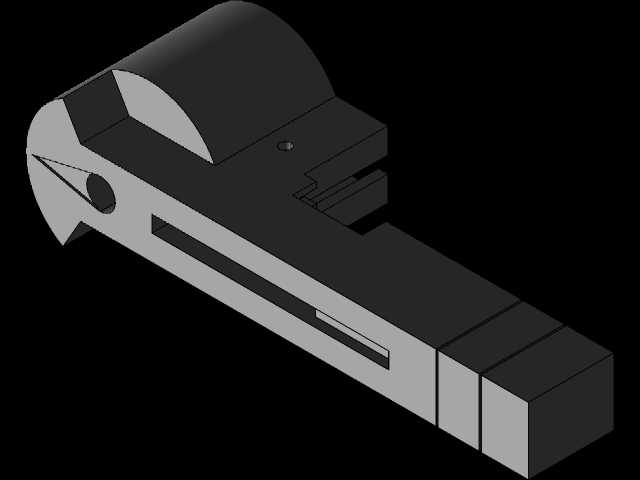

　　不会占用过多人行通道空间；600mm的深度可以容纳常规的断路器安装导轨、端子排、小型PLC模块以及走线槽，柜内预留的走线空间可以满足强弱电分槽敷设的规范要求，不会出现线缆挤压、弯折半径不足的问题；2000mm的高度匹配成年人站立操作的视线高度，柜门上的操作元件、指示仪表安装在1200mm-1600mm的区间内，操作人员不需要踮脚或者弯腰就可以完成日常分合闸、状态查看的操作。结构设计上采用双门对开的形式，相比单门结构，窄幅的门体在狭窄空间内开启时不会过多占用前方操作空间，门体与柜体框架的贴合处加装连续的密封泡棉，配合IP31的防护要求，既可以阻挡上方滴落的水滴，也能减少浮尘进入。柜体框架采用折弯钣金拼焊结构，侧面板、顶板、

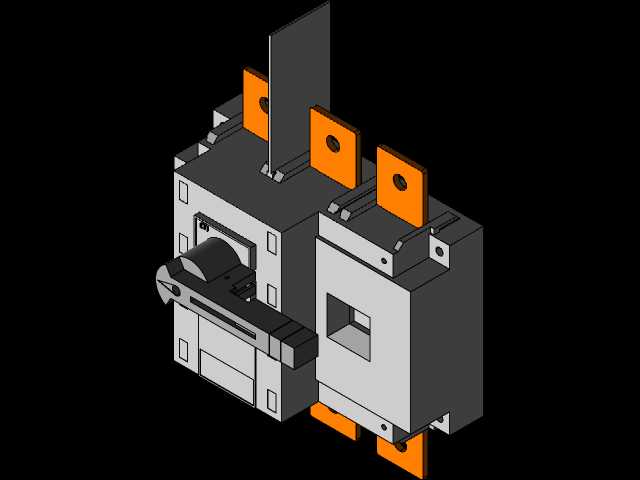

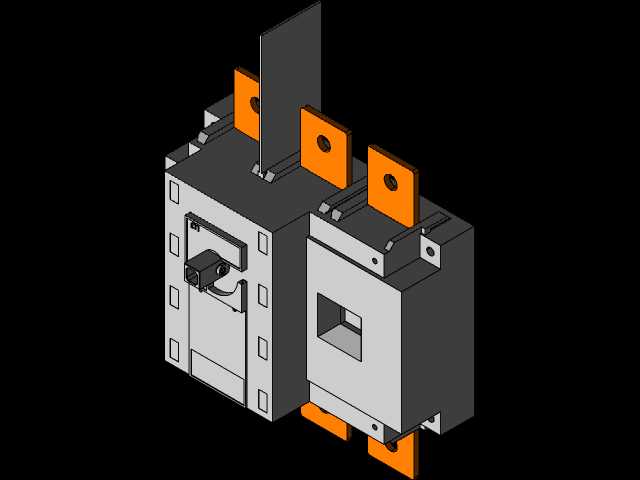

　　底板都采用可拆卸式的螺丝固定结构，方便后期柜内元件安装时从多个方向进行操作，不需要操作人员探身到狭窄柜内作业，降低装配难度。底板预留多规格的线缆进线孔，搭配可敲落的孔盖，现场布线时可以根据线缆的数量、直径选择对应的开孔位置，不需要现场额外切割开孔，减少现场施工的工作量。柜内的安装横梁采用可调节高度的设计，横梁上预留通用的模数化安装孔位，可以适配不同尺寸的电气元件安装，不管是小型的微断开关，还是体积稍大的接触器、继电器组，都可以通过调整横梁的高度来匹配安装空间，避免出现元件干涉、柜门无法闭合的问题。在安装边界的考量上，柜体底部预留100mm高的安装底座空间，既可以通过膨胀螺栓直接固定在水泥地面上，也可以搭配配套的槽钢底座进行垫高安装，

　　避免车间地面清扫时的积水浸泡柜体底部，同时底座空间也可以容纳底部进线的线缆弯曲余量，防止线缆硬折损伤绝缘层。门体与框架之间采用暗藏式铰链连接，铰链的承重能力经过核算，可以承受单扇门体安装仪表、按钮后的总重量，长期开关不会出现门体下垂、密封不严的问题，门体侧边加装三点式门锁，关闭后可以保证门体与框架的贴合度均匀，不会出现局部缝隙过大的情况。考虑到工业现场的使用维护需求，柜体内部预留了接地端子的安装位置，框架、门体、安装板之间都预留了接地连接点，保证柜体所有金属部件都能可靠接地，避免漏电引发的安全隐患。整体结构没有多余的冗余设计，所有的折弯、开孔、拼接结构都围绕现场安装、元件装配、日常操作、后期维护的实际需求展开，窄型的尺寸设计尤其适合空间紧张的生产车间、设备配套电控场景，既满足防护等级要求，又兼顾了操作便利性与装配效率。
