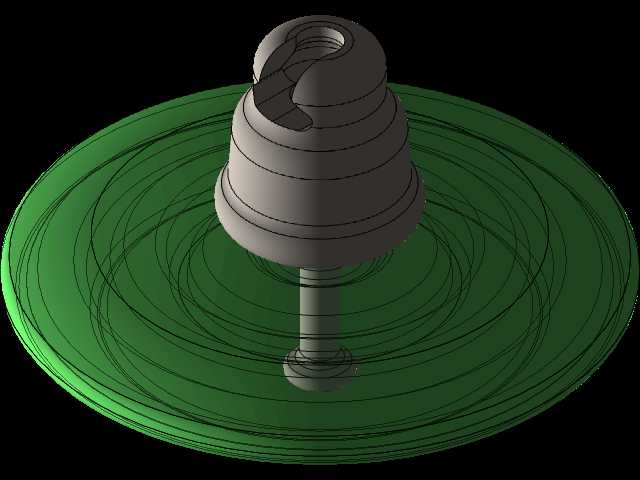

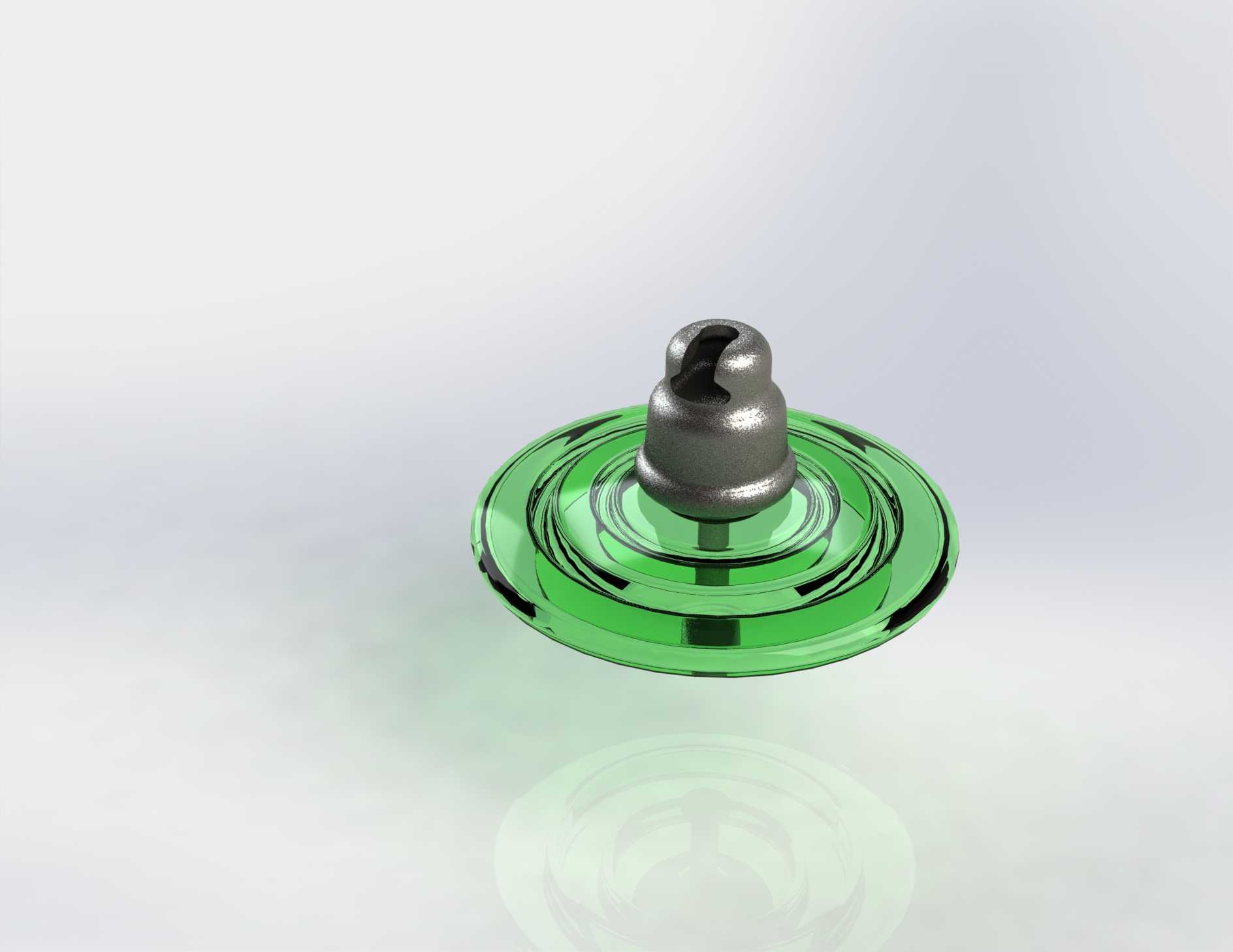

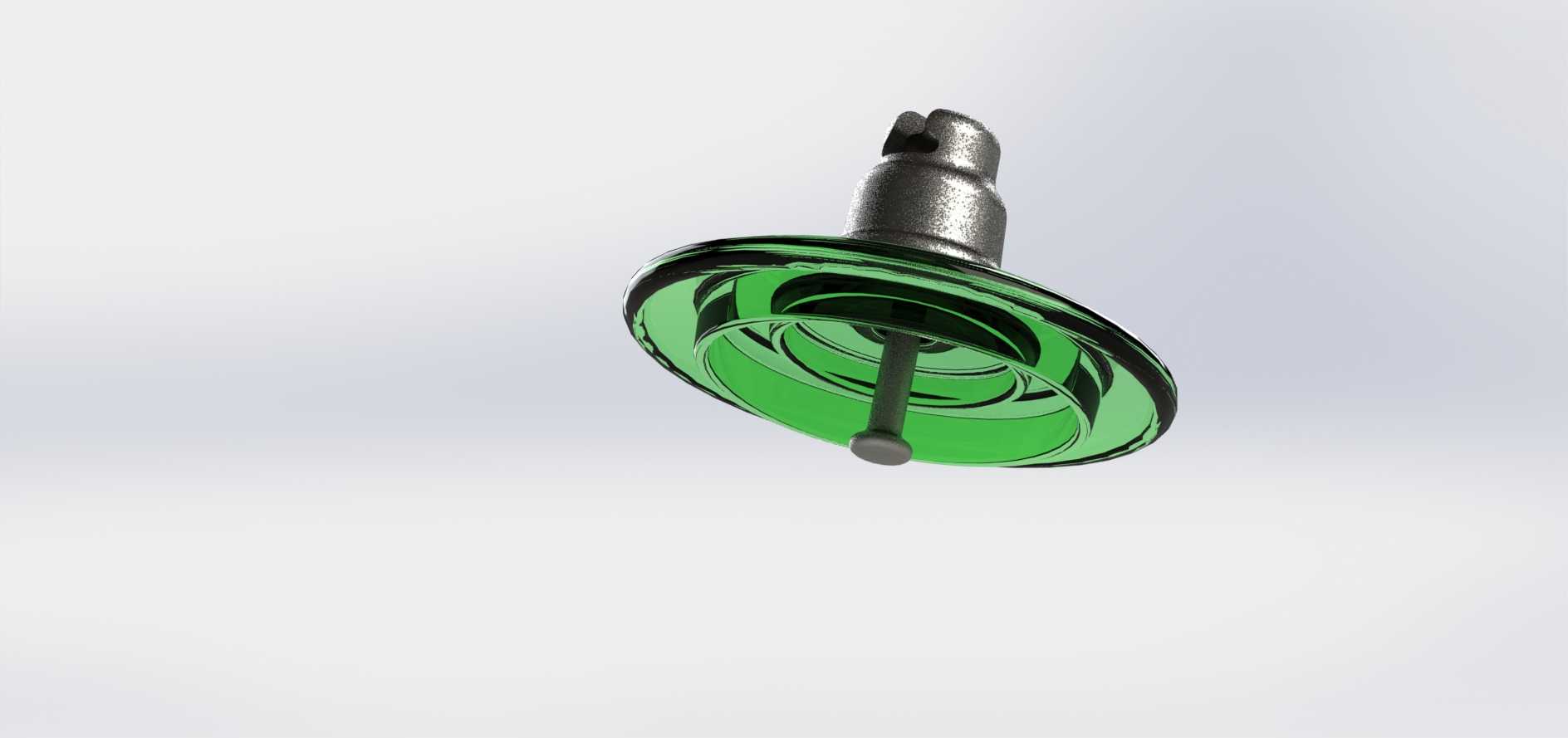

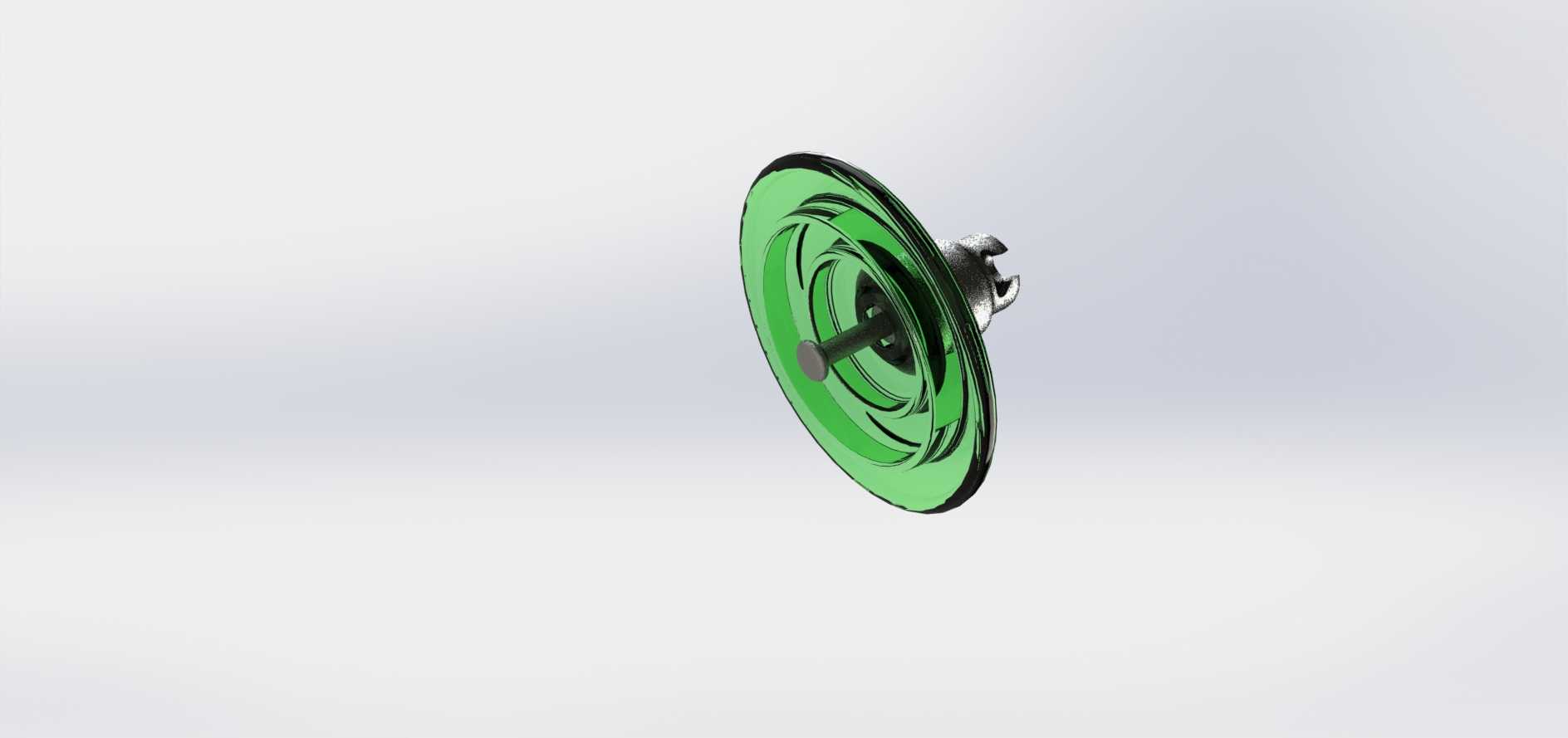

ПС-70盘式玻璃绝缘支撑构件

　　该构件为高压输电线路中常用的盘形悬式绝缘部件，主要承担架空导线与接地杆塔之间的电气绝缘与机械固定双重作用，在10kV-35kV电压等级的架空输配电线路、变电站户外母线架设场景中广泛应用，可在户外长期暴露的日晒雨淋、温变循环、污秽沉积环境下维持稳定的绝缘性能与结构强度。从结构设计来看，构件上部采用镀锌钢制金属帽结构，帽体内腔与玻璃绝缘件头部通过水泥胶合剂完成胶合固定，金属帽顶部的槽型结构适配标准悬式金具的球头挂环连接，可直接与杆塔侧的悬垂金具串完成装配，无需额外加工适配结构；下部的钢脚采用热镀锌防腐处理，脚端的球头结构可直接与导线侧的碗头挂板配合，实现与相邻绝缘子或导线金具的串联连接，金属与玻璃的结合面处设计有缓冲垫层，

　　可抵消运行过程中导线舞动、风振带来的交变应力，避免玻璃绝缘件受局部应力集中出现开裂。中间的绝缘主体采用钢化玻璃材质，盘径设计兼顾了爬电距离与自清洁性能，伞裙下表面的棱状结构可在降雨时形成连续的水流冲刷路径，带走表面积累的浮尘与污秽，降低污闪事故的发生概率，玻璃材质本身的零值自破特性可让运维人员在地面巡检时直接通过外观判断绝缘件是否失效，无需登杆逐片检测，大幅降低线路运维的工作量与安全风险。设计过程中重点考量了安装边界的适配性，金属帽与钢脚的连接尺寸完全符合悬式绝缘子的通用互换标准，可直接替换同吨位等级的瓷质绝缘子，无需调整原有金具串的长度与连接结构；整体结构的机械破坏荷载满足常规架空线路的垂直荷载与水平风偏荷载要求，

　　玻璃件的壁厚经过应力校核，可承受短时工频过电压与雷电冲击电压的作用，不会发生击穿或闪络。在实际线路架设作业中，该类绝缘构件可根据线路电压等级、污秽等级调整串联片数，单构件的结构高度控制在标准金具串的适配范围内，不会出现与相邻金具的干涉问题；钢化玻璃的抗冲击性能优于普通瓷质材料，在施工搬运过程中不易因磕碰出现暗伤，长期运行过程中材料本身不会出现老化、绝缘性能下降的问题，全生命周期内的维护成本远低于同等级的瓷质绝缘件。构件的伞裙倾角经过优化设计，可在覆冰区域减少冰凌桥接伞裙的概率，提升低温高湿环境下的运行可靠性，金属部件的镀锌层厚度满足户外防腐要求，可在工业污秽、沿海盐雾等腐蚀环境下长期使用不出现锈蚀卡涩问题，方便后期线路检修时的金具拆装操作。
