贴片式蜂鸣器音频发声元件三维结构

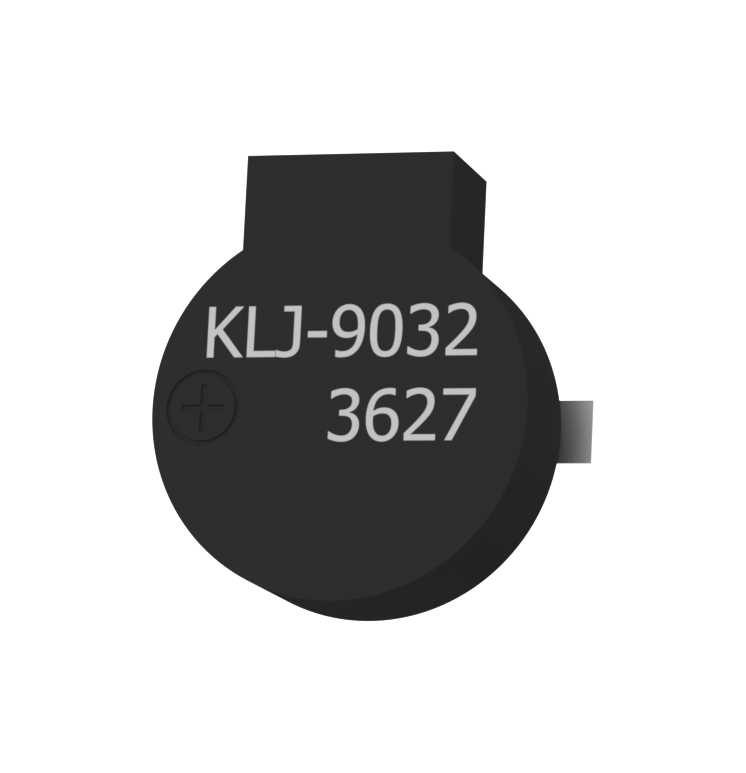

　　做消费类电子、工控终端的结构设计时，板载发声器件的选型和安装避让是常碰到的细节，很多新手工程师容易忽略这类小元件的实际安装边界，导致后期打样出现干涉、发声效果打折扣的问题。这个贴片式蜂鸣器的三维结构，还原了量产常用的薄型贴片发声元件的真实外形，主体采用扁圆形的发声腔体设计，顶部预留了丝印标识区域，侧边伸出两个贴片焊接引脚，整体做了切边定位处理，方便SMT贴装时的视觉识别，不会出现贴装偏移的问题。

　　从实际应用场景来看，这类发声元件广泛用在智能家居控制面板、手持检测仪器、工控操作终端、小型消费电子的提示音输出环节，不需要额外的音腔结构配合，直接焊接在PCB板上就能实现基础的蜂鸣提示、按键反馈、故障报警功能，相比引线式蜂鸣器，贴片式的结构更适合全自动化SMT产线加工，不需要人工插件工序，能大幅提升整板的加工效率，降低人工装配的不良率。

　　设计这个结构的时候，首先要考虑的是发声腔体的容积合理性，扁圆形的腔体内部预留了压电陶瓷片的安装空间，腔体高度控制在薄型化的范围内，既保证足够的腔体容积让发声分贝达到设计要求，又不会占用过多的板上垂直空间，适合用在对整机厚度有严格要求的便携类设备里。顶部的平面区域除了丝印型号标识，还做了微凹的出声孔区域设计，不需要额外在外壳上开正对的大尺寸出声孔，只要预留微小的出声缝隙就能保证声音传出，避免外壳开孔过大影响整机的防护等级。

　　外形尺寸和安装边界是结构设计里最需要关注的部分，这个元件的主体圆形直径、整体厚度都按照量产通用规格做了还原，两个贴片引脚的伸出长度、引脚宽度、引脚间距完全匹配通用的SMT焊盘设计规范，在做PCB布局的时候，焊盘周边要预留至少0.5mm的避让空间，不能放置过高的周边元件，避免贴装时出现干涉；元件主体正上方的外壳内侧，要预留至少0.3mm的安全间隙，防止组装时外壳压到蜂鸣器腔体，导致发声失真甚至元件损坏。另外要注意，元件侧边的定位切边是防呆设计，做PCB封装的时候要对应做丝印标识，防止贴装时方向装反，虽然这类无源蜂鸣器反接也能发声，但部分带极性标识的型号反接会影响发声性能，三维结构里还原的切边特征，能直接导入PCB设计软件做封装匹配，减少封装绘制的误差。

　　从功能特性上来说，这类压电式蜂鸣器依靠压电陶瓷片的振动发声，工作电流小，驱动电路简单，不需要复杂的音频功放电路，只要给对应的方波信号就能发出清晰的提示音，适合做简单的状态提示使用。结构设计上没有多余的卡扣、螺丝结构，整体是一体化封装的形式，外壳采用耐高温的工程塑料材质，能承受SMT回流焊的高温环境，不会出现过炉后外壳变形、腔体开裂的问题。在做整机结构堆叠的时候，不要把蜂鸣器放置在靠近无线天线的区域，避免压电片振动时产生的电磁干扰影响无线信号的接收，也不要在蜂鸣器出声面粘贴泡棉、标签这类遮挡物，否则会大幅降低发声的分贝值，导致提示音听不清的问题。

　　很多工程师在选型这类元件的时候，只看规格书上的平面尺寸，忽略了三维方向的凸起和引脚的实际成型角度，导致做出来的焊盘和元件不匹配，或者外壳间隙预留不足，这个三维结构完整还原了元件的所有外形特征，包括引脚的弯折角度、腔体的拔模斜度、顶部丝印区域的凹陷细节，导入装配后能直接做干涉检查，提前发现布局里的问题，减少打样迭代的次数。尤其是做薄型设备设计的时候，垂直方向的每0.1mm空间都要精确计算，这个模型的厚度尺寸完全按照实物测绘还原，能给结构堆叠提供准确的参考，不会出现设计预留空间和实际元件尺寸不符的问题。
