户外24回路明装配电箱体结构设计

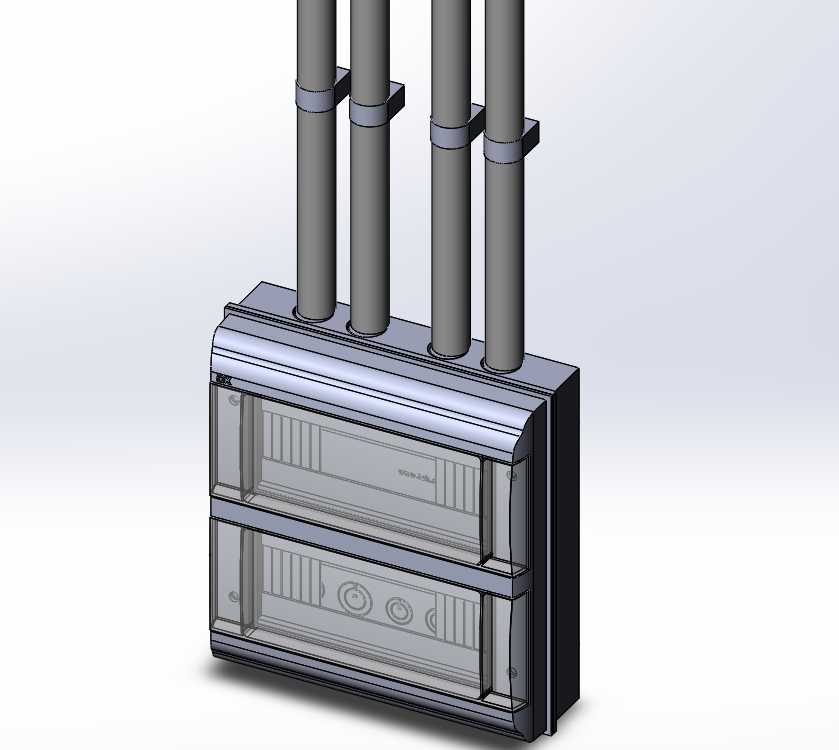

　　在民用建筑户外配电、临街商铺外接供电、老旧小区户外线路改造这类场景里，明装的多回路配电箱体一直是选型里的高频品类，这款24回路户外安装的配电壳体，就是针对这类明装场景做的结构适配。不同于嵌墙安装的箱体需要预留墙体开槽尺寸，这款箱体的安装边界完全贴合外墙明装的需求，背部预留的四个挂装孔位直接对应常规膨胀螺栓的安装间距，不需要额外做安装支架转接，顶部的进线护线套结构直接对应上进线的布线逻辑，现场施工时穿线后可以直接通过护线套的密封结构压紧线缆外皮，避免户外雨水顺着线缆缝隙渗入箱体内部。

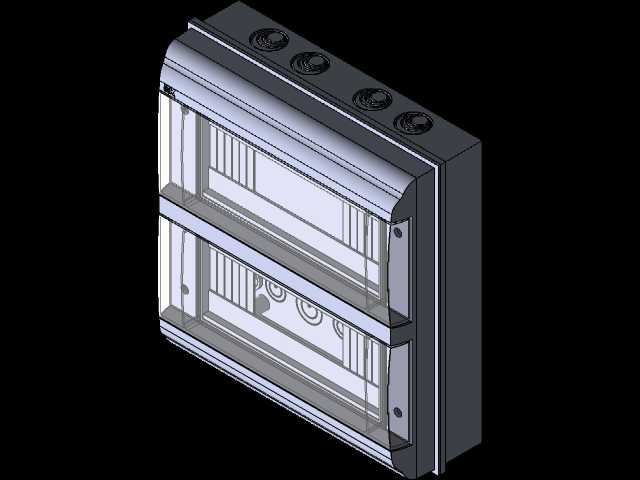

　　从功能分区来看，箱体做了上下两层的回路排布，每层对应12个标准模数化断路器的安装位，总容量刚好覆盖24个单极微型断路器的安装需求，内部的导轨安装槽直接采用标准35mmDIN导轨的卡位尺寸，不需要额外做转接件，现场装配时可以直接卡装标准断路器、漏电保护模块这类常规配电元件，两层之间预留的走线槽空间刚好容纳跨层的零线、地线排布线，不会出现线缆挤压断路器操作手柄的问题。箱体正面的透明翻盖做了双层密封结构，翻盖和箱体主体的贴合面预留了密封胶条的安装槽，关闭翻盖后可以达到户外使用的防尘防水要求，同时翻盖的透明材质选用耐候性PC材料，长期暴露在户外紫外线环境下不会出现发黄脆裂的问题，日常巡检时不需要打开翻盖就能直接观察每个回路断路器的分合状态，减少户外开箱操作的频次。

　　设计阶段首先考虑的是户外安装的抗形变能力，箱体主体的壁厚做了针对性加强，背部的安装面做了内凹的加强筋结构，即使是安装在不太平整的外墙面上，拧紧安装螺栓时也不会出现箱体变形导致翻盖无法闭合的问题。顶部的四个进线孔位做了高低错落的排布，对应不同回路的进线线缆可以分开穿入，避免多根线缆集中在同一个进线孔导致密封不严，每个进线孔都配套了对应的锁紧螺母，现场可以根据穿入线缆的直径裁剪护线套的内圈，适配不同线径的进线需求。箱体的侧面没有预留多余的开孔，避免现场施工时随意敲落开孔破坏箱体的密封性能，所有的出线回路都通过箱体下部的预留出线位排布，和上进线形成清晰的上下走线分区，减少箱内线缆交叉的情况。

　　从安装尺寸来看，箱体的整体宽度刚好适配24回路断路器的排布宽度，左右两侧预留的接线空间满足10平方毫米线缆的弯曲半径要求，不会出现线缆接完端子后因为弯曲半径不够导致绝缘层被挤压破损的问题。箱体的深度控制在明装场景可接受的范围内，不会因为箱体突出墙面过多影响通行或者外立面美观，同时内部深度又能容纳带漏电保护的大体积断路器，不会出现元件装完后盖不上翻盖的情况。两层翻盖之间做了独立的锁扣结构，日常维护时可以单独打开上层或者下层的翻盖，不需要把整个正面盖板全部掀开，减少户外操作时雨水、灰尘进入箱体的概率，锁扣的位置做了内凹处理，避免外力磕碰导致锁扣损坏。

　　实际选型使用时，这款箱体可以覆盖小型商业门店的总配电、多层自建房的户外总进线配电、户外公共照明的回路配电这类场景，不需要额外做防雨罩，本身的密封结构就可以满足露天安装的防护要求。内部的零地排安装位预留了足够的接线端子数量，对应24个回路的零线、地线接线需求，不需要现场额外加装零地排，减少现场装配的工作量。箱体的边角做了圆弧过渡处理，没有尖锐的冲压边角，现场安装接线时不会划伤施工人员的手部，所有的金属边缘都做了钝化处理，即使是后期维护操作也不会出现割线的问题。
