6kV母线桥安装结构三维设计

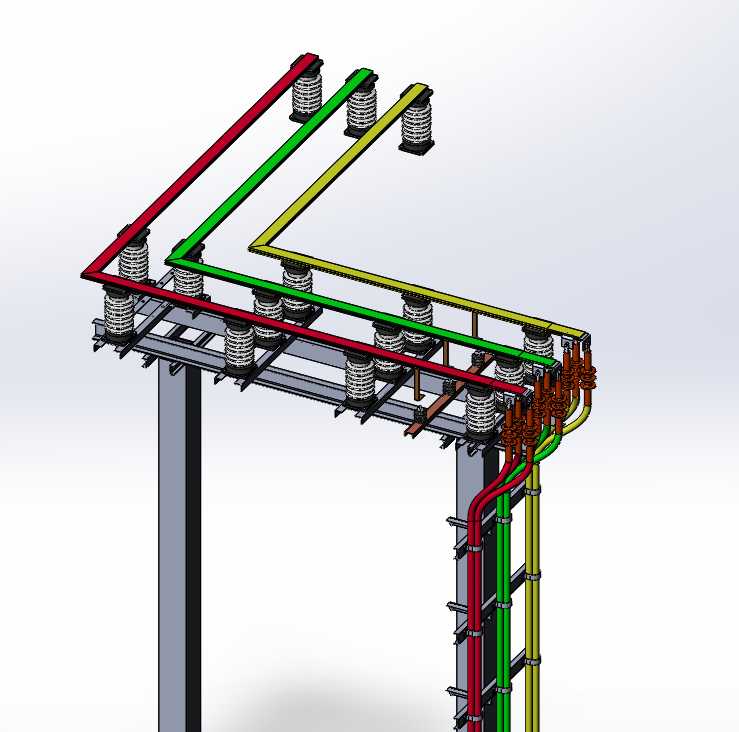

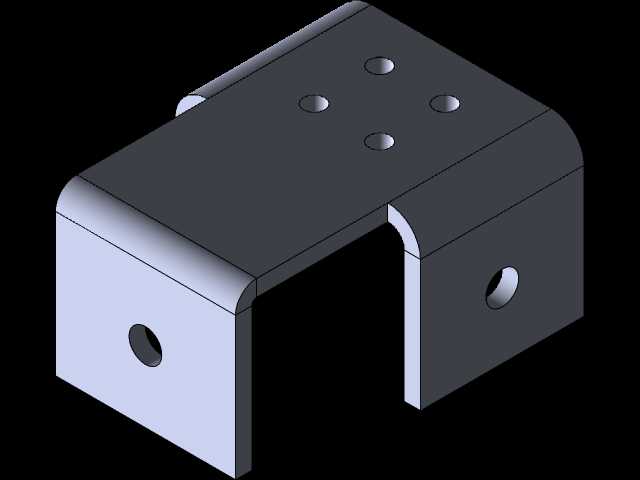

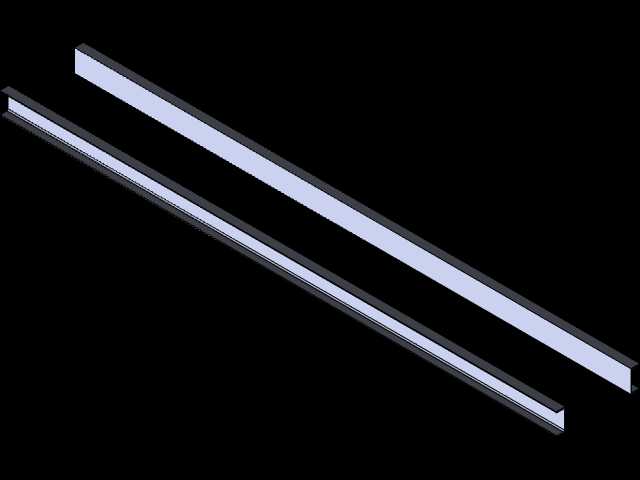

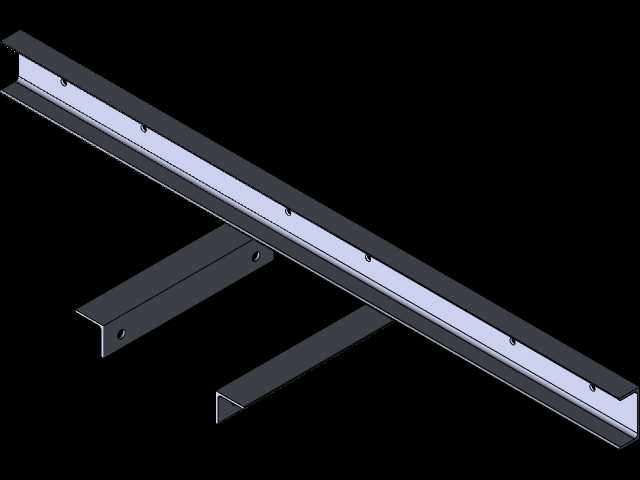

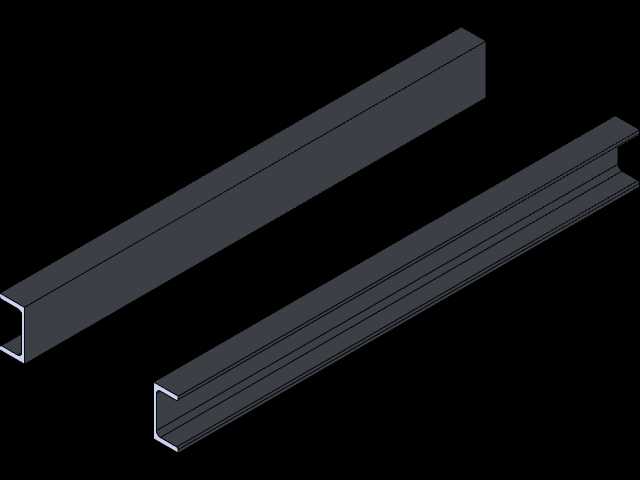

　　这套6kV母线桥结构主要应用于工业厂区高压配电系统中，承担同电压等级配电柜之间、高压进线柜与变压器高压侧之间的大电流电能传输任务，常见于冶金、化工、大型制造车间的变配电站室内敷设场景，替代传统电缆连接方案，降低大电流回路的线路损耗与后期运维成本。从结构组成来看，整套装置包含支撑立柱、横向安装框架、支柱绝缘子、三相母排、出线连接段几个核心部分，支撑立柱采用型钢焊接成型，底部通过膨胀螺栓与配电房地面基础固定，安装时需保证立柱垂直度偏差不超过千分之一，避免上部框架受力不均导致绝缘子承压偏移。横向框架由多根槽钢与角钢拼接而成，所有拼接位置均采用螺栓连接而非满焊，方便现场根据实际配电柜间距调整安装跨度，框架表面做热镀锌防腐处理，

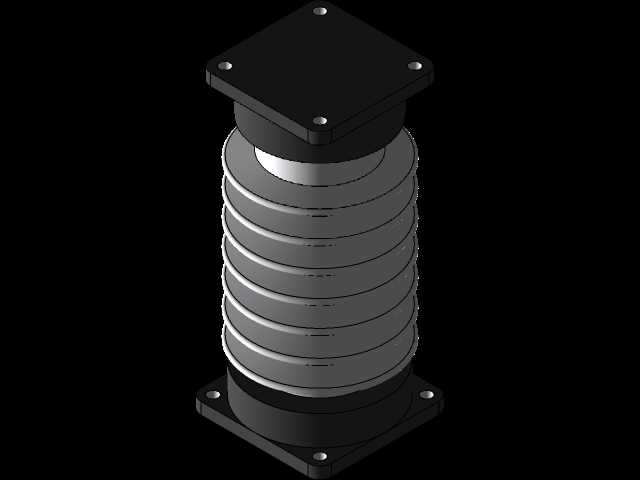

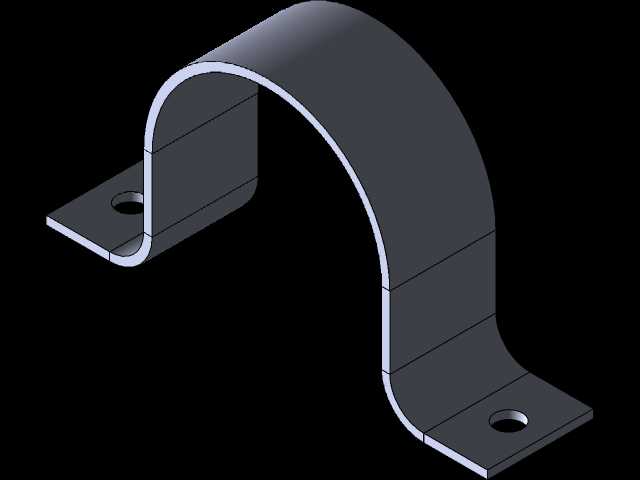

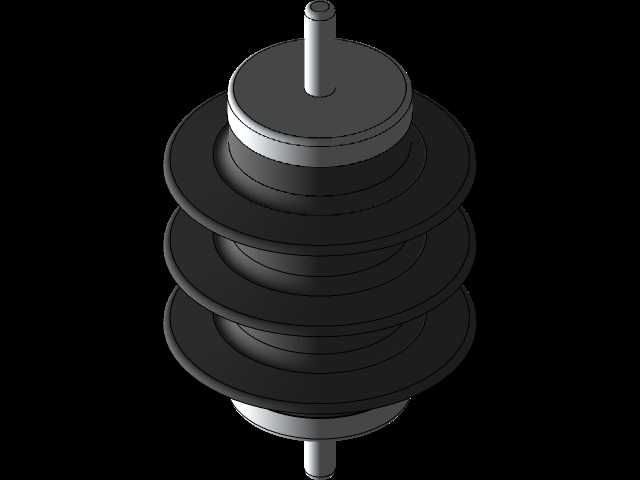

　　适配配电房内常年温湿度稳定但易积尘的环境，减少锈蚀带来的结构强度衰减问题。支柱绝缘子选用6kV等级的户外型瓷质绝缘子，每相母排按照载流量与母排跨度设置对应数量的支撑点，单段母排支撑间距控制在1.2米以内，避免母排因自身重量、电动力作用出现形变，绝缘子与框架、母排的连接位置均配置平垫与防松弹垫，抵消短路工况下的电动力振动，防止连接螺栓松动。三相母排分别采用红、绿、黄三色做相序标识，母排材质为T2紫铜排，搭接面做镀锡处理降低接触电阻，母排弯折处均采用冷弯工艺，弯折半径不小于母排厚度的2倍，避免弯折位置出现应力集中导致载流能力下降。下部出线段采用弯曲成型的母排直接与下部柜体接线端子对接，相比传统矩形母线直连方案，

　　弯曲段能够抵消安装过程中的尺寸累计误差，同时在短路电动力冲击时提供一定的形变缓冲量，降低绝缘子承受的剪切应力。设计过程中首先需要明确两端连接设备的接线端高度、相间距参数，确定母线桥的整体安装高度与横向跨度，母排相间距严格遵循6kV高压配电的安全净距要求，不同相母排之间、母排与接地框架之间的空气净距不小于100mm，防止出现相间放电、对地放电隐患。安装边界方面，整套母线桥的底部距离地面高度不低于2.5米，避免运维巡检过程中人员误触带电部位，上部距离配电房顶板预留不小于300mm的散热与运维空间，方便后期开展母排螺栓紧固、绝缘子清污等作业。母排的载流量选型匹配前端开关的额定电流，按照经济电流密度选取母排截面，

　　同时校验短路工况下的热稳定与动稳定性能，确保在系统出现短路故障时，母排能够承受短时的短路电流冲击而不出现熔断、形变崩开的问题。框架的接地端子采用不小于40*4mm的镀锌扁钢与配电房主接地网可靠连接，接地电阻不大于4欧姆，保证故障情况下框架对地电位为零，保障运维人员安全。在三维建模过程中，所有螺栓连接位置均按照实际装配关系做了配合约束，绝缘子的安装孔位、母排的搭接孔位完全对齐，能够直接导出工程图纸用于生产下料，模型中也还原了母排的相色标识、绝缘子的瓷裙结构细节，方便施工人员对照模型开展现场装配作业，减少现场切割、弯折母排的工作量，提升配电设备安装的施工效率。
