工业同步控制柜体结构三维设计

项目分类:配电柜 发布时间:2022-01-04 ID:494699
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计
  • 工业同步控制柜体结构三维设计

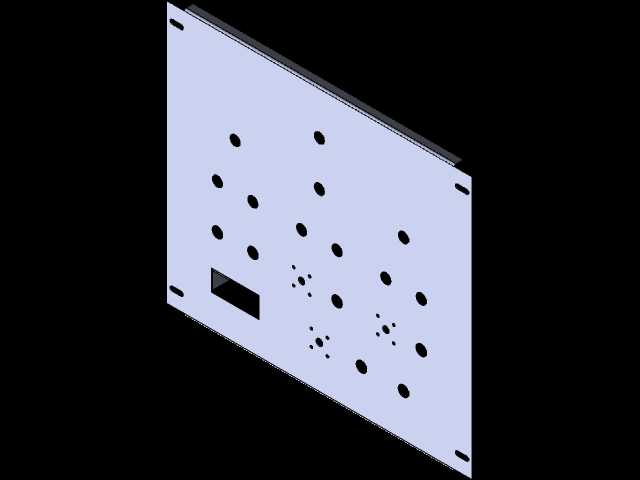

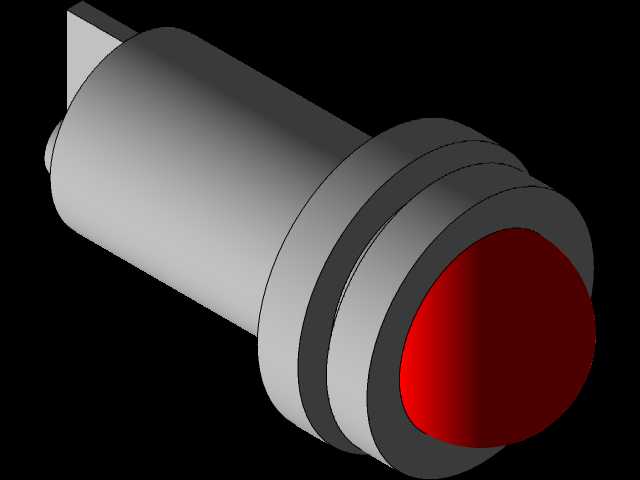

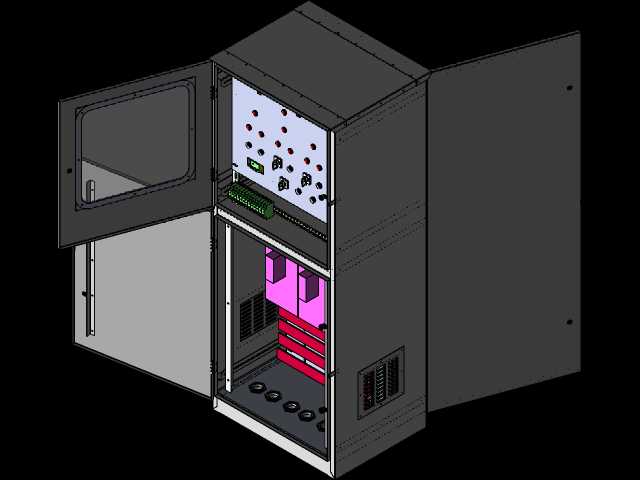

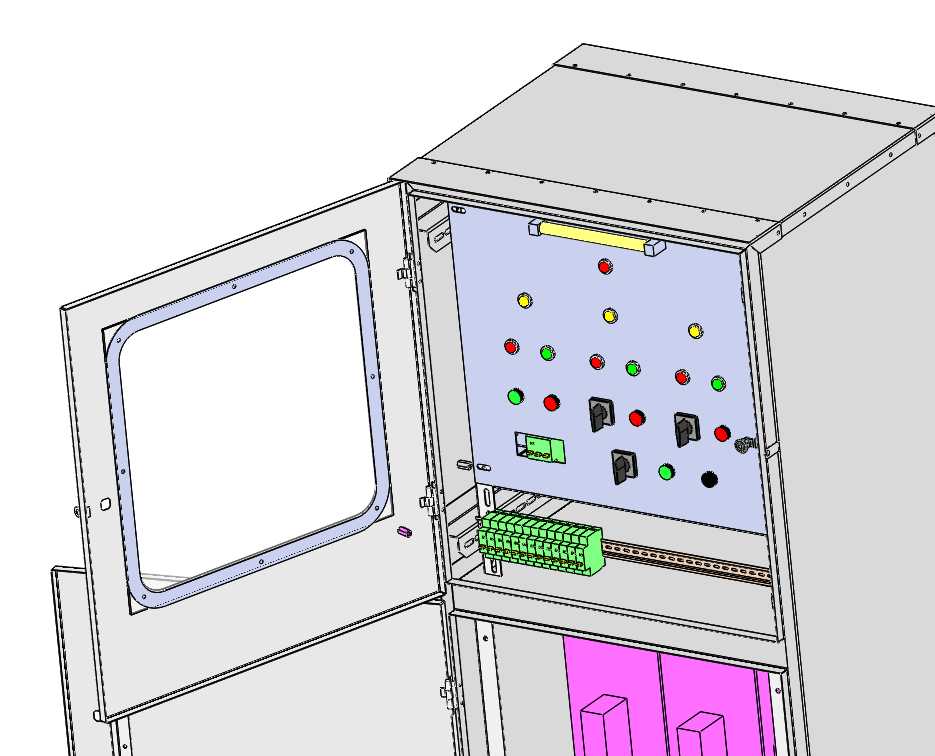

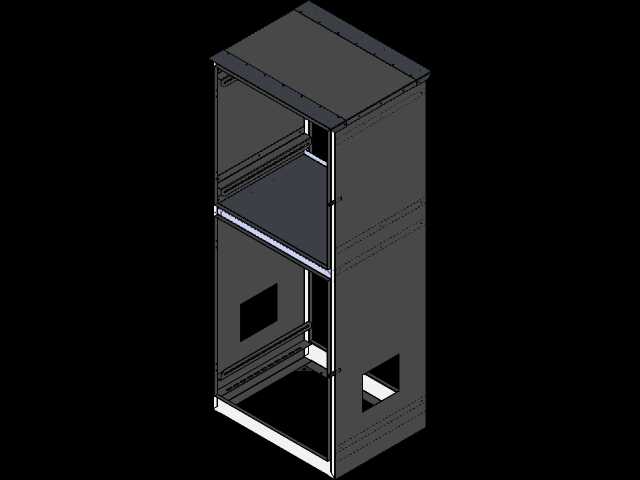

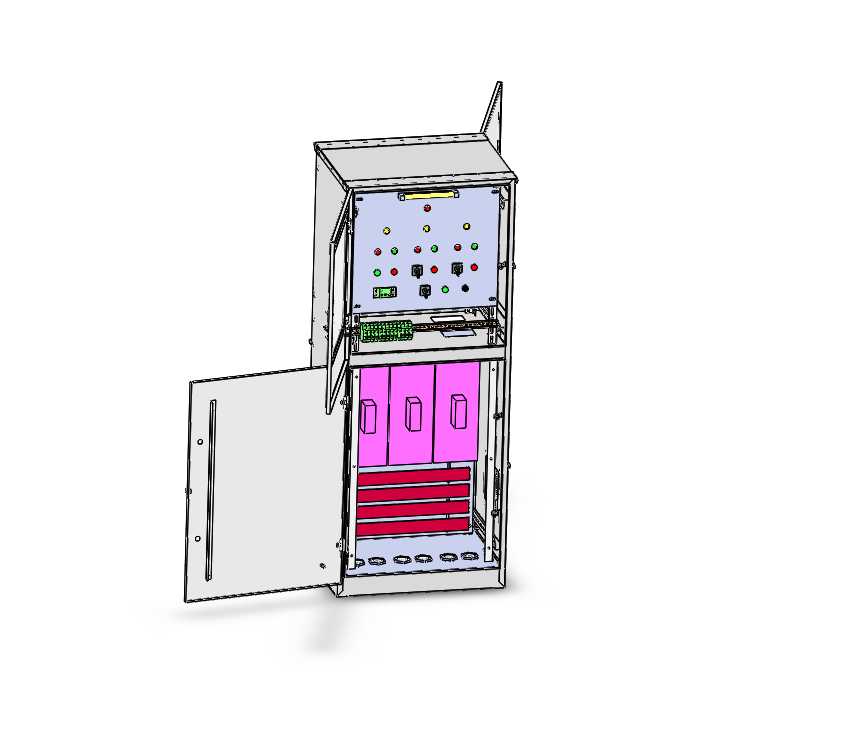

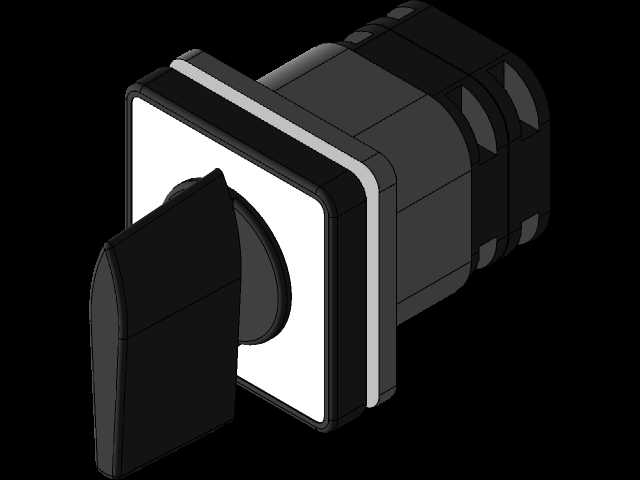

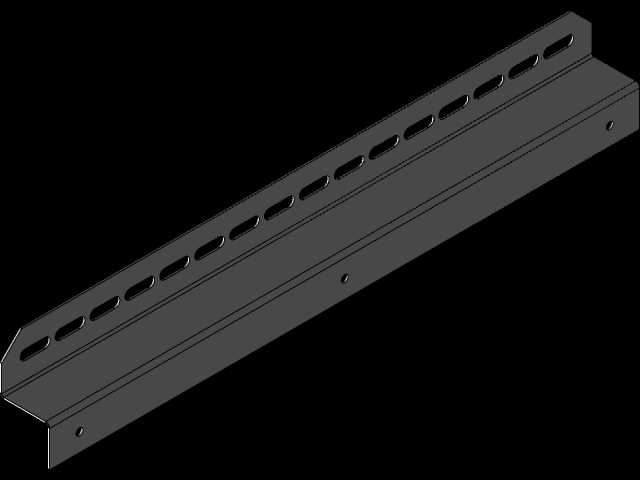

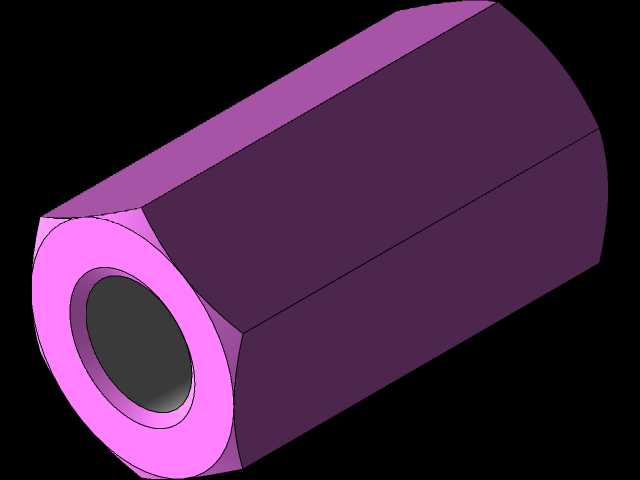

  该柜体结构主要面向工业产线多轴传动、多工位协同作业场景的同步控制需求设计,常见应用于冶金产线辊道同步驱动、物流分拣线多段速匹配、包装机组工位动作协同等需要多单元信号同步交互的作业场景,作为整套电控系统的承载载体,承担控制元件安装、线路排布、防护隔离的核心作用。从结构设计逻辑来看,整体采用上下分舱布局,上舱为操作与核心控制元件安装区,门板内侧预留操作面板安装位,可布置按钮、指示灯、触控显示屏等人机交互元件,舱内预留导轨安装空间,可直接卡装同步控制模块、信号采集端子、中继继电器等核心电控元件,元件排布遵循操作频次与信号流向逻辑,高频操作元件布置在人体站立操作的黄金视野区间,强电与弱电元件分区域排布,预留足够的走线间隙避免信号干扰。

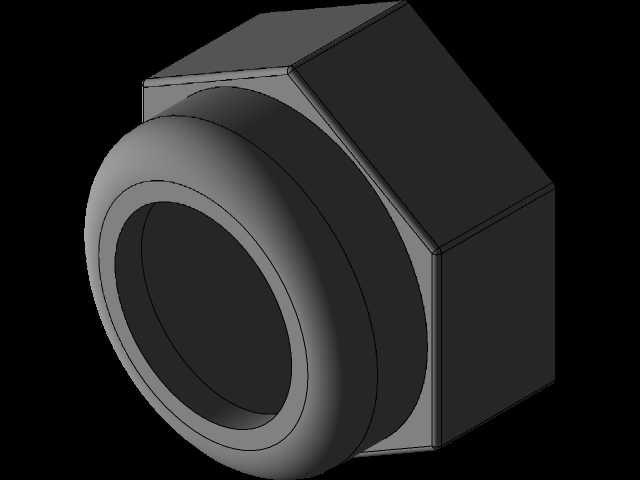

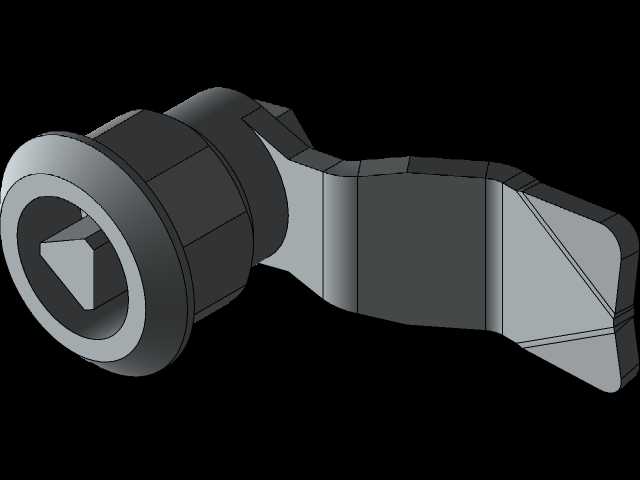

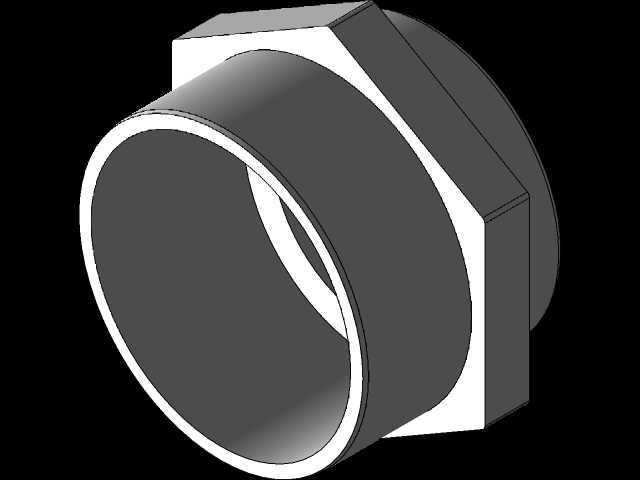

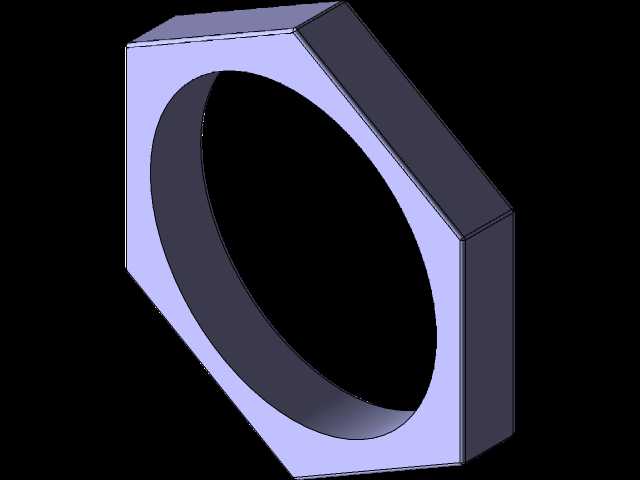

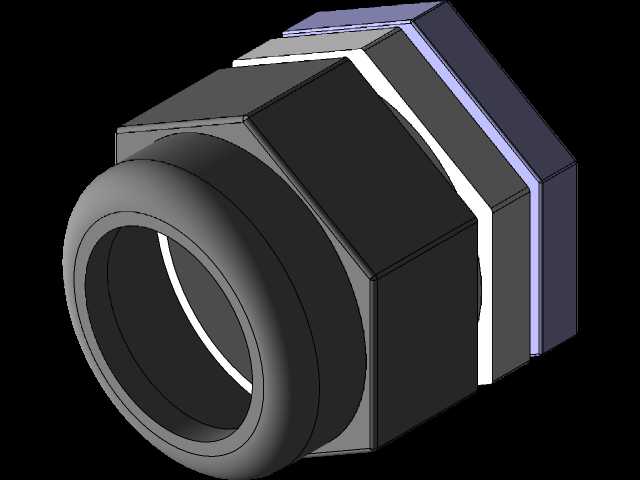

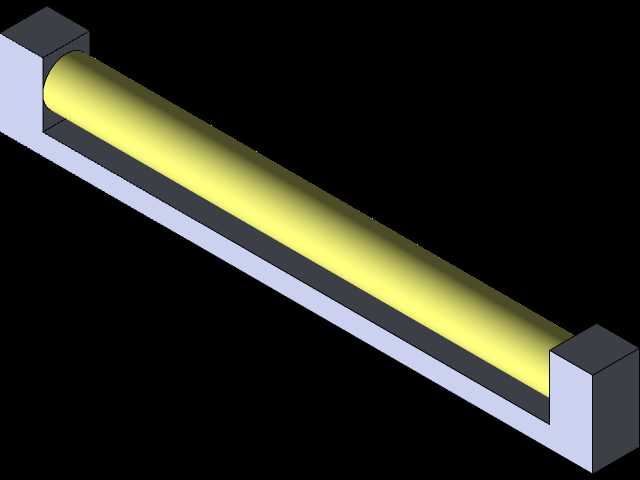

  下舱为动力元件与接线区,设置独立的元件安装板,可布置接触器、熔断器、开关电源等动力类元件,下方预留电缆格兰头安装位,方便外部动力电缆、信号电缆从柜体底部进线,舱内设置多层横向理线架,可对不同电压等级的线路进行分层梳理,同时预留接地排安装位置,保障柜体整体接地可靠性。柜门采用单开外铰链结构,铰链承重经过校核,可承受门板搭载元件后的长期开合载荷,门板边缘设置连续发泡密封胶条,闭合后可达到IP54级防护等级,适配车间多粉尘、少量溅水的作业环境,柜门内侧设置门锁与接地跨接线,避免带电开启的安全隐患,同时门板上预留观察窗安装位,可根据需求加装亚克力或钢化玻璃观察窗,无需开门即可查看内部元件运行状态。柜体顶部设置吊装吊耳,

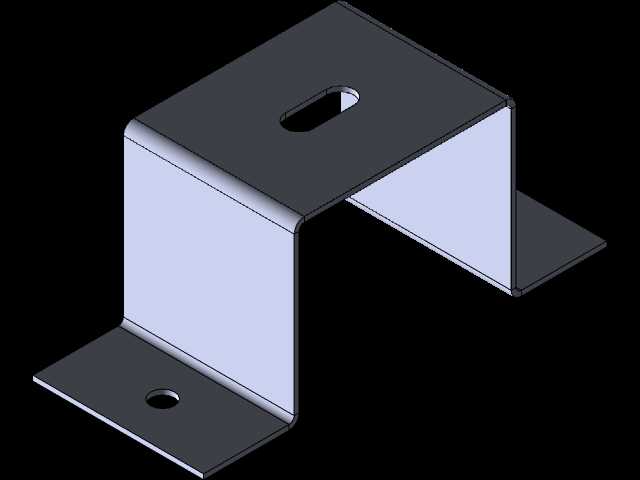

  可满足车间内行车吊装移位的需求,底部设置安装地脚孔,可直接通过膨胀螺栓固定在混凝土地面或槽钢基座上,安装边界预留足够的操作维护空间,柜体前方预留不小于1.2米的开门操作空间,侧面预留不小于0.6米的走线维护空间,满足电气施工的安全规范要求。柜体整体采用冷轧钢板折弯焊接成型,板材厚度根据不同部位受力情况差异化选择,外门板、承重框架采用2.0mm厚度冷轧板,内部安装板采用2.5mm厚度镀锌钢板,焊接处打磨平整后做磷化防锈处理,表面采用静电喷塑工艺,可适应工业车间的腐蚀环境,延长柜体使用寿命。内部安装板采用可拆式设计,可先将元件在安装板上完成预接线后再整体装入柜体,大幅降低现场施工的接线难度,同时安装板上预留通用安装孔位,

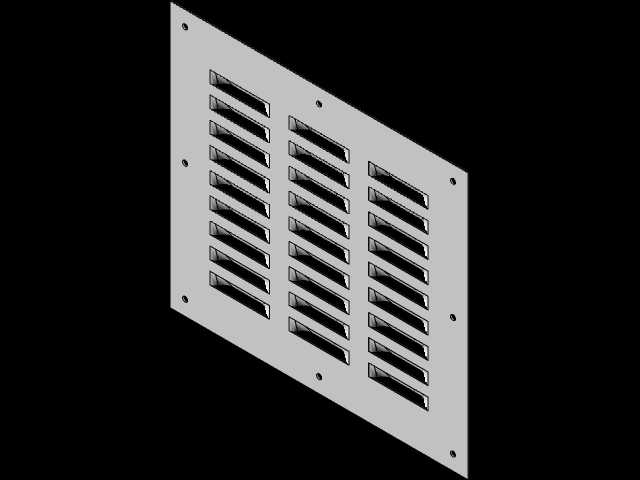

  兼容不同品牌型号的电控元件安装尺寸,无需二次打孔即可完成元件固定。柜体上下舱之间设置独立的隔板,隔板上预留走线过孔并加装护线胶圈,避免线路被钢板割破绝缘层,同时可阻隔下舱动力元件产生的热量向上舱控制元件传导,上舱顶部预留通风过滤窗安装位,可根据元件发热量选配散热风扇或热交换器,保障舱内温度控制在元件允许的工作区间。从实际使用角度出发,该结构设计充分考虑了现场施工与后期维护的便利性,所有元件安装位均预留工具操作空间,接线端子排布预留手指操作间隙,柜门开合角度可达到120度以上,方便对舱内深处元件进行检修更换,同时柜体边角做圆弧过渡处理,避免安装维护过程中划伤施工人员。整体结构没有冗余的装饰性设计,所有结构特征均服务于元件安装、防护、操作、维护的实际需求,钣金折弯的折弯半径、焊接余量、装配公差均按照钣金加工的常规工艺要求设定,可直接下发至钣金车间进行加工生产,无需二次进行工艺修正。
