УКРМ160落地式低压无功补偿柜结构设计

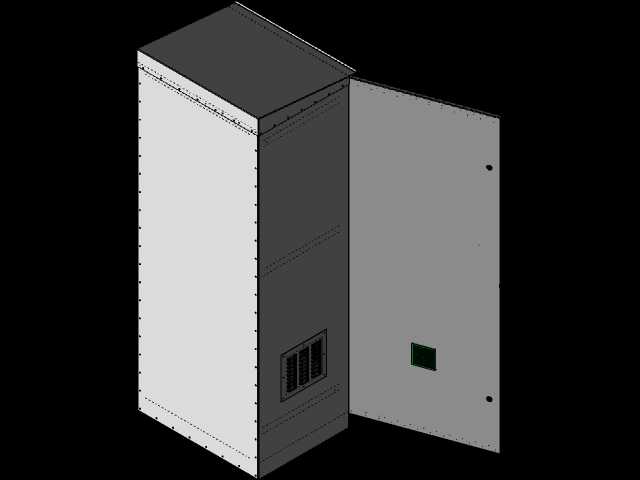

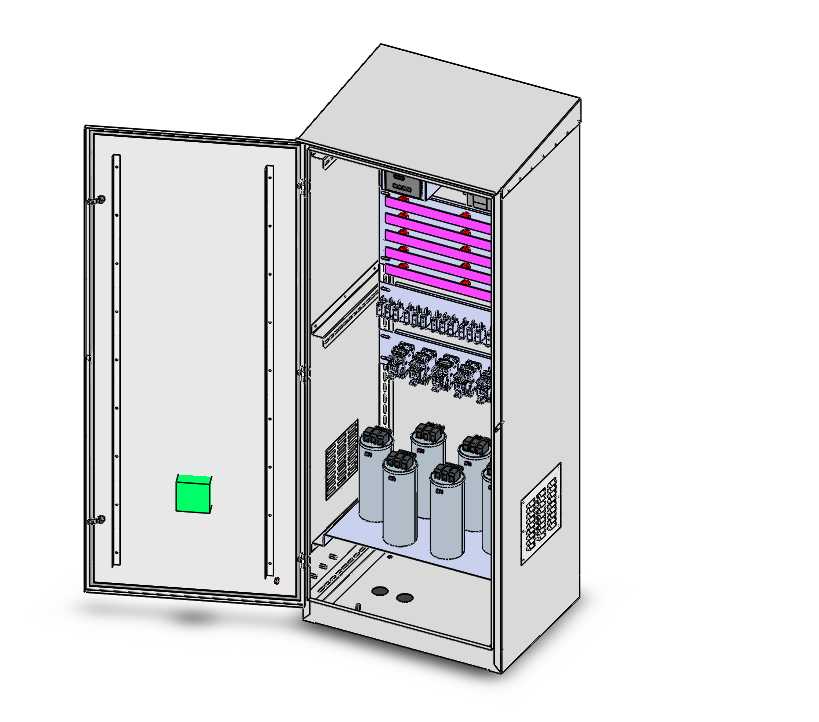

　　在工业配电场景里，低压侧的无功补偿是配电系统稳定运行的核心环节之一，这类柜体常部署在车间配电室、商业建筑配电间、厂区总降低压出线侧，用来补偿感性负载产生的无功功率，降低线路损耗，提升功率因数，避免供电部门的力调电费处罚，同时稳定母线电压，保障后端精密加工设备、变频驱动设备的供电质量。这款补偿柜的外形尺寸为2000mm高、800mm宽、600mm深，是低压柜常用的落地安装尺寸，安装时需要预留顶部150mm的母线桥走线空间，柜体后侧预留100mm的墙体散热间隙，前侧预留不小于800mm的操作维护通道，满足低压配电设计规范里的操作安全距离要求。从结构设计逻辑来看，柜体采用拼装式框架结构，门板内侧加装了加强筋来提升整体刚性，

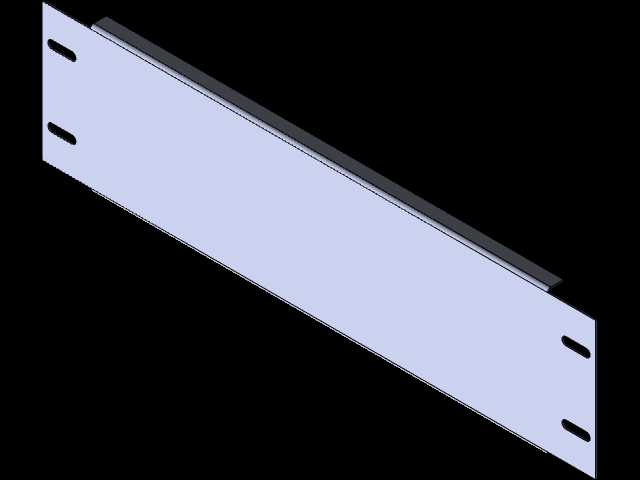

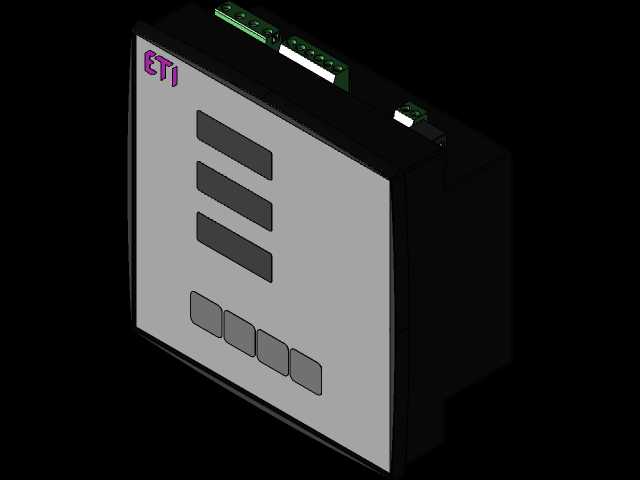

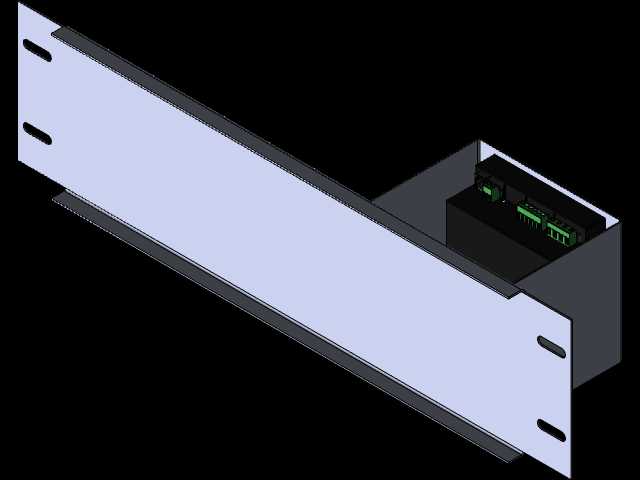

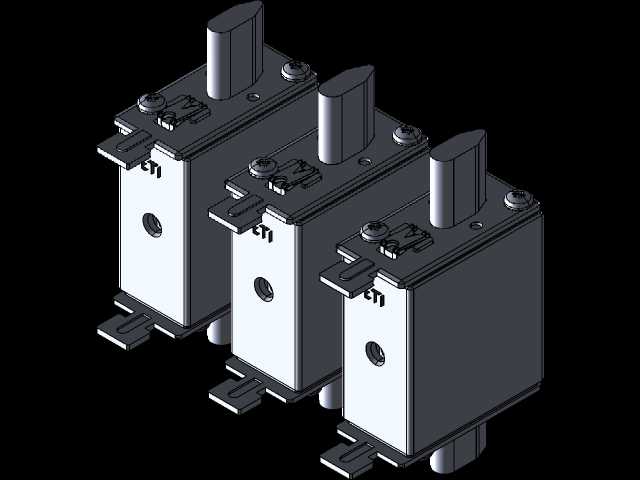

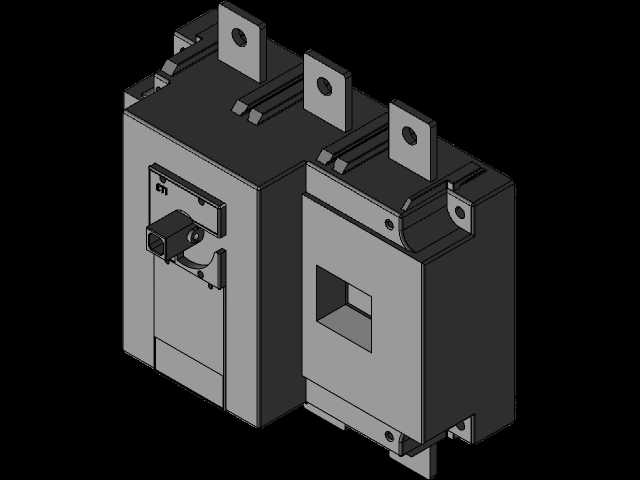

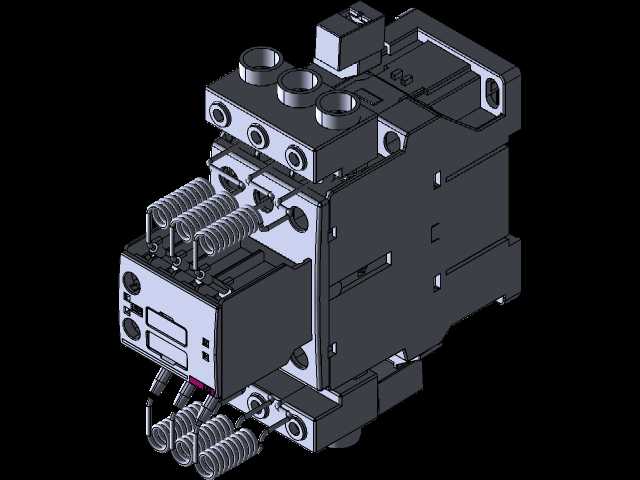

　　避免大尺寸门板长期开关产生形变，门板上的绿色标识区是电容投切状态的观察窗，不用开门就能直观查看每回路电容的投切状态，日常巡检效率能提升不少。柜内的分层布局完全按照无功补偿的功能回路做分区，最上层的安装板用来布置无功补偿控制器、进线端子排、电流互感器采样回路，这部分属于二次控制区，和主回路做了物理隔离，避免主回路大电流对采样信号产生干扰；中间层的粉色安装梁是熔断器、晶闸管投切开关或者接触器的安装位，每一组开关对应一路电容投切回路，分层排布的方式让接线走线更规整，后期排查故障时能快速定位对应回路；下层区域是电力电容的安装位，一共布置了6台自愈式低压并联电容器，电容底部的安装板开了通风孔，配合柜体两侧下部的通风栅、

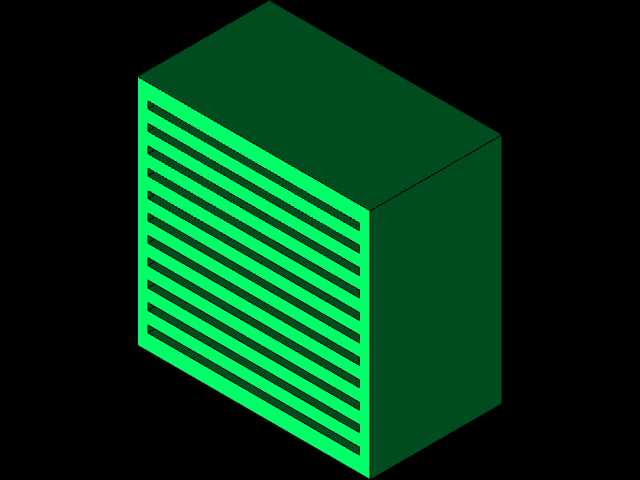

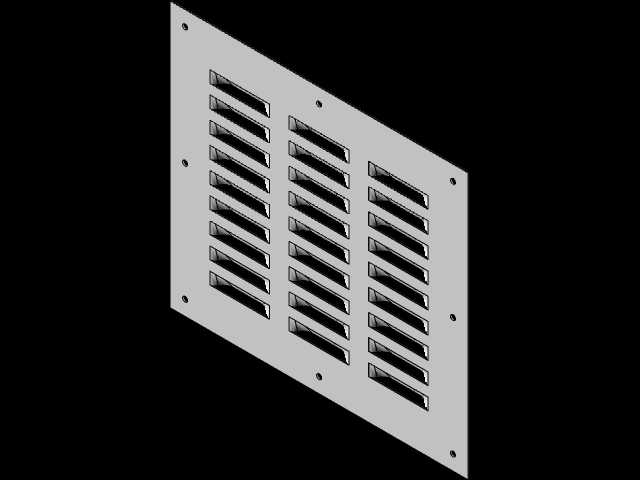

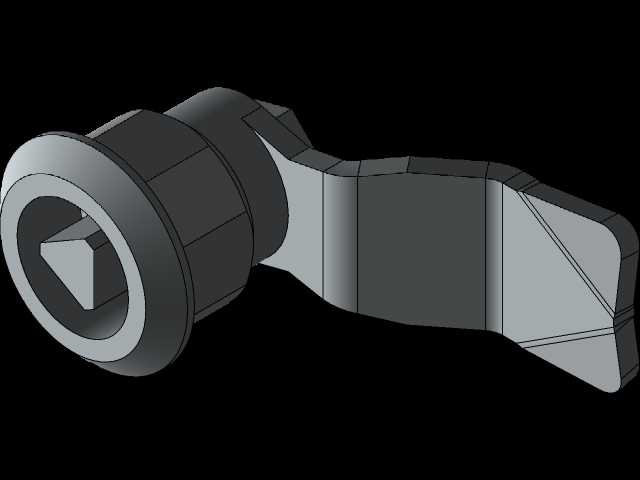

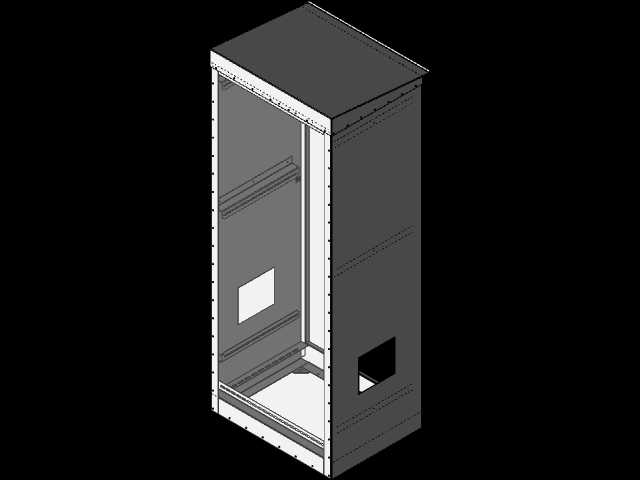

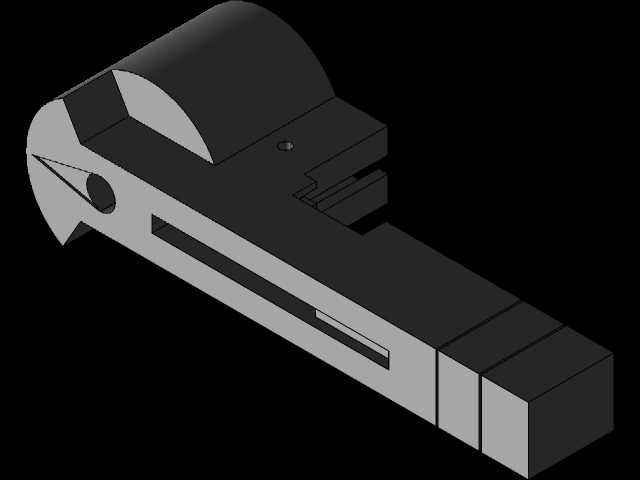

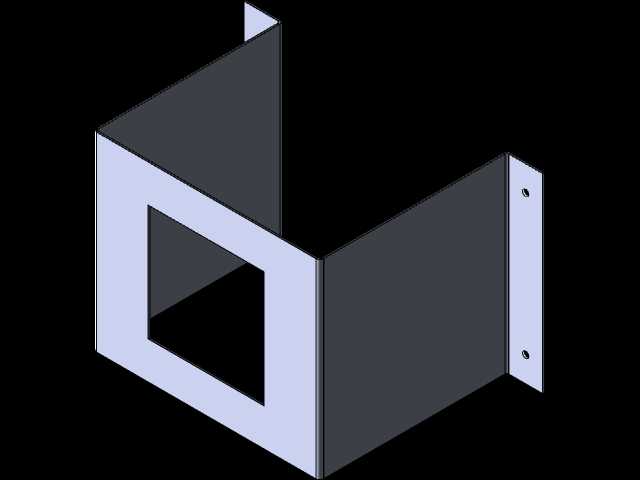

　　上部的散热空间形成自然对流风道，电容运行时产生的热量能顺着风道排出柜外，避免柜内积热导致电容寿命衰减。柜门内侧的安装条用来布置二次线的走线槽和门锁、接地端子，所有可开启的门板都通过软铜编织带和柜体框架做可靠接地，满足电气安全的接地连续性要求，避免柜门带电引发安全事故。在实际选型适配时，这个尺寸的柜体适配160kvar的总补偿容量，回路数可以根据负载的波动特性做调整，针对冲击性负载比如焊机、冲压设备的场景，可以把投切开关换成晶闸管模块实现过零投切，降低投切涌流；针对稳定负载比如普通电机群的场景，可以用接触器投切来控制成本。柜体的框架采用覆铝锌板折弯拼装，相比焊接框架的生产精度更高，运输时可以拆成平板包装降低物流成本，

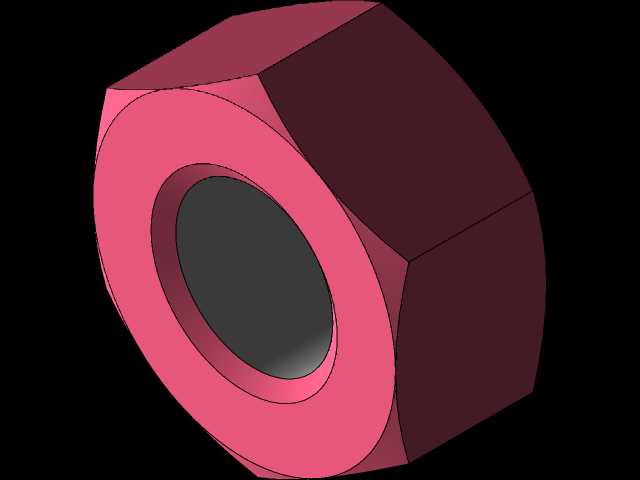

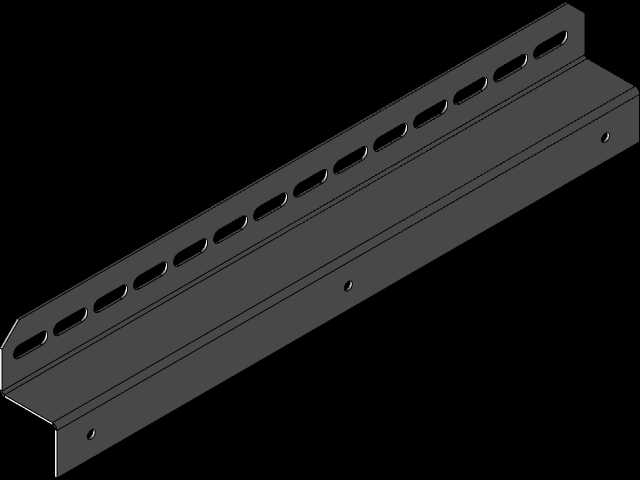

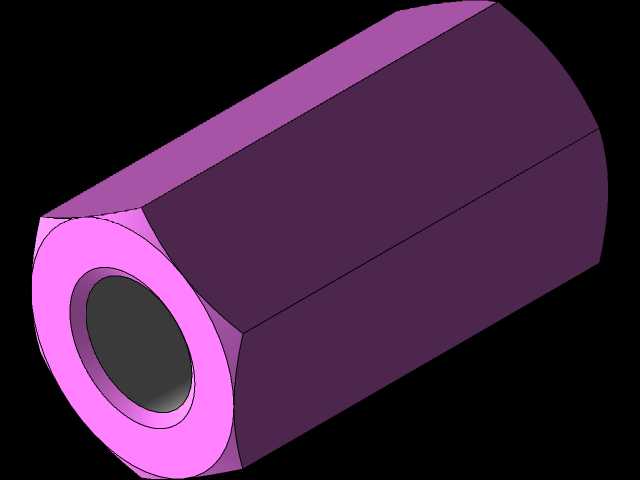

　　现场组装也不需要大型焊接设备，只需要标准紧固件就能完成拼装。柜内的安装梁采用可调节的模数化设计，安装孔位按照25mm的标准模数排布，后期如果要更换不同尺寸的电容或者开关元件，不需要重新打孔，只需要调整安装梁的固定位置就能适配，给后期的回路改造、容量升级留足了余量。在三维建模的过程中，所有的板件折弯半径、装配间隙都按照实际钣金加工的公差要求做了预留，门板和框架的配合间隙控制在1.5mm，开关门的转动间隙做了干涉检查，避免装配后出现门板蹭框、门锁卡滞的问题；柜内的元件排布都做了电气间隙校验，不同电位的带电部件之间的间隙满足低压设备的安全距离要求，一次走线的弯曲半径也按照电缆的最小弯曲半径做了空间预留，不会出现现场接线时电缆弯不动、空间不够的问题。这类柜体在实际工程应用里，经常和低压进线柜、出线柜并排安装组成低压配电系统，柜体的侧梁预留了和相邻柜体并柜的连接孔，安装时只需要用螺栓把相邻柜体的框架锁紧，就能保证整排柜的安装平整度，顶部的母线室可以加装母线桥，把相邻柜体的主母线连通，不需要额外做大量的现场母线加工。
