壁挂式单相计量配电箱内部结构设计

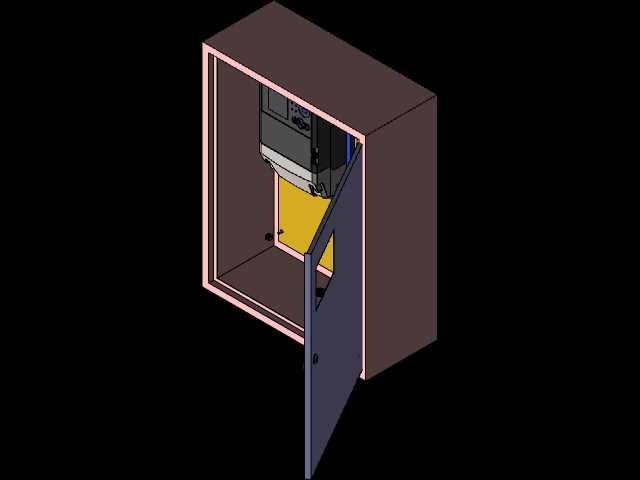

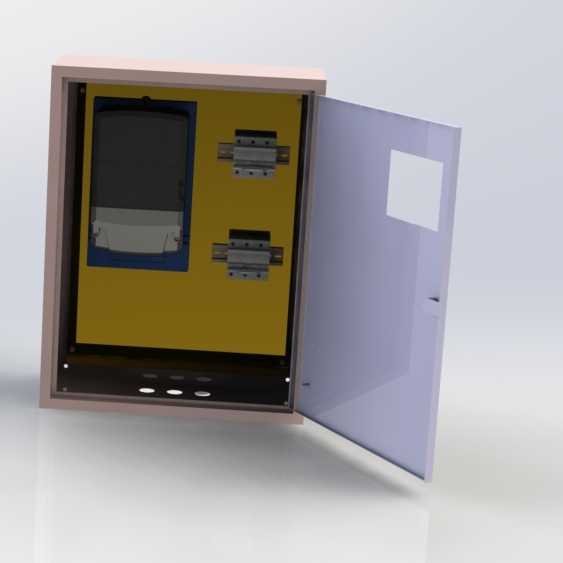

　　这款壁挂式计量配电箱体的设计，核心围绕民用及小型商用场景的末端配电计量需求展开，日常应用中多安装于楼道墙面、商铺内墙、小型厂房办公区墙面位置，承担单路用电回路的电能计量、过载保护、分断控制功能，是末端供配电链路里直接对接用户侧的核心配电节点。从结构设计逻辑来看，箱体采用单开门侧开结构，门体与箱体主体通过侧边暗藏式合页连接，开合角度可达到120度以上，完全满足内部元器件安装、后期运维检修的操作空间需求，不会出现门体遮挡操作区域的问题。门体上预留的矩形透明视窗位置，刚好对应内部电能表的显示屏区域，日常巡检时无需打开箱门即可直接读取电能表的示数，既减少了开箱操作的繁琐流程，也能避免非运维人员随意开启箱门触碰内部带电部件的风险。

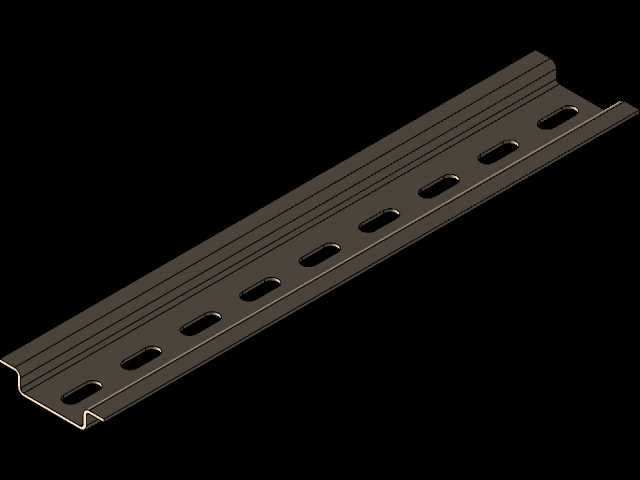

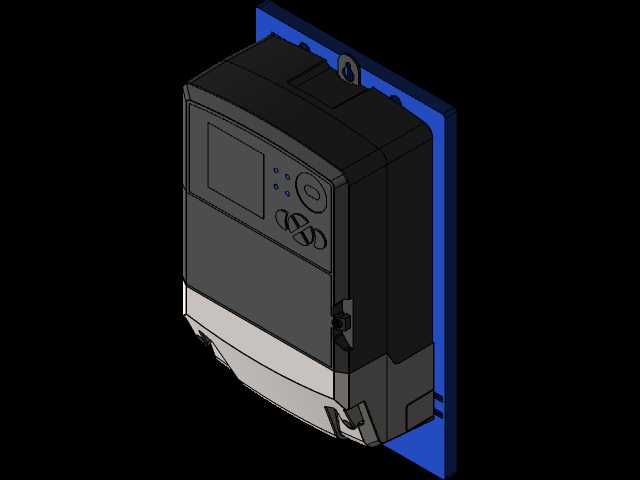

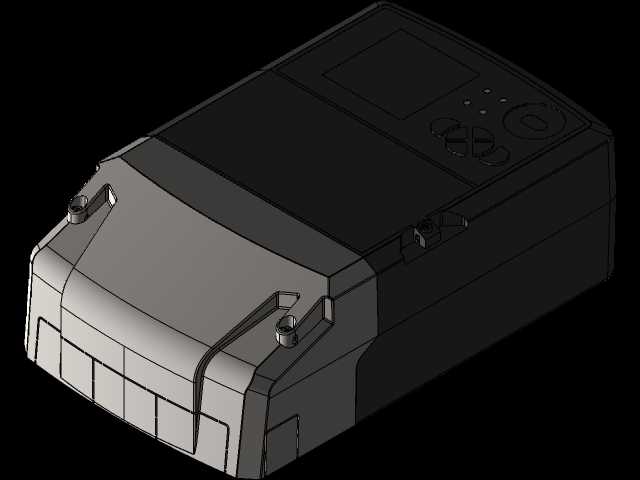

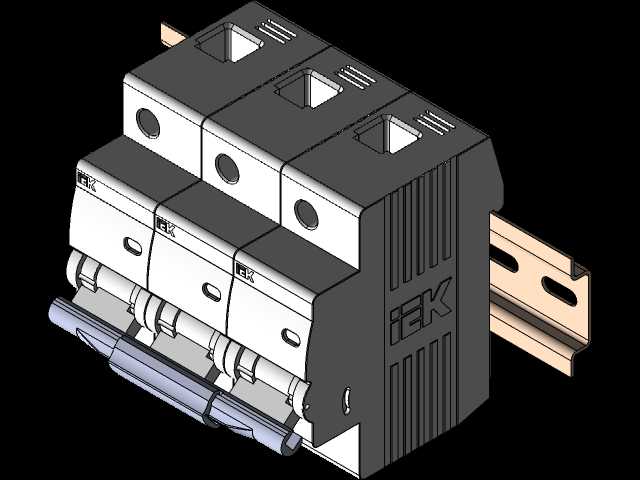

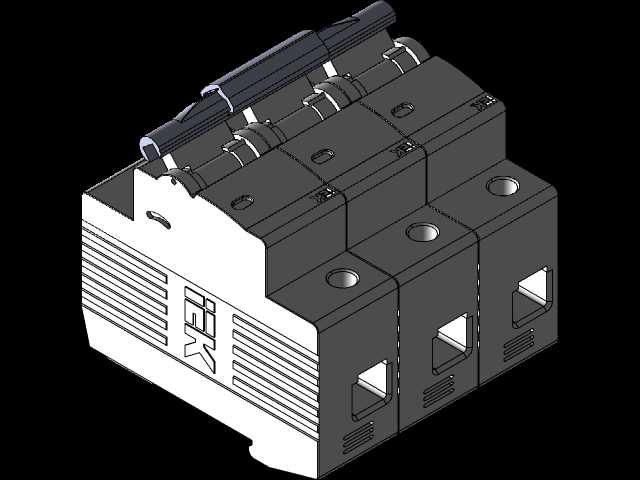

　　箱体内部的安装背板采用绝缘环氧层压板材设计，黄色的绝缘层完全覆盖金属背板区域，将带电元器件与金属箱体外壳做完全物理隔离，即使元器件出现接线松脱、绝缘层破损的情况，也不会出现箱体外壳带电的安全隐患，完全符合低压配电设备的绝缘防护要求。背板上的元器件排布遵循配电回路的电流流向逻辑，最上方靠近进线孔的位置预留了电能表的安装位，安装孔位适配主流单相电子式电能表的固定尺寸，下方分两排预留了微型断路器的安装导轨位，可根据实际回路数量配置1P或者2P的空气开关、漏电保护开关，导轨采用标准35mm宽度的DIN导轨设计，和市面主流低压配电元器件的安装尺寸完全兼容，后期更换元器件无需重新打孔固定，直接卡装即可完成固定。

　　箱体的进出线孔全部预留在箱体底部位置，采用敲落孔设计，施工时可根据进出线电缆的实际数量、线径大小敲开对应尺寸的孔位，配合电缆防水接头使用，可有效阻挡灰尘、蚊虫进入箱体内部，也能避免墙面凝露形成的水滴顺着线缆流入箱体内部引发短路故障。从安装边界尺寸来看，这款箱体属于小型壁挂箱体，整体厚度控制在160mm以内，凸出墙面的尺寸不会对通道通行造成阻碍，箱体背部预留了四个挂装固定孔位，孔位间距适配常规86型配电安装的预埋点位，安装时可直接通过膨胀螺栓固定在实心墙面，或者通过附加支架固定在轻质隔墙、轻钢龙骨墙面上，固定点的承重冗余设计达到了箱体满载元器件总重量的3倍以上，即使长期使用也不会出现固定松脱、箱体下坠的问题。

　　门体与箱体的接触位置设计了一圈发泡密封胶条，箱门闭合后胶条处于压缩状态，可达到IP40以上的防护等级，完全满足室内安装场景的防尘、防外物触碰要求。箱体的金属壳体采用1.2mm厚度的冷轧钢板折弯焊接成型，所有边角位置都做了圆弧钝化处理，没有尖锐的毛刺棱角，安装和运维过程中不会划伤操作人员的手部，焊接位置全部做了打磨抛光处理，表面经过磷化喷塑工艺处理，涂层附着力强，长期使用不会出现涂层脱落、壳体锈蚀的问题。在内部布线空间的预留上，元器件与箱门内侧的距离预留了20mm以上的安全间隙，即使箱门处于关闭状态，也不会挤压到内部的连接导线，导线走线区域预留了专用的扎带固定点位，布线时可将二次回路导线、一次回路动力导线分开绑扎固定，避免动力线的电磁干扰影响电能表的计量精度，同时也让内部走线更加规整，后期排查线路故障时可快速梳理线路走向。箱门的锁具位置采用通用型三角锁设计，运维人员使用通用的配电柜门钥匙即可开启，无需配备特殊钥匙，提升了日常运维的便捷性，同时也能防止无关人员随意开启箱门。
