6kV母线桥T2型安装结构三维设计

　　这套6kV等级T2型母线桥安装结构，主要应用于户内高压配电室内相邻高压柜之间的母线连通场景，解决柜间大电流输送的绝缘支撑、相间隔离、线缆转接的实际工程需求，常见于工业厂区变配电所、商业综合体配电间、市政供电配套的高压柜组排布项目中，当多台高压柜并排布置、柜顶预留母线走线路径时，这类母线桥结构可替代传统电缆桥架的大电流输送方案，降低线路损耗同时提升配电系统的规整度。

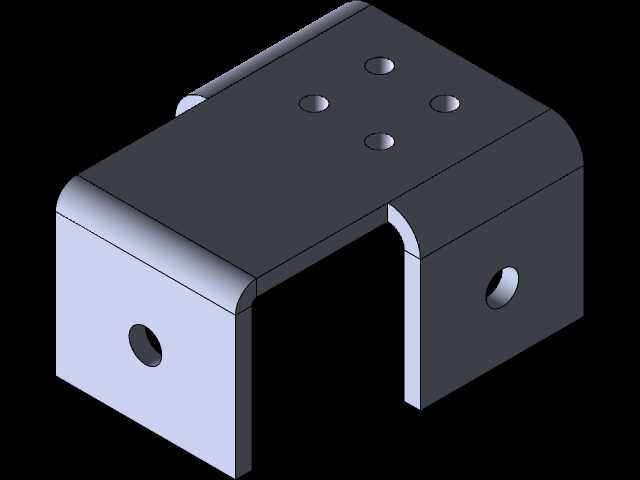

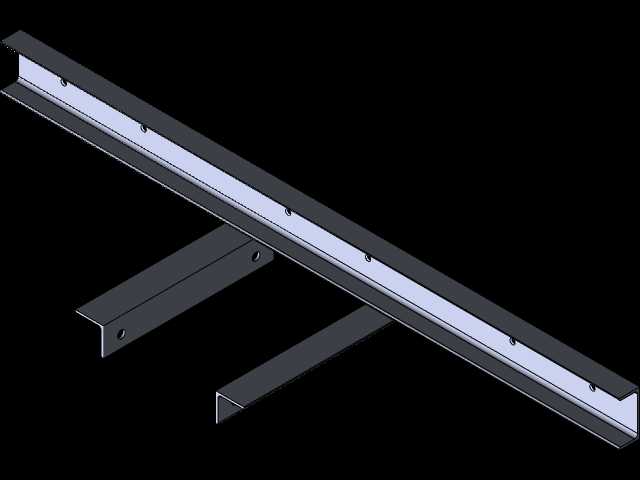

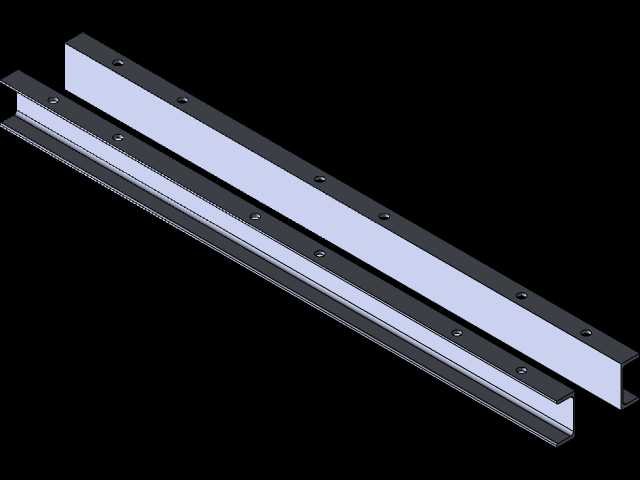

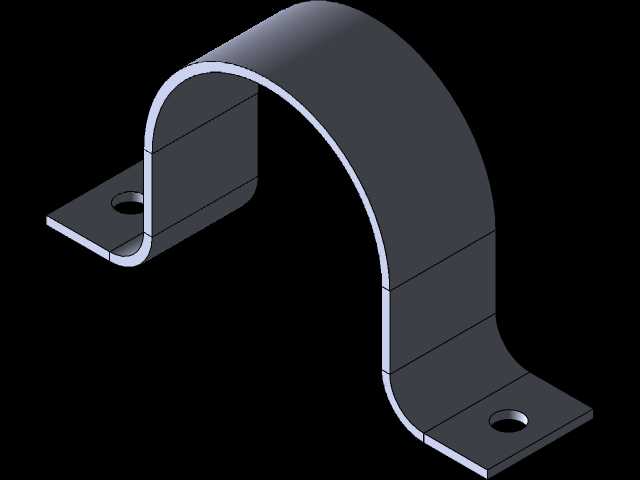

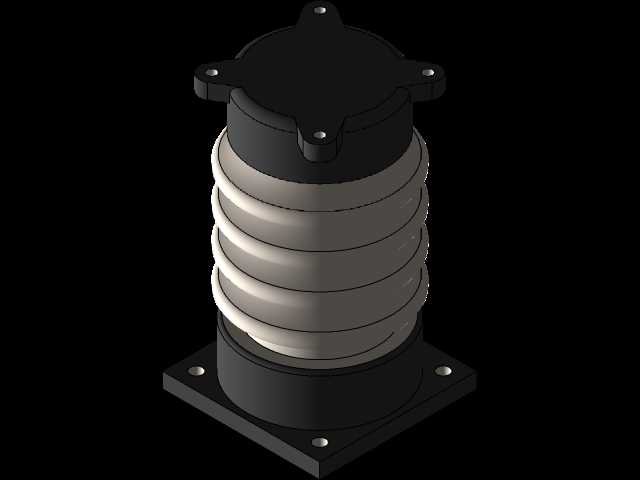

　　从结构组成来看，整套装置包含支撑钢架、支柱绝缘子、三相母排、热缩绝缘套管、线缆转接端子、固定金具几个核心部分。支撑钢架采用型钢焊接拼装结构，作为整套母线桥的承载基础，安装时通过底部的安装孔位与高压柜顶部的预埋槽钢对位固定，钢架的横向、纵向梁体预留了绝缘子安装的长圆孔，可根据现场柜间的实际间距做小幅位置调整，适配不同柜型的安装偏差，避免现场二次开孔的工作量。支柱绝缘子选用棕红色陶瓷材质的高压绝缘件，额定电压匹配6kV系统的绝缘要求，绝缘子底部通过螺栓固定在钢架横梁上，顶部通过金属压块压紧母排，实现母排与支撑钢架之间的可靠绝缘，每相母排对应布置多组绝缘子，根据母排跨度设置支撑点间距，避免大电流工况下母排因电动力产生形变或共振。

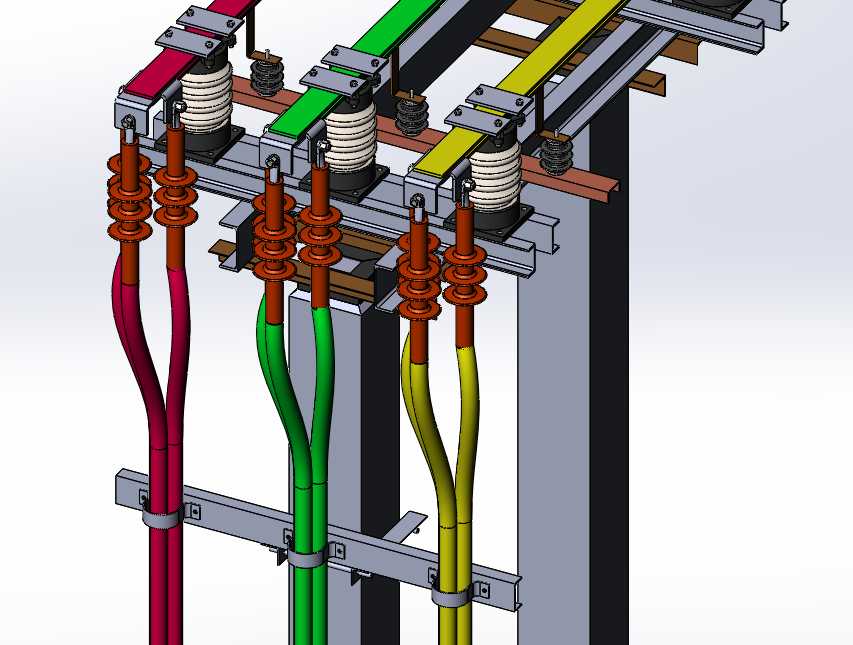

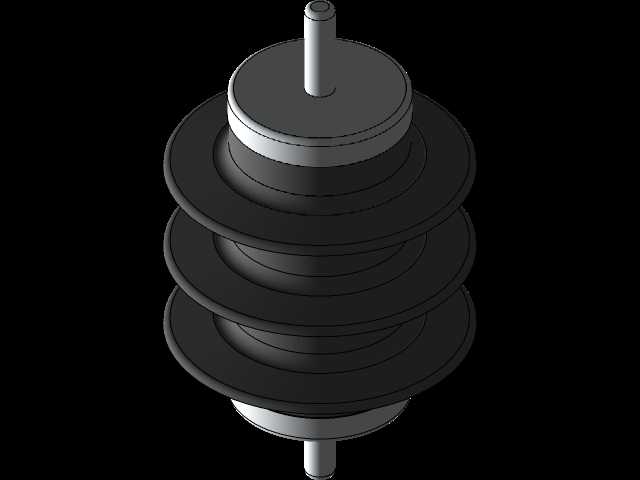

　　三相母排分别对应红、绿、黄三相相序标识，母排采用硬质铜质母排加工成型，表面做镀锡处理降低接触电阻，母排的排布严格遵循高压配电的相间安全距离要求，相与相之间预留足够的空气绝缘间隙，避免高压工况下出现相间闪络。母排外部对应相序套设不同颜色的热缩绝缘套管，除了相序标识作用外，还可提升母排的外绝缘水平，防止运维过程中误触带来的安全风险，同时减少积尘对母排绝缘性能的影响。母排的下端通过专用的接线金具与高压电缆终端连接，电缆端同样套设对应相序的绝缘护套管，接线位置采用双螺栓压紧结构，保证大电流通过时的接触可靠性，避免接触位置过热引发故障。

　　设计过程中首先明确6kV系统的绝缘安全阈值，相间、相对地的空气间隙严格满足高压配电设计规范要求，绝缘子的爬电距离匹配户内配电环境的污秽等级，避免长期运行中出现绝缘击穿问题。支撑钢架的载荷计算充分考虑母排、绝缘子、附属金具的总重量，同时预留短路电动力冲击下的结构强度余量，钢架的型材选型经过刚度校核，确保在极端短路工况下结构不会出现永久性变形，保障母线连接位置不会因结构移位出现松脱。安装边界方面，整套结构的底部安装面与高压柜顶部的安装基准齐平，横向宽度适配标准高压柜的柜顶宽度，纵向长度可根据柜间实际间距做模块化拼接，母排的接线端位置预留了电缆弯曲的操作空间，方便现场电缆终端的制作与接线作业，结构两侧的边缘位置做圆角处理，避免安装过程中划伤电缆绝缘层或施工人员。

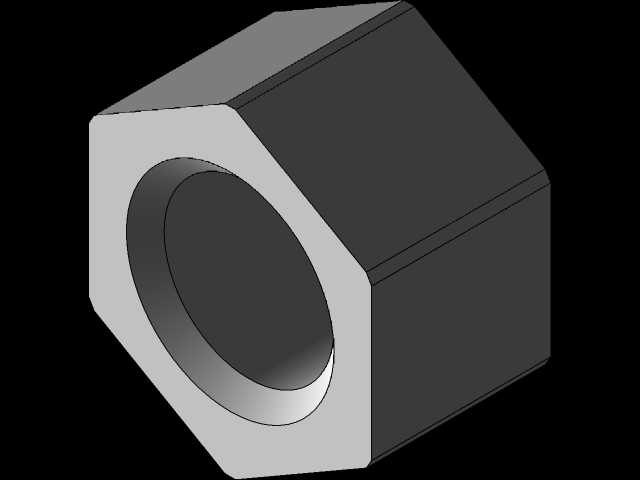

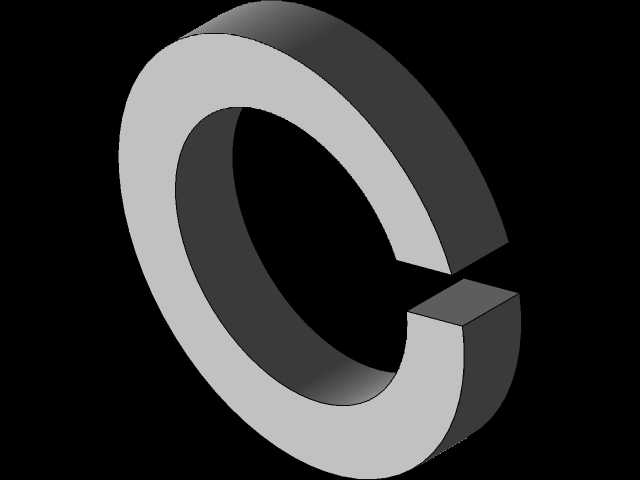

　　在实际运维场景中，这套结构的外露部件均做了防腐处理，支撑钢架表面喷涂灰色防护漆，适配配电室内的环境要求，金属固定件全部采用镀锌材质，避免长期运行出现锈蚀影响连接可靠性。母排的连接位置全部布置在易观察、易操作的位置，方便后续运维过程中的红外测温、紧固检查等作业，相序标识清晰直观，可避免检修过程中出现相序误判的问题。相较于传统的电缆跨接方案，这种硬母排结构的载流量更大，线路压降更小，结构稳定性更强，适合大电流、长期连续运行的配电场景，同时模块化的结构设计可实现工厂预制、现场快速组装，大幅缩短配电施工的现场作业周期，减少现场加工带来的工艺偏差。
