10kV母线桥支撑安装结构

　　这套10kV电压等级的母线桥安装结构，主要应用于户内高压配电室内不同高压柜之间的母线转接场景，当多台高压开关柜并排布置存在柜体间距、或者柜顶母线需要跨接通道、避开柜体上方管线障碍时，就需要这类架空式母线桥结构完成三相母线的物理支撑与电气绝缘固定，替代传统的柜内直连母线，解决配电室内设备布局受限、母线跨距不足的实际工程问题。

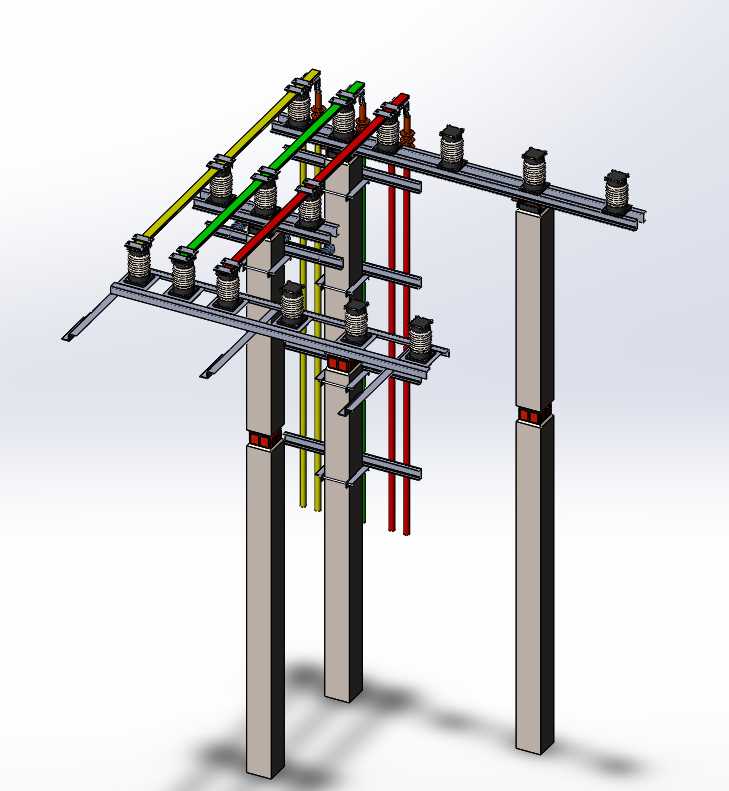

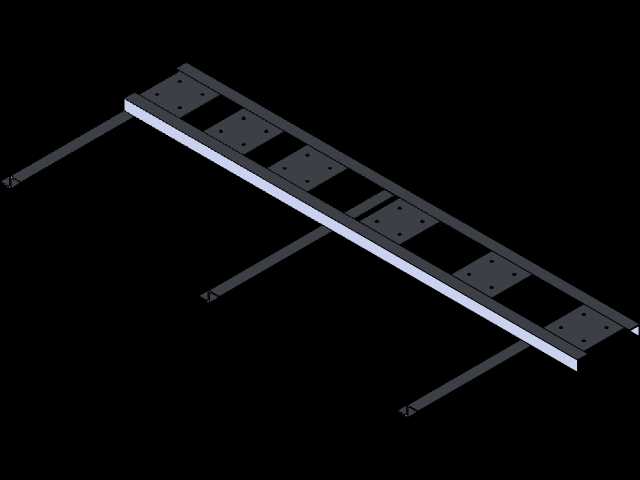

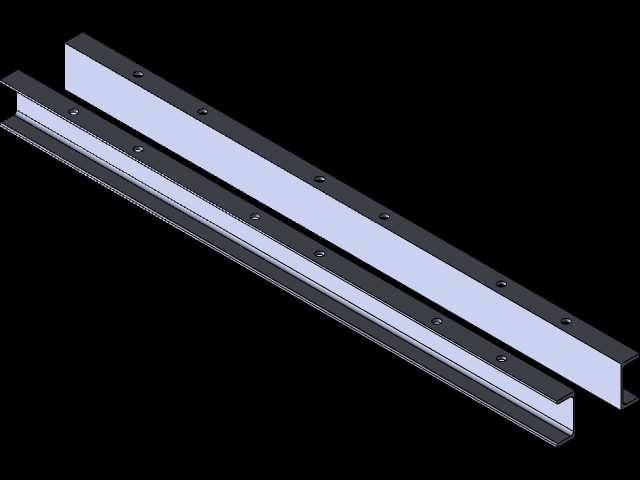

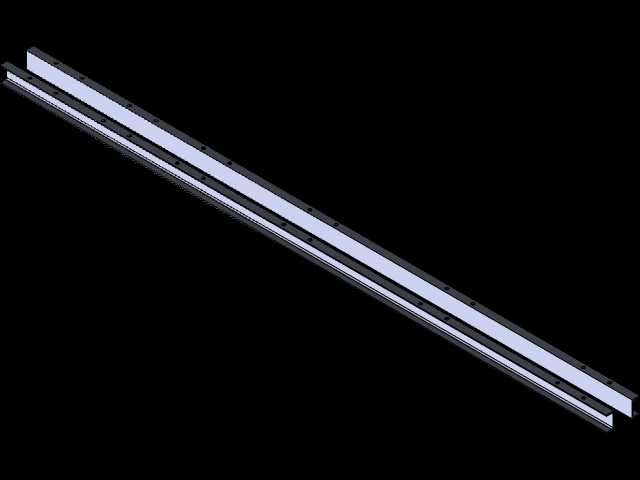

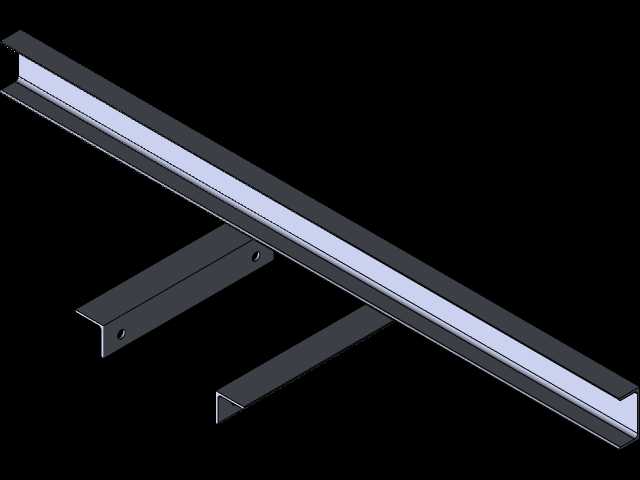

　　从结构组成来看，整套装置采用钢筋混凝土材质的方型立柱作为底部承重支撑，立柱底部与配电室地面的预埋基础件通过螺栓刚性连接，单根立柱的截面尺寸适配10kV母线桥的承重需求，立柱高度根据配电室室内净空、柜顶标高以及母线安全距离要求设计，确保母线排安装完成后，带电部分与地面、周边柜体、建筑构件的距离满足10kV电压等级的电气安全规范要求。立柱顶端固定有横向的金属支撑横梁，横梁采用型钢焊接加工，表面做热镀锌防腐处理，避免长期运行过程中出现锈蚀影响结构强度，横梁上按照三相母线的排布间距预留了绝缘件安装孔位，孔位的位置度公差控制在±1mm以内，保证后期母线排安装时不会出现额外的装配应力。

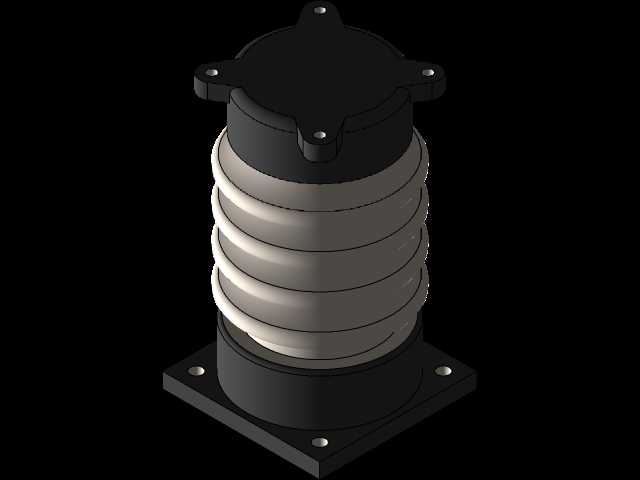

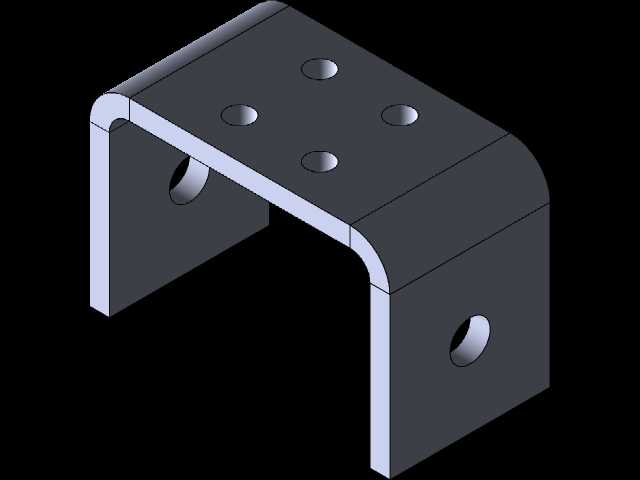

　　横梁上安装的绝缘支撑件采用环氧树脂浇注成型的支柱绝缘子，绝缘子的一端通过螺栓固定在横梁上，另一端设置有母线固定金具，金具的卡槽尺寸与矩形硬母线的截面尺寸匹配，能够将黄、绿、红三色标识的A、B、C三相母线排牢牢固定，同时保证相与相之间、相与接地支撑结构之间的绝缘距离满足规范要求。三相母线排采用分层排布的方式，不同相的母线之间保持足够的空气绝缘间隙，避免运行过程中出现相间闪络故障，母线排的连接部位预留有搭接面，安装时需要对搭接面做镀锡处理，降低接触电阻，减少长期带负荷运行时的接头发热问题。

　　在设计这套结构时，首先需要核算母线排的自身重量、短路电动力以及风荷载（户内场景主要考虑短路时的电动力冲击），以此确定支撑立柱的间距、横梁的型钢规格以及绝缘子的强度等级，避免短路故障发生时母线桥出现结构变形、绝缘子断裂的问题。其次要严格控制各带电部分的安全距离，10kV电压等级下，不同相带电体之间、带电体与接地构件之间的净距不小于125mm，设计时会预留一定的裕量，考虑安装误差、母线热胀冷缩产生的位移量，避免运行过程中出现绝缘距离不足的隐患。另外，母线排的固定金具需要考虑母线的热伸缩特性，长距离母线桥会在适当位置设置伸缩补偿结构，固定金具与母线之间预留微小的滑动间隙，避免母线因温度变化产生的热应力拉坏支撑绝缘子或者导致母线自身变形。

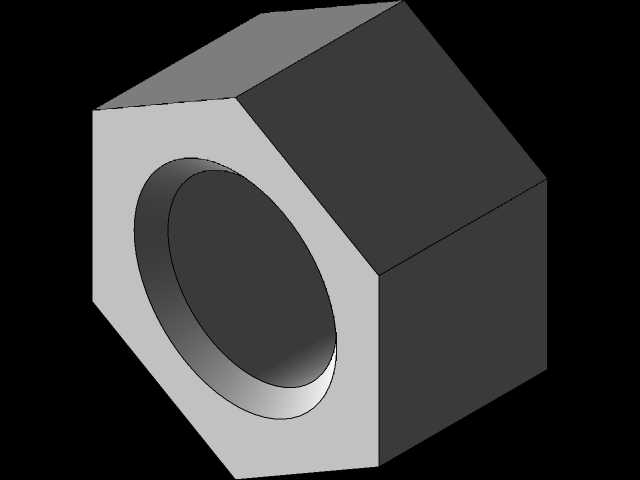

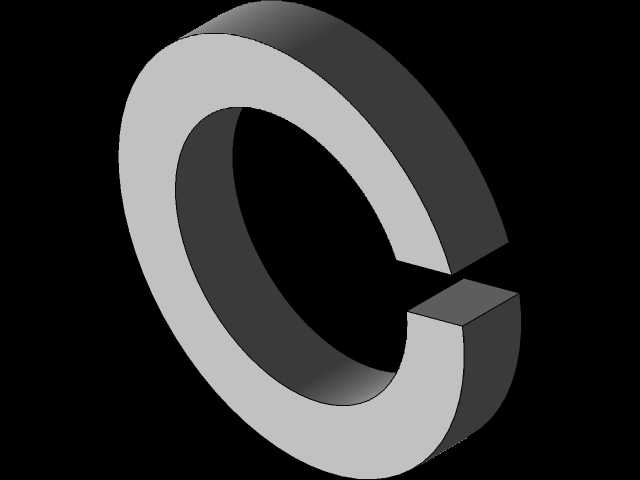

　　安装边界方面，整套结构的立柱布置需要避开配电室地面的电缆沟、预埋管线位置，立柱底部的基础需要做找平处理，保证立柱的垂直度偏差不大于1/1000，避免横梁安装后出现倾斜，导致母线排受力不均。横梁的安装标高需要与两端高压柜的柜顶母线标高保持一致，偏差控制在±2mm以内，保证母线桥与柜体母线连接时能够平顺对接，不需要额外对母线排进行强行弯折，减少接头发热的风险。母线排安装完成后，需要对各连接部位的螺栓按照规定扭矩紧固，同时做接触电阻测试，确保接头的接触电阻值符合规范要求，最后核对三相相序标识，避免相序接反导致下游设备无法正常投运。

　　这类母线桥结构相比封闭母线桥成本更低，安装维护更方便，适合对防护等级要求不高的户内普通配电室使用，日常巡检时可以直接观察到母线排的运行状态、接头是否有变色发热的情况，绝缘件表面是否有积尘、放电痕迹，运维人员能够快速排查隐患。在建模过程中，所有的支撑件、绝缘子、金具、母线排都按照实际工程尺寸1:1还原，各部件的装配关系完全匹配现场安装逻辑，能够直接用于配电项目的方案布局展示、安装工艺模拟以及结构件的加工出图参考，结构设计人员可以根据实际项目的柜间距、母线规格、安装高度参数对模型进行调整，快速适配不同项目的使用需求。
