户外预装式箱式变电站整体结构设计

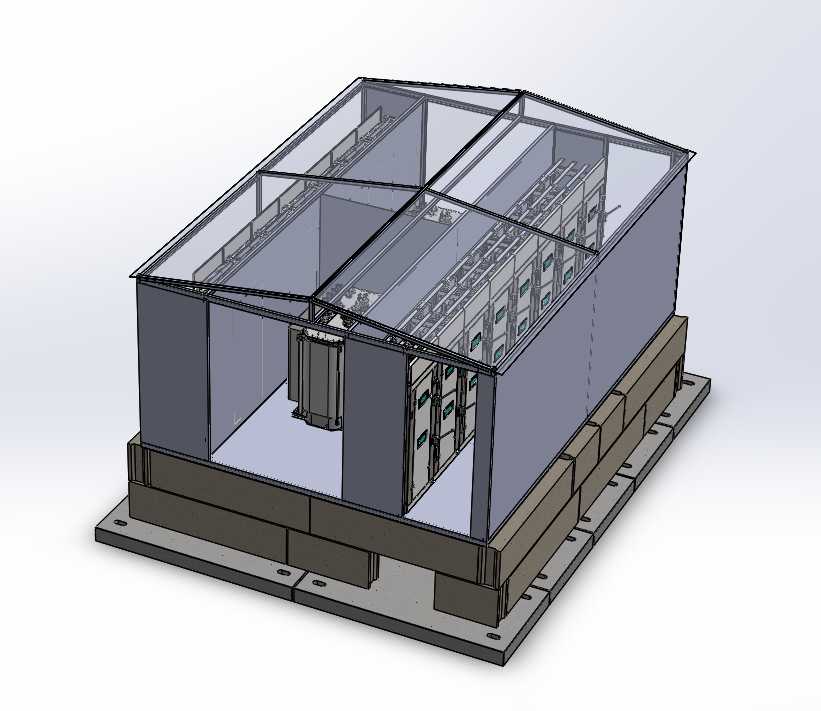

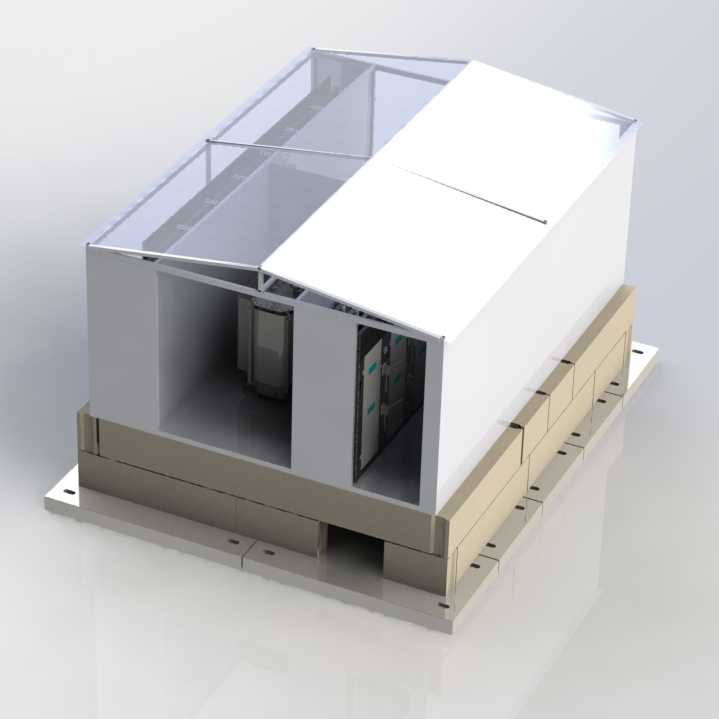

　　这套预装式箱式变电站结构，主要面向10kV及以下电压等级的户外配电场景，常见于工业园区集中供电、城市商业综合体临时或永久配电、偏远厂区独立供电、市政基建项目临时用电等场景，替代传统土建式配电室，大幅压缩现场施工周期，减少土建成本投入。从结构布局来看，整体采用双舱并列排布设计，单舱宽度适配1000mm标准模数，整体外廓尺寸兼顾运输限界要求，底座采用预制混凝土与钢结构复合基座，安装时仅需提前做好水平硬化地面，预留进出线电缆沟槽即可完成就位，无需额外现场砌筑设备基础。

　　舱体内部采用功能分区设计，高压进线舱与低压出线舱之间设置独立的隔室屏障，高压侧预留环网柜安装位，支持环网供电或终端供电两种接线模式，低压侧预留多回路出线开关安装空间，可根据实际负载需求配置不同额定电流的出线回路，变压器舱位于两舱衔接位置，预留自然通风与强制排风的安装接口，顶部采用坡顶结构设计，坡度适配户外降雨排水需求，避免顶部积水渗漏，顶盖与舱体框架之间设置密封胶条与排水导流槽，将顶部雨水直接导向舱体外侧地面，不会沿舱壁流淌渗入安装基础。

　　设计过程中优先考虑户外运行的防护需求，舱体外壁采用双层夹心结构，外层为冷轧钢板经防腐喷涂处理，内层设置隔热保温层，兼顾夏季高温时的舱内隔热与冬季低温时的内部凝露防控，舱门采用三点式锁紧结构，配套防水密封胶条，防护等级满足户外露天安装要求，门板上预留观察窗位置，可在不开门的情况下观察内部设备运行状态。底座框架采用型钢焊接成型，底部设置电缆进线的密封格兰头安装位，所有进出线孔洞均预留防火封堵的安装空间，满足配电设备的消防要求。

　　从安装边界来看，设备就位后周边预留不小于800mm的操作维护通道，高压侧操作通道宽度满足安全操作距离要求，舱体顶部距离周边遮挡物的净距不小于300mm，保证通风散热效果，底座安装水平度偏差控制在千分之一以内，避免舱体变形导致门体开关卡涩。内部结构件全部采用标准化模数设计，安装横梁预留通用的安装孔位，适配不同厂家的环网柜、低压开关柜、干式变压器的安装尺寸，无需额外现场打孔改制，缩短现场设备安装调试的周期。

　　舱体内部预留接地端子排的安装位置，所有金属结构件之间均设置可靠的电气连接点，保证整体接地连续性，顶部预留吊装吊点，吊点位置经过受力校核，满足整体带设备吊装的强度要求，运输过程中舱体内部设置临时固定点，可将内部设备与舱体框架临时固定，避免运输过程中晃动移位。通风口设置防虫防鼠网，网孔尺寸满足配电设备的防小动物要求，同时不会过度阻碍通风散热气流，高低压舱的通风路径形成下进上出的自然对流通道，正常负载下可依靠自然通风满足散热需求，当舱内温度超过设定阈值时，可启动预留的强制排风风机，强化散热效果。
