双U型连接固定夹座结构设计

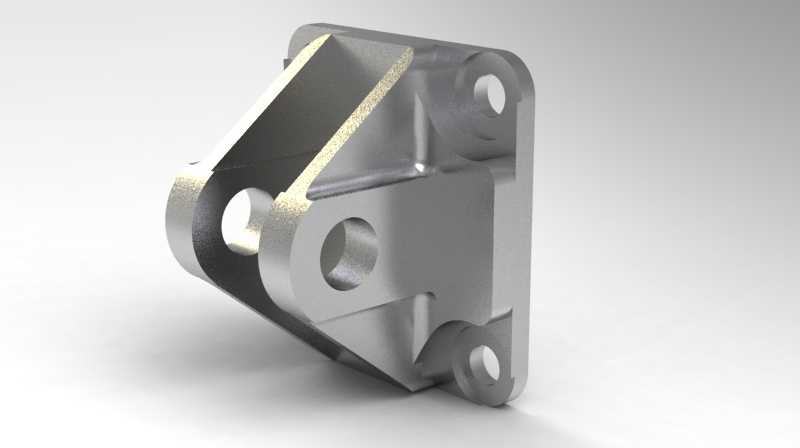

　　这类双U形夹座属于机械结构里常用的铰接类支撑连接件，在各类工装夹具、自动化输送线旁侧定位机构、小型设备的动力端连接部位都能见到它的应用场景，核心作用是实现两个具备相对摆动需求的构件之间的刚性连接，同时预留铰接转动的自由度，避免硬连接带来的应力集中问题。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工的工艺路线，背部的安装法兰面设置了三个呈三角分布的安装孔，这种孔位布局相比四角布置更能适应安装面存在小幅平面度误差的工况，三个支撑点始终能保证安装面完全贴合，不会出现四角安装时的翘边问题，安装孔的沉台深度做了统一控制，能保证标准内六角螺栓安装后头部完全沉入沉台，不会突出法兰面干涉其他相邻构件。

　　主体的两个U形铰接耳板做了不等高的错位设计，上方的耳板延伸出斜向加强筋直接连接到法兰安装面，这个加强筋的厚度做了渐变处理，靠近耳板铰接孔的位置厚度更大，往法兰面过渡时逐渐收薄，既保证了铰接部位受径向载荷时的结构强度，又不会过多增加整体重量，避免不必要的材料浪费。两个铰接孔的同轴度公差控制在0.02mm以内，孔壁做了铰削加工，表面粗糙度达到Ra1.6，能直接适配标准铜套或者滚针轴承的压装，不需要后续二次修配，压装衬套后铰接销轴的转动阻力能控制在合理区间，不会出现卡滞或者旷量过大的问题。下方的U形耳板位置更靠近法兰底部，对应的加强筋做了三角肋板结构，直接衔接法兰底边和耳板侧面，能承受铰接部位传递过来的垂直方向冲击载荷，

　　在设备启停或者负载突变时，这个位置的应力集中系数能控制在1.2以内，远低于常规无加强结构的3.5的应力集中水平。整体的安装边界需要注意，法兰面的总厚度为12mm，三个安装孔的中心距分别为65mm、48mm、52mm，适配M8的内六角安装螺栓，铰接孔的公称直径为16mm，适配直径16mm的标准圆柱销轴，销轴的轴向固定可以采用轴端挡圈或者开口销的方式，耳板的外侧预留了2mm的挡圈安装槽位置，不需要额外加工。在实际选型应用时，这类夹座适合承受中等载荷的铰接部位，静态承载能力能达到8kN，动态摆动工况下的承载能力建议控制在3kN以内，适合用在工装夹具的压紧臂连接、小型气动执行元件的尾部铰接、输送线挡停机构的摆动支座这类场景，

　　不适合用在大吨位冲压设备的主传动铰接部位，也不适合长期在有强腐蚀介质的环境下使用，如果有防腐需求可以在成型后做阳极氧化或者镀锌表面处理。设计时特意在两个U形耳板之间预留了18mm的间隙，能容纳厚度16mm以内的对接构件，对接构件的铰接孔公差建议采用H7级，和销轴的配合间隙控制在0.02-0.05mm之间，既能保证转动灵活，又不会因为间隙过大产生晃动。整个构件的外轮廓所有棱边都做了R2的圆角处理，避免安装调试时尖锐棱边划伤操作人员，也能减少热处理或者铸造时的棱边应力开裂问题。从建模逻辑上，先绘制背部法兰的轮廓草图，拉伸生成法兰基体后，再绘制两个U形耳板的轮廓，拉伸生成耳板结构后添加对应的加强筋，最后对安装孔、铰接孔做切除特征，所有的拔模斜度统一设置为1.5度，能满足金属模铸造或者3D打印快速成型的工艺要求，不需要额外做拔模修正。
