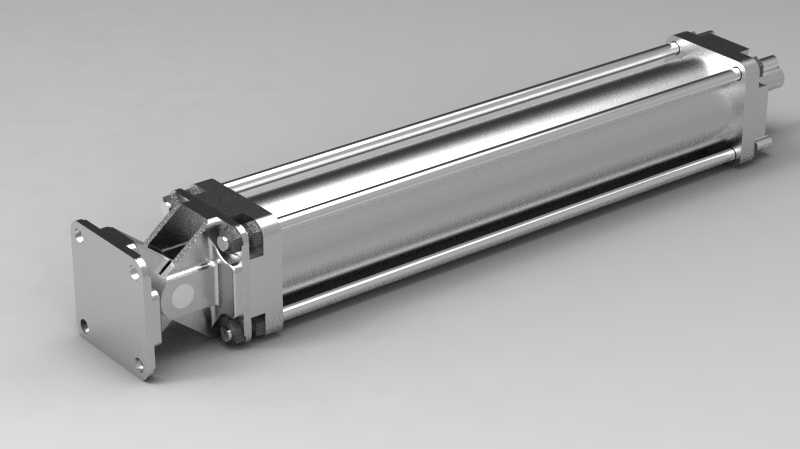

带端部安装法兰的拉杆式气动执行缸

　　这款带端部安装法兰的拉杆式气动执行缸，是气动传动系统里最常见的直线执行部件，在轻工包装、电子装配、机床上下料、纺织印染这类需要频繁直线往复动作的工位上随处可见，核心作用是把压缩空气的压力能转化为活塞杆的直线机械推力，带动负载完成推料、夹紧、顶升、移位这类基础动作。从结构设计逻辑来看，采用四根平行拉杆拉紧前后端盖的经典结构，相比一体挤压成型的缸筒结构，拉杆式的设计对加工精度的容错率更高，后期拆解维护更换密封件也更方便，端盖和缸筒之间的静密封靠端面O型圈压紧实现，不需要在缸筒内壁加工密封槽，能降低缸筒内孔的加工难度，也能避免密封槽加工毛刺刮伤活塞密封件。前端的方形安装法兰是这款缸的核心安装接口，法兰上预留了四个对称的通孔，

　　安装时可以直接把法兰端面贴合在设备安装立板上，从外侧穿螺栓锁紧，这种安装方式的抗倾覆能力比尾部铰接、脚架安装的形式更好，适合活塞杆端承受一定侧向负载的工位，比如带动小型工装夹具做水平推送的时候，法兰安装能抵消一部分负载带来的弯矩，减少活塞杆和前端导向套的偏磨。缸体的外形尺寸遵循常规拉杆缸的比例设计，缸筒采用硬质阳极氧化的铝合金材质，内壁做了珩磨处理，表面粗糙度控制在Ra0.4以内，能减少活塞密封圈的滑动摩擦阻力，也能降低长期往复运动带来的内壁磨损，延长密封件的使用寿命。四根拉杆采用镀锌碳钢材质，两端加工细牙螺纹，和端盖的螺纹孔配合锁紧，锁紧时需要对称分次拧紧，避免端盖受力不均导致缸筒变形，影响活塞的顺畅滑动。

　　前端盖内部集成了活塞杆导向套和防尘圈，导向套采用含油铜基材质，不需要额外加注润滑脂就能长期维持低摩擦的滑动状态，防尘圈能阻挡工位上的粉尘、切削碎屑进入缸筒内部，避免杂质刮伤密封件导致漏气。活塞部分采用双向密封结构，活塞上安装了两个唇形密封圈，分别对应活塞两侧的进气腔，不管是活塞杆伸出还是缩回，都能保证腔室之间的密封性能，不会出现内泄导致的推力不足、动作爬行问题。从安装边界来看，选型时需要注意法兰端面到活塞杆伸出端的最小距离，预留足够的安装空间，避免活塞杆伸出到最大行程时和周边设备结构发生干涉，同时要注意进气口的位置，这款缸的进出气口布置在端盖侧面，接管时需要预留气管的弯曲半径，避免气管弯折导致气路不通。在实际应用场景里，

　　这类气缸通常搭配二位五通电磁阀使用，通过电磁阀切换进气方向控制活塞杆的伸出和缩回，缸径和行程的选型需要匹配负载重量和动作行程，比如推送10kg以内的轻型负载，选择32mm缸径在0.5MPa供气压力下就能提供足够的推力，行程则根据工位需要的移动距离确定，选型时建议预留10mm左右的行程余量，避免活塞撞击端盖造成结构损坏。设计这款三维模型的时候，对所有配合尺寸都做了公差匹配，比如缸筒和端盖的配合采用H7/h6的间隙配合，活塞杆和导向套的配合采用H8/f7的间隙配合，既保证装配的顺畅性，又不会因为间隙过大导致密封失效，所有的安装孔位都和市面常见的同规格标准气缸尺寸通用，方便设计人员直接选型调用，不需要重新绘制安装接口，能缩短设备设计的周期。
