摩托车辐条式前轮轮毂轮组结构设计

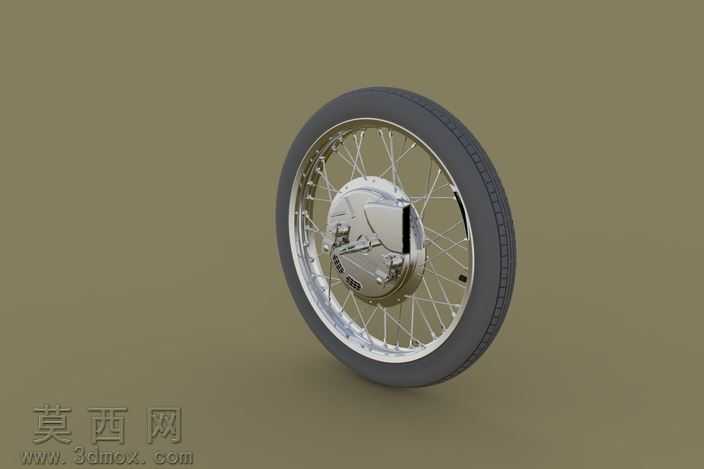

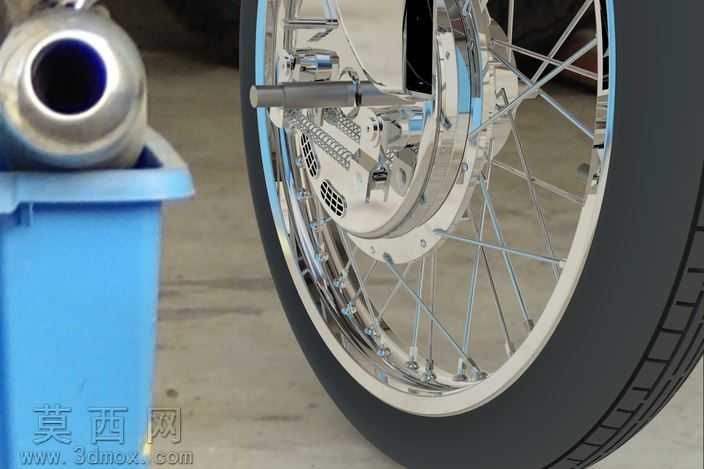

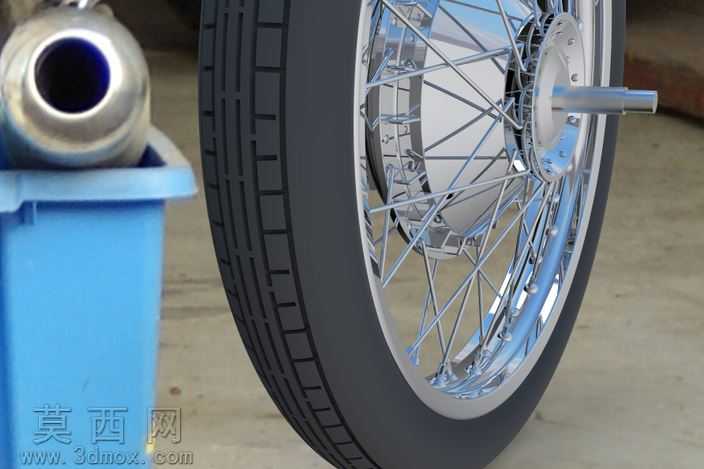

该作品为摩托车前轮辐条轮组的三维结构设计，建模过程中首先对轮组各组成部件进行独立参数化构建，先完成外胎的曲面建模，参考常规街车前轮的胎纹、胎壁弧度参数，通过放样、曲面修剪命令还原橡胶轮胎的外轮廓与胎面防滑纹理，保证轮胎与轮辋的配合尺寸符合行业通用装配公差。轮辋部分采用金属镀铬材质设定，建模时精准还原轮辋的卷边结构、辐条安装孔位的分布角度，每一个安装孔都做了沉台处理，匹配辐条端头的固定结构，确保装配逻辑符合真实机车轮组的生产工艺。辐条采用等径金属丝建模，按照经典交叉辐条的排布规律，逐一完成每根辐条的路径绘制与实体生成，调整每根辐条的张紧角度，还原钢丝辐条轮特有的力学支撑结构，同时在辐条与轮毂、轮辋的连接位置，还原了锁紧螺母、调节端头的细节结构，保证结构的可装配性。轮毂主体部分集成了刹车安装位、轮轴固定孔、轴承安装腔的结构设计，建模时对轮毂表面的散热格栅、装饰开槽做了精细化处理，还原了抛光金属轮毂的细节特征，同时预留了刹车盘、车速传感器的安装接口，符合真实摩托车前轮的功能需求。渲染阶段采用镀铬金属材质赋予轮毂、辐条、轮辋，调整材质的反射参数模拟亮面电镀的高反光质感，轮胎采用哑光橡胶材质，调整粗糙度参数还原橡胶的漫反射效果，场景中搭配简易的车间置物台环境，通过侧方主光源打亮轮组的金属反光面，突出辐条交错的结构层次与金属部件的质感，整体建模严格遵循真实摩托车轮组的尺寸比例与装配关系，各部件之间无干涉，可用于机车改装设计参考、轮组结构原理演示等场景，完整还原了经典辐条前轮的机械美感与结构逻辑。
