成人简易户外划船训练器械结构设计

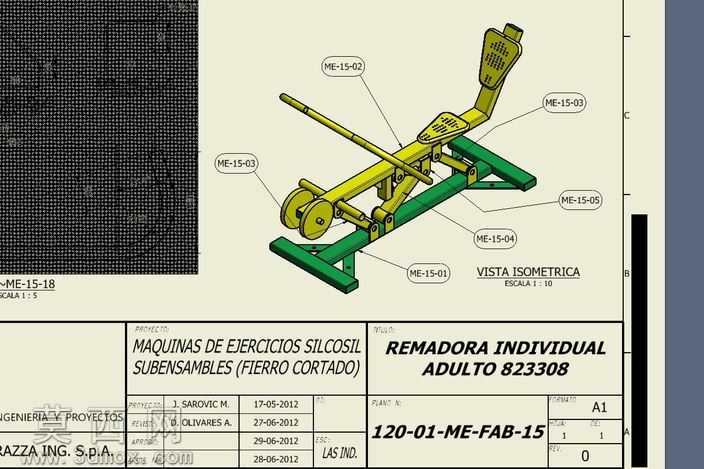

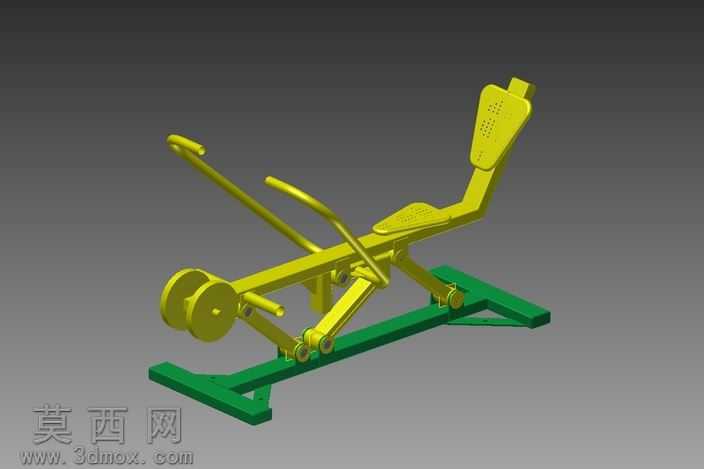

本作品为成人简易户外划船训练器械的三维设计模型，采用Autodesk Inventor完成全参数化建模，整体结构以方管型材作为主体承载框架，搭配冲压成型的座椅、划杆组件，完整还原了户外固定式划船训练器的真实机械构造。建模过程中严格遵循1:10的工程制图比例，对所有零部件进行独立参数化建模，包含底座支撑框架、滑动座椅组件、划动摇杆、传动滑轮组、脚踏限位结构共五大核心模块，每个零件均设置了精准的装配约束关系，可直接用于工程出图与生产参考。材质配置上，主体支撑框架采用哑光墨绿色喷塑钢材材质，模拟户外健身器材的防锈喷塑表面处理效果，座椅与划杆握持区域采用明黄色工程塑料材质，还原真实器材的防滑耐磨材质特性，金属传动部件配置了镀锌金属材质，区分不同功能部件的材质差异，渲染效果清晰展现各部件的装配关系与外观质感。结构设计上采用固定式三角支撑底座，保证户外放置时的结构稳定性，划杆与底座之间采用铰接结构实现转动自由度，搭配滑轮传动结构模拟真实划船动作的阻力反馈路径，座椅沿框架导轨方向设置滑动行程，匹配划船动作时的身体前后位移需求，所有铰接位置均预留了标准轴承安装位，符合实际机械加工的装配公差要求。设计思路围绕户外公共健身场景的使用需求展开，简化了商用划船器的复杂阻力调节结构，采用无动力纯机械结构设计，降低后期维护成本，整体结构无尖锐外露棱角，所有管材端部均设置封堵结构，兼顾使用安全性与户外耐候性，模型附带完整的等轴测工程视图，标注了各零部件的对应编号，可直接用于生产指导与结构验证。
