NTN F205方形带座轴承支撑结构

项目分类:轴承座 发布时间:2022-01-04 ID:494970

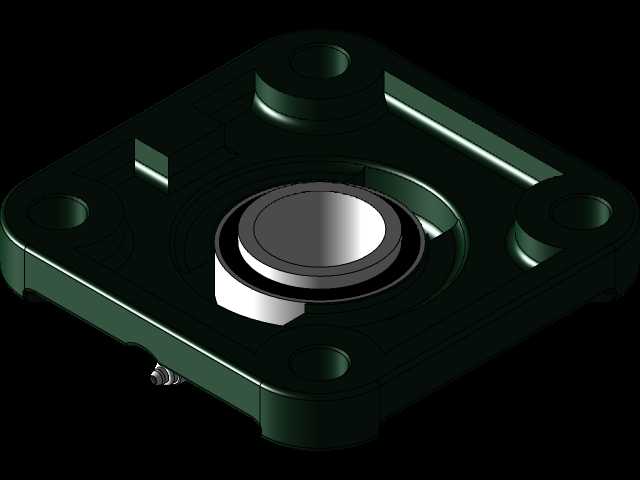

  • NTN F205方形带座轴承支撑结构

  在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位,这类方形凸台带座轴承是出镜率极高的支撑部件,不同于立式菱形座的安装适配场景,方形安装面的四个沉孔可以直接贴合设备安装板的平面,通过螺栓锁紧后能提供更均衡的抗倾覆力矩,尤其适合辊轴两端存在小幅径向跳动、或者设备运行中存在小幅振动的工况。从结构设计逻辑来看,这个组件的核心是将外球面球轴承嵌入压铸成型的方形铸铁座体内,座体中心的轴承安装孔做了精准的公差配合,轴承装入后外圈与座体孔实现过盈定位,避免轴承在负载下出现外圈跟转的问题。座体的四个安装沉孔做了锪平处理,螺栓锁紧时螺栓头可以完全沉入沉孔内,不会突出安装面,既避免了螺栓头干涉周边的传动部件,也能让安装面完全贴合设备基板,

  保证支撑面的平面度,减少安装应力带来的轴承早期磨损。座体上方的凸台结构并非多余设计,这个凸台一方面加高了轴承外圈的支撑高度,让轴承的受力点更靠近座体的加强筋位置,分散径向负载带来的应力集中,另一方面凸台内侧预留的润滑脂存储腔,可以在设备长期运行时缓慢向轴承滚动体补充润滑脂,延长维护周期,适合那些不方便频繁加注润滑脂的封闭设备腔体内部安装场景。从安装边界来看,这类方形座的安装孔距是标准化设计,四个沉孔的中心距对应行业通用的安装尺寸,选型时只要确认适配的轴径、安装面的螺栓孔位置,就可以直接替换同规格的其他品牌带座轴承,不需要重新加工设备安装板。轴承内圈的顶丝结构可以在轴穿入内孔后,通过拧紧内圈上的紧定螺钉,将内圈与转轴牢牢锁死,

  避免转轴在启停瞬间出现打滑空转,这种锁紧方式安装便捷,不需要额外加工轴上的定位台阶,非常适合现场改造、或者小批量设备的快速装配场景。在实际使用中,这类带座轴承可以自动补偿轴的少量同轴度误差,当设备机架焊接加工存在小幅形位公差、或者转轴受负载出现轻微挠曲时,轴承外圈可以在座体内做小幅的角度偏转,抵消安装误差带来的附加载荷,避免轴承出现卡滞、早期点蚀的问题。座体的边角位置做了圆弧过渡处理,没有尖锐的棱角,既减少了压铸成型时的应力集中,也避免安装维护时划伤操作人员。座体底部的平面做了精铣加工,平面度控制在合理范围内,安装时不需要额外加调整垫片就可以保证轴承的轴线与转轴轴线重合,减少装配调整的工作量。在传动系统的布局中,

  这类方形带座轴承通常成对使用,分别支撑在转轴的两端,承担转轴上带轮、链轮或者辊筒传递来的径向负载,部分带轴向串动余量的设计还可以承受小幅的轴向力,适合轻载、中低速的传动场景,比如小型皮带输送机的辊筒支撑、包装机械的送膜辊支撑、木工机械的导辊支撑等场景都能见到这类结构的应用。设计这类支撑结构时,需要注意安装面的刚性,如果安装板过薄,螺栓锁紧后安装板出现变形,会导致轴承座的安装面翘曲,让轴承内外圈出现偏斜,大幅缩短轴承的使用寿命,因此通常会在安装轴承座的位置对设备基板做加厚处理,或者焊接加强筋提升局部刚性。另外在装配时,紧定螺钉的锁紧扭矩需要符合规范,扭矩过大会导致轴承内圈变形,挤压滚动体造成运转卡滞,扭矩过小则会出现轴与内圈打滑,磨损轴颈的问题。日常维护中只需要定期通过座体上的注油嘴补充润滑脂,及时清理座体周边缠绕的物料碎屑、粉尘,就可以保证轴承长期稳定运行,这类结构的可靠性已经经过了大量工业场景的验证,是轻载传动支撑中性价比极高的标准化部件。
