燃气燃烧设备用GL8613点火装置结构设计

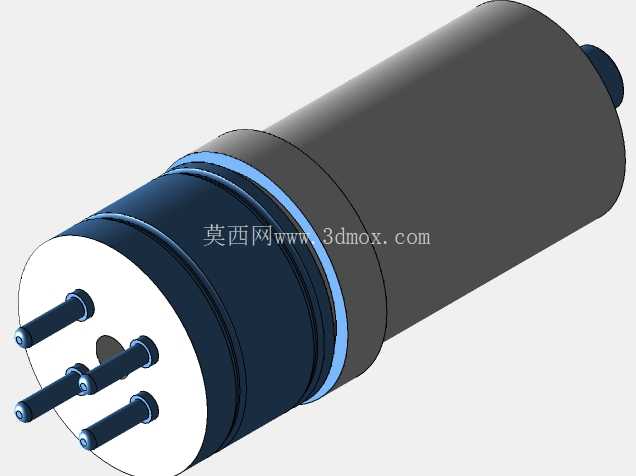

　　在工业燃烧控制系统、商用燃气加热设备、小型燃油燃烧机组的配套部件选型中，点火装置的结构可靠性直接决定整套设备的启动成功率与运行安全冗余，这款GL8613点火装置的三维结构设计，完全围绕现场安装适配、长期工况耐受、点火输出稳定性三个核心工程需求展开。从结构布局来看，整体采用圆柱密封式壳体设计，主体外壳做了阶梯轴式的直径过渡，靠近点火输出端的壳体段做了多层环形密封槽设计，可适配O型密封圈或者耐高温密封胶的填充安装，能够在燃烧舱附近的高温、多油污、存在轻微振动的工况下，避免外界杂质、水汽侵入内部的升压线圈与电路模块，保证高压输出的绝缘性能稳定。

　　伸出壳体的四根金属点火电极采用等距圆周排布，电极端部做了圆弧过渡处理，既可以保证高压放电时的电弧位置精准对准燃气出口的混合区，也能避免尖锐棱角在长期高温环境下出现氧化烧蚀过快的问题，电极与壳体端面的嵌合位置做了陶瓷绝缘衬套的预留结构，可隔绝高压电与金属壳体之间的爬电通路，避免出现壳体带电、点火能量泄漏的问题。在安装边界的设计考量上，整体圆柱壳体的外径公差按照h7级精度控制，可直接适配燃烧器预设的安装套筒，不需要额外做定制化的转接结构，壳体尾部的接线端做了小直径的出线凸台，既可以固定高压输出线缆的防弯折护套，也能在安装时作为轴向定位的基准面，保证四根点火电极伸入燃烧舱的深度处于设计要求的12-18mm区间内，避免电极过近被火焰长期直吹烧损，或是过远导致点火电弧无法有效引燃燃气混合气。

　　从功能实现的结构逻辑来看，壳体内部的腔体预留了足够的灌封空间，可填充环氧树脂类的耐高温灌封材料，将内部的升压绕组、触发电路完全固定，在设备运行产生的持续振动下，不会出现绕组位移、接线松脱的故障；壳体上的两道环形蓝色标识圈并非装饰结构，而是安装到位的标识线，现场装配时只要将标识圈与安装套筒的端面齐平，即可确认电极伸入长度、壳体密封位置都处于设计要求的状态，不需要反复测量调整，能大幅降低现场安装的操作难度与出错概率。不同于常见的外露式点火模块，这款密封圆柱结构的点火装置可以直接嵌入燃烧器的本体安装位，不需要额外设计独立的安装支架，整体外露体积更小，能减少设备外部的突出结构，降低运输、安装过程中磕碰损坏电极的风险。

　　在结构细节的处理上，点火电极的根部与绝缘衬套的配合面做了滚花结构设计，可增强与绝缘材料的结合力，在长期冷热交替的工况下，不会出现电极松动、移位的问题；壳体端面的中心预留了直径5mm的观察通孔，在设备调试阶段，可以通过该孔观察内部电弧的生成状态，不需要将整个点火装置拆下就能判断点火模块是否正常工作，大幅提升后期运维的排查效率。针对不同燃料类型的适配需求，该结构的电极伸出长度、电极间距都预留了参数调整空间，在三维建模阶段已经做了参数化关联，只需要调整对应参数就能快速生成适配天然气、液化石油气、轻柴油等不同燃料的点火端结构，不需要重新搭建整体壳体模型，能够缩短同系列产品的改型设计周期。在绝缘性能的结构匹配上，电极之间的中心距、电极与壳体内壁的最短距离都按照15kV高压输出的绝缘要求做了安全距离校核，即使在环境湿度达到85%的工况下，也不会出现极间击穿、壳体爬电的问题，保证点火能量能够全部集中在电极端部的放电位置，实现一次点火成功，减少设备启动阶段的燃料泄漏风险。
