汽车轮毂单元轴承枢纽结构设计

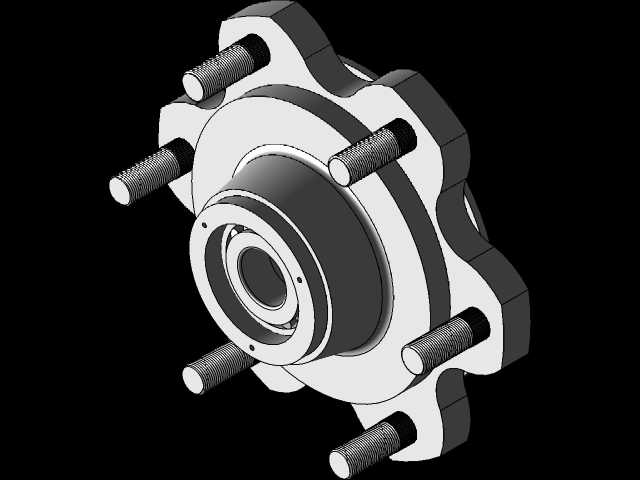

　　轮端枢纽作为底盘行走系统的核心受力部件，直接承担整车簧下质量的载荷传递，同时要在车辆加减速、转向、过颠簸路面时承受多方向的交变冲击，其结构合理性直接关系到行驶安全性与底盘NVH表现。从结构布局来看，该枢纽采用集成式轴承单元设计，将内圈、外圈、滚动体、密封结构与安装法兰整合为一体，相比传统分体式轮轴结构，省去了单独调整轴承预紧度的装配工序，能有效降低售后维修的装配误差风险。法兰端均匀分布的六根安装螺柱，对应乘用车常见的六孔轮辋安装规格，螺柱采用压装式设计嵌入法兰基体，螺柱的伸出长度经过匹配计算，既保证轮辋安装后螺母啮合长度满足螺纹连接的强度要求，又不会因伸出过长干涉制动防尘罩或轮辋内部空间。

　　中心的轴承腔体采用双列角接触球轴承的承载结构，可同时承受径向载荷与双向轴向载荷，适配车辆转向时的侧向力、制动时的纵向力矩，轴承内置的密封结构采用多唇口设计，能阻挡行车过程中泥水、沙尘侵入轴承滚道，避免润滑脂 early 失效，延长轮端部件的维护周期。在安装边界设计上，法兰背面的定位止口与转向节（或后桥桥壳）的安装位采用过渡配合，保证轮毂单元装配后的同轴度，避免行车过程中出现轮端跳动量超标的问题；中心通孔的尺寸适配半轴的穿过空间，可兼容前驱、后驱以及四驱车型的轮端布置需求，不需要针对不同驱动形式大幅修改周边安装结构。从实际应用场景出发，这类集成式轮毂枢纽多用于承载能力适中的城市SUV与中型乘用车，相比商用车使用的轮毂单元，

　　其结构更紧凑，重量更轻，能有效降低簧下质量，提升悬架的响应速度，改善轮胎的贴地性能。设计过程中，法兰盘的厚度经过受力仿真校核，在螺栓孔周边做了局部加厚处理，避免螺栓预紧力作用下法兰出现变形；轴承的预紧力在部件出厂前就已完成校准，装配时只需要将枢纽整体固定到转向节上，再安装制动盘、轮辋即可，大幅提升整车装配线的作业效率。外形轮廓上，法兰外缘采用圆弧过渡设计，避免应力集中，同时减少部件旋转过程中的空气阻力，螺柱的分布圆直径经过匹配计算，与同级别车型的制动盘安装孔位、轮辋孔位通用，具备较好的配件互换性，降低售后配件的储备成本。在功能实现层面，该枢纽不仅承担车轮的旋转支撑作用，还为轮速传感器的信号齿圈预留了安装位置，

　　可适配ABS防抱死系统的转速采集需求，不需要额外加装信号发生装置，进一步整合了轮端的功能模块。结构上的加强筋设计从轴承外圈延伸至法兰根部，在不额外增加过多重量的前提下，提升了法兰根部的抗弯强度，应对车辆过坑洼路面时的冲击载荷时，可避免法兰根部出现疲劳裂纹。
