带滑块锁紧结构外球面轴承单元

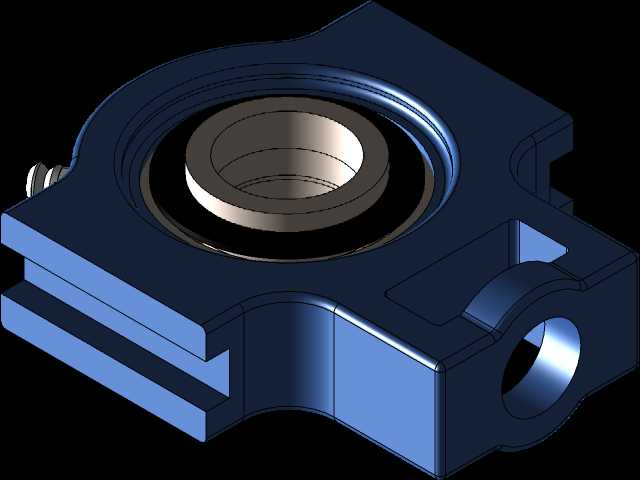

　　在各类输送线体、轻工包装设备、中小型农机的传动布局中，这类带滑块结构的轴承单元是极为常用的支撑部件，区别于固定式安装的立式、菱形座轴承，它的核心价值在于可以沿安装导向槽调整轴向位置，实现皮带、链条传动的张紧量调节，省去了额外设计张紧轮支架的工序，能大幅简化设备侧部的安装结构。从结构本身来看，这个单元采用滑块式铸钢基座作为承载主体，基座两侧设计有平行的安装导向边，可嵌入设备机架的对应滑槽内，安装时不需要在机架上加工高精度的同轴定位孔，只需要铣出对应宽度的导向槽，通过基座端部的顶丝或者调节螺栓，就能推动整个轴承单元沿槽滑动，调整到合适张紧位置后，再通过基座侧面的锁紧螺栓将单元固定在滑槽内，这种安装方式对现场装配的容错率很高，

　　即使机架加工存在小幅的位置误差，也能通过滑动调整补偿，非常适合现场改装、老旧设备维护更换的场景。内置的外球面轴承采用双密封结构，外圈与基座的安装孔采用球面配合，具备一定的自调心能力，当传动轴存在小幅的挠曲变形、或者安装时存在轻微的角度偏差时，轴承可以自动适配偏角，避免轴承内圈与轴的配合处出现附加载荷，大幅延长轴承的实际使用寿命。基座的侧面设计有注油通道，可直通轴承内部的储油腔，设备日常维护时不需要拆解轴承单元，直接通过注油嘴加注润滑脂即可完成保养，适配食品加工、物流输送等需要定期维护、长时间连续运行的工况。从安装边界来看，这类滑块座轴承单元的导向槽宽度、安装孔距、中心高都遵循通用的行业互换尺寸，

　　可直接替换同规格的进口或国产同型号单元，不需要重新修改机架的安装结构；轴承内圈采用顶丝锁紧方式与传动轴固定，装配时只需要将轴穿入内圈孔，拧紧内圈上的两个紧定顶丝即可完成轴与轴承的固定，不需要额外加工轴肩、锁紧螺母等定位结构，装配效率比传统的分离式轴承座提升40%以上。在实际选型应用中，这类滑块轴承单元常成对使用，分别布置在传动辊筒、从动带轮的两端，两端同步调整位置即可保证辊筒的平行度，避免皮带运行时出现跑偏的问题；部分工况下也会单个使用，作为小型悬臂传动轴的张紧支撑，比如小型提升机的尾部张紧端、木工机械的锯片轴支撑端，都能看到这类结构的应用。设计这类轴承单元的三维模型时，需要重点关注基座导向边的平行度公差、

　　轴承安装孔与导向面的垂直度公差，以及球面配合面的轮廓度要求，这些形位公差直接决定了单元安装后的滑动顺畅度与轴承的运转精度；同时基座上的锁紧螺孔位置需要避开内部的注油通道，避免加工时出现钻通油道的问题，注油通道的孔径通常控制在3-5mm，既能保证润滑脂顺利注入，也不会过度削弱基座的结构强度。轴承外圈与基座的球面配合需要预留0.02-0.05mm的间隙，既保证自调心功能的顺畅，也避免间隙过大导致运转时出现振动异响；内圈的紧定螺孔需要做锪平处理，保证顶丝拧紧后端面与螺孔端面贴合，避免运转过程中顶丝受振动松脱。在不同的应用场景下，这类滑块轴承单元的基座材质也会有区别，普通工况下采用灰铸铁铸造成型，成本低、减震性好；重载或者有冲击载荷的工况下会采用球墨铸铁或者铸钢材质，提升基座的抗冲击能力；腐蚀环境下则会采用不锈钢材质或者做表面喷塑处理，适配食品、化工等有防腐要求的场景。
