外转子网罩式轴流散热风机结构设计

　　在工业通风散热、制冷换热、设备冷却的各类场景里，这类外转子结构的轴流风机是应用频次极高的通用部件，从冷库冷凝机组、空压机散热模块、机柜通风系统到商用中央空调外机，都能见到同结构产品的身影。不同于常规内转子电机驱动的风机，该款风机采用外转子电机直驱叶轮的结构，电机转子外壳直接与叶轮中心轮毂连接，省去了皮带传动、联轴器连接的中间传动环节，传动损耗几乎可以忽略，同时整体轴向尺寸被大幅压缩，对于安装空间轴向余量有限的场景适配性更强。

　　从结构设计逻辑来看，风机的防护网罩采用等间距径向钢丝搭配多圈环形加强筋焊接成型，网罩钢丝的排布密度经过匹配校核，既能够满足外露旋转部件的防护安全要求，避免异物、人员肢体意外接触高速旋转的叶轮，又不会因为网丝过密造成过大的风阻损耗，影响风机的实际送风效率。网罩边缘采用卷边成型工艺，安装时可以直接贴合在安装面板的预留法兰面上，通过周边均匀分布的卡扣或者螺栓孔完成固定，安装定位便捷，不需要额外设计复杂的转接支架。

　　叶轮采用三叶片后掠式翼型设计，叶片的型线经过气动优化，叶片从根部到叶顶的安装角呈渐变过渡，能够在额定转速下保证气流沿轴向均匀送出，减少叶片表面的气流分离，降低运行过程中的气动噪声，同时提升风机的运行效率，在相同功率输入下能够获得更大的风量与风压参数。叶轮与外转子电机的连接采用中心轮毂过盈配合加定位销的固定方式，能够承受长期高速旋转带来的离心载荷，避免长期运行后叶轮出现松动、位移的问题，保证运行的动平衡精度。

　　安装边界方面，该类风机的安装面为圆形法兰结构，网罩外圈的安装孔位按照标准通用尺寸排布，适配行业内通用的安装开孔尺寸，选型替换时不需要对原有安装面板进行二次加工。风机的接线端从电机后端的中心位置引出，接线部位做了密封防护处理，能够适应多粉尘、轻微潮湿的安装环境，避免接线部位出现短路、锈蚀的问题。在实际设备选型匹配时，需要重点核对安装面的开孔直径、风机整体的轴向安装深度，确认安装空间内不会与周边的管路、结构件产生干涉，同时要根据散热需求匹配对应的风量风压参数，保证风机运行时能够带走足够的热量，将设备工作温度控制在合理区间内。

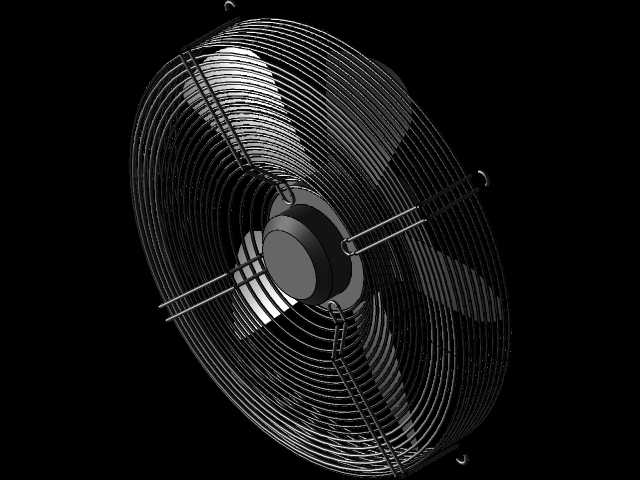

　　从三维建模的角度来看，该模型完整还原了风机的网罩、叶轮、外转子电机壳体的全部结构细节，网罩的钢丝排布、叶片的曲面型线、安装卡扣的结构都做了精准还原，在做设备整体装配设计时，可以直接将该模型导入装配体中，用于核对安装空间、做通风流道的初步仿真校核，也可以用于生成安装指导文件的示意图，不需要再从零开始测绘建模，能够大幅缩短结构设计阶段的建模周期。在做设备的散热系统设计时，这类风机的选型直接影响整套设备的运行稳定性，如果风机选型风量不足，会导致设备内部热量积聚，核心部件长期在超温环境下运行会大幅缩短使用寿命，而如果选型风量过大，又会造成不必要的能耗浪费，同时带来运行噪声超标的问题，因此在设计阶段通过精准的三维模型做装配干涉检查、流道匹配校核，是保证散热系统设计合理性的重要环节。
