SKKT32316E可控硅模块三维结构设计

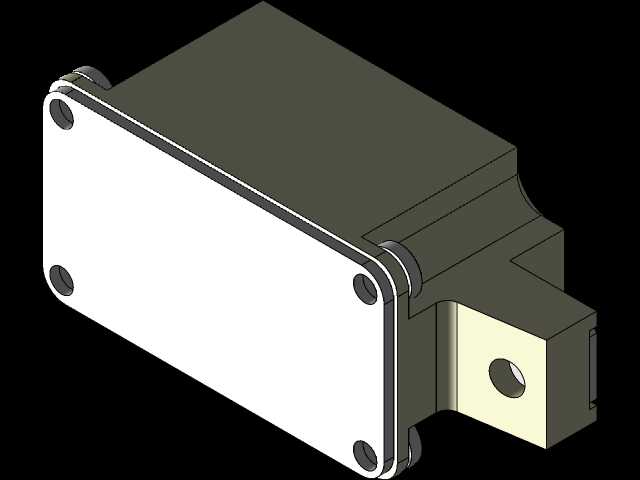

　　该三维结构还原的是工业电力回路中常用的大功率可控硅模块实体，这类器件普遍应用在工业整流装置、交流调压设备、电机软启动柜、逆变电源、无功补偿装置等场景中，承担着大电流通断控制、交流相位调节、整流变换的核心功能，是工业电力电子设备里的核心功率器件。从结构设计来看，模块主体采用密封式方形壳体结构，壳体一侧伸出扁平铜质主接线端子，端子上预制圆形安装孔，用于和主回路铜排通过螺栓压接固定，保证大电流导通时的接触可靠性，降低接触电阻带来的发热损耗。壳体的安装面为平整的金属底板，底板上预留四个对称分布的安装固定孔，可直接通过螺栓将模块固定在散热器表面，安装时需在底板与散热器接触面均匀涂抹导热硅脂，填充微观间隙降低热阻，

　　保证器件工作时产生的热量能够快速传导至散热器散出，避免芯片结温过高损坏。模块的上盖采用绝缘阻燃工程塑料材质，通过四周的密封结构与底座压合，既可以隔绝外界粉尘、潮气进入内部保护功率芯片，也能提供足够的电气绝缘性能，防止主回路高压与安装柜体、散热器之间发生爬电击穿。在实际设备选型安装时，需要重点关注该模块的安装边界尺寸：主接线端子伸出壳体的长度决定了柜内铜排的弯折预留空间，四个安装孔的孔位间距要和配套散热器的安装孔位完全匹配，避免强行装配导致壳体受力开裂；模块整体的厚度尺寸要考虑柜内的电气安全间隙，保证模块与周边其他元器件、柜体壁面之间留有足够的高压绝缘距离，不同电压等级的应用场景下安全间隙要求存在差异，

　　结构设计时需对照对应电气规范校核。从建模逻辑来看，该模型完整还原了器件的所有外部装配特征：包括壳体的倒角过渡、安装孔的沉台结构、接线端子的厚度与孔径、壳体与上盖的配合止口，完全可以直接用于成套设备的三维布局设计，在做柜体结构排布时，能够直接导入该模型进行干涉检查，提前验证铜排走向、安装空间、散热通道预留是否合理，避免实际生产装配时出现空间不足、器件干涉的问题。这类功率模块在实际应用中，往往是多只并排安装在同一块散热器上，建模时还原的真实外形尺寸可以帮助工程师准确计算相邻模块之间的安装间距，既保证足够的接线操作空间，也能避免模块之间热量相互堆积影响散热效率。接线端子的结构设计充分考虑了大电流导通的需求，扁平端子的截面积经过严格核算，

　　能够承载额定工况下的持续大电流，不会出现端子过热的问题，端子上的安装孔尺寸适配标准规格的铜螺栓，压接时可以配合弹垫、平垫保证长期运行下螺栓不会因为温度循环出现松动。壳体的边角采用圆弧过渡设计，既可以避免安装操作时尖锐边角划伤操作人员，也能减少塑料壳体注塑成型时的应力集中，提升壳体的机械强度，在承受安装压紧力时不会出现开裂破损。
