字符型液晶显示模组带安装板结构设计

　　做嵌入式设备结构设计的工程师，多半都跟这类字符型液晶显示模组打过交道，从早期的工业控制终端、小型检测设备面板，到现在的各类自助终端副屏、实验仪器参数显示区，这类模组的应用场景其实比很多人想象的要广。不同于大尺寸的彩屏模组，这类字符型显示单元主打低功耗、高可靠性，在不需要复杂图形显示、仅需要输出固定字符参数、运行状态、故障代码的场景里，它的稳定性远高于很多低成本彩屏，尤其是在工业现场存在一定电磁干扰、温湿度波动范围较大的环境下，这类单色字符屏的抗干扰表现一直很受设备研发人员认可。

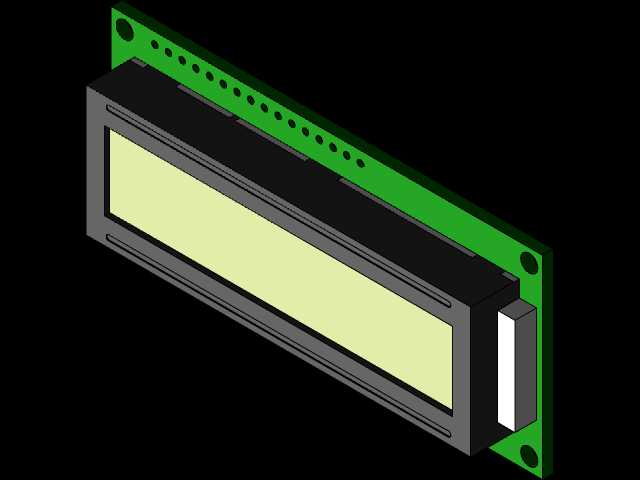

　　这次的结构设计，核心是把液晶显示本体和背部的驱动安装PCB做了一体化的装配边界整合，很多新手工程师在选型这类屏的时候，容易只关注屏的显示区域尺寸，忽略背部PCB的安装孔位、接插件突出高度，最后做面板装配的时候要么出现干涉，要么固定孔位对不上，不得不临时改面板模具，耽误项目进度。从结构上看，显示本体的黑色塑框是主要的定位基准，塑框边缘做了一圈细微的止口结构，装配的时候可以直接卡在设备前面板的开孔里，不需要额外做定位挡边，能减少面板加工的工序复杂度。背部的绿色PCB板比显示本体的宽度要多出一截，板上沿长度方向均匀排布了两排安装固定孔，孔位的间距是按照行业通用的安装规范做的适配，不管是用铜柱固定在设备内部的支架上，还是直接用螺丝锁在面板背面的螺柱上，都能找到对应的固定点位，不需要额外做转接板。

　　接插件的位置设计在PCB的短边侧端，而不是很多同类产品放在背部正中的位置，这个细节其实很实用——如果接插件在背部正中，设备内部的走线就需要在屏正后方预留足够的弯折空间，往往会挤占内部其他板卡的安装位置，把接插件挪到侧端之后，屏背部的空间就可以完全留给其他主控板或者电源模块，整体设备的厚度可以做的更薄。显示区域的视窗面和塑框表面做了齐平处理，没有突出的边缘，前面板贴防护面膜的时候可以完全贴合，不会出现膜片起翘、积灰的问题，很多现场使用的设备，长期运行后面板缝里积灰难清理，就是因为屏体和面板之间存在台阶差，齐平设计能很好的解决这个运维痛点。

　　设计过程中也特意核对了安装的边界尺寸：显示本体的厚度方向，从视窗表面到PCB背面的总厚度控制在常规嵌入式安装的预留尺寸范围内，PCB上的元件最高高度没有超过塑框的背部平面，也就是说装配的时候，PCB背面可以直接贴装在设备内部的安装筋位上，不需要额外预留元件避让空间。安装孔的孔径做了适配M2.5螺丝的尺寸，孔位周围做了露铜处理，锁螺丝的时候不会出现压伤PCB线路的问题，同时孔位距离板边的距离满足安规的爬电距离要求，即使在有高压模块的设备内部使用，也不会出现绝缘安全问题。

　　从实际使用的角度看，这类显示模组的结构设计不需要做太多花哨的改动，核心是把装配的容错率做高，把现场安装、后期维护的便利性考虑进去。比如很多现场维护的时候，需要更换屏模组，如果安装孔位的公差做的太小，稍微有点加工误差就装不上去，这次的孔位设计特意留了合理的安装公差，即使面板的螺柱位置有0.2mm以内的偏移，也能顺利装配到位。另外塑框和PCB之间的连接，用的是卡扣加局部点胶的固定方式，比单纯用卡扣固定的可靠性更高，在设备有一定振动的使用场景下，比如车载小型设备、移动检测仪器上使用，也不会出现塑框和PCB松脱、显示偏移的问题。

　　很多工程师在做这类配件的三维建模时，容易忽略接插件的插针突出长度，导致后期做线束建模的时候出现长度计算错误，这次的模型里完整还原了侧端接插件的插针长度、塑壳外形，在做整体设备装配的时候，可以直接用来校核线束的弯折半径、走线空间，不需要再单独测绘接插件尺寸，能节省不少结构校核的时间。同时显示区域的有效显示范围也做了准确的还原，在做前面板丝印的时候，可以直接参考模型里的显示区边界来设计丝印框的位置，避免出现丝印框和显示区错位，导致显示内容被遮挡的问题。
