多通路集成式液压阀块结构设计

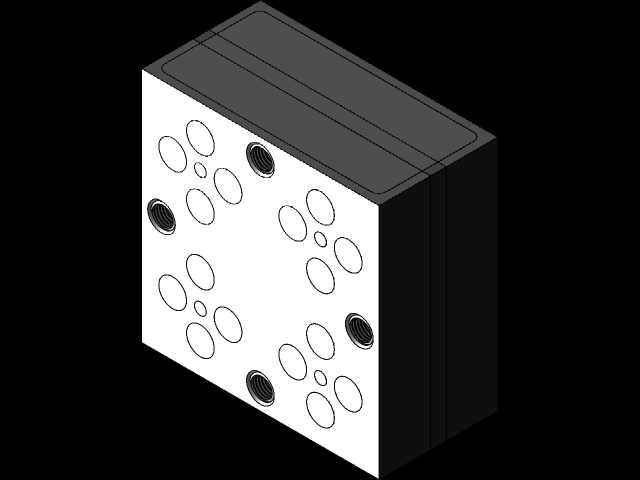

　　在液压系统的集成化设计场景中，这类阀块是替代分散式管路连接的核心部件，常见于中小型液压站、工程机械液压控制回路、自动化产线的液压执行单元配套中，能够把原本需要多根油管、多个管接头连接的溢流、节流、换向等控制油路，全部集成在金属块体内部，大幅减少管路接头带来的泄漏点，同时压缩整个液压控制单元的安装空间，降低现场布管的装配工作量。从结构上看，该阀块采用长方体块式基体设计，六个平面均可作为阀件安装面或者油路通口面，正面排布的多组环形安装孔位，分别对应不同通径的插装阀、管式接头或者油路堵头的安装位置，其中四个带内螺纹的深孔是主油路的外接油口，用来连接液压泵的压力油入口、执行元件的工作油口以及回油通路，其余的浅孔分为两类，

　　一类是插装阀的安装定位孔，孔径和深度匹配对应规格的螺纹插装阀尺寸，保证阀件装入后能精准对接内部油路，另一类是工艺孔的堵头安装位，是加工内部交叉油路时留下的工艺通道，最终用钢珠或者螺塞封堵实现密封。设计这类阀块的时候，首先要梳理整个液压回路的油路逻辑，明确压力油、回油、控制油的通路走向，在块体内部排布孔道的时候要避免不同压力等级的油路出现异常连通，同时要控制孔道之间的壁厚，尤其是高压油路和回油路之间的壁厚，要满足系统最高工作压力下的强度要求，防止出现阀体开裂或者油液内泄。孔道的转弯处要尽量减少急弯，降低油液流动的沿程压力损失，对于流量较大的主油路，孔径要匹配系统的额定流量，避免通流面积不足导致油液温升过快。安装边界方面，

　　这类阀块的外形是规整的长方体，安装时可以通过块体边角的安装孔固定在液压站的安装面板或者阀组支架上，所有外接油口都集中在单侧立面，方便现场接管操作，其余立面用来安装插装阀、压力传感器等控制元件，元件之间的间距要预留足够的扳手操作空间，避免安装阀件时出现工具干涉，同时要考虑阀件接线或者接管后的最小安全距离，保证后期维护的时候能单独拆卸某一个阀件而不需要拆除周边其他元件。实际应用中，这类集成阀块相比传统的管式连接结构，能让液压系统的结构更加紧凑，尤其是在移动设备的液压系统中，更小的安装体积意味着能给其他功能部件留出更多布置空间，更少的管路接头也能降低设备运行过程中因为管路振动带来的接头松动泄漏风险，在长期运行的工况下，

　　集成式阀块的维护点更少，故障排查也更加直观，只需要检测对应阀件的工作状态就能判断油路问题，不需要逐段排查管路泄漏点。设计建模过程中，需要先确定所有外接元件的安装尺寸，包括插装阀的安装螺纹规格、插入深度、油口位置，管接头的螺纹规格、密封形式，然后在三维模型中排布内部油路，每一条油路的孔深、孔径都要和对应的通流需求匹配，交叉油路的位置要做精准的布尔运算，避免出现工艺孔残留或者油路不通的问题，建模完成后还要模拟所有阀件的装配过程，检查是否存在装配干涉，尤其是阀件装入后是否会和相邻的阀件、接头出现空间冲突，同时要校核块体的最小壁厚，结合材料的许用应力计算高压工况下的结构强度，对于承受高压的主油路孔道，还要考虑应力集中的影响，在孔道的交叉位置做适当的圆角处理，降低应力集中系数。
