圆柱形双接口端盖密封结构件

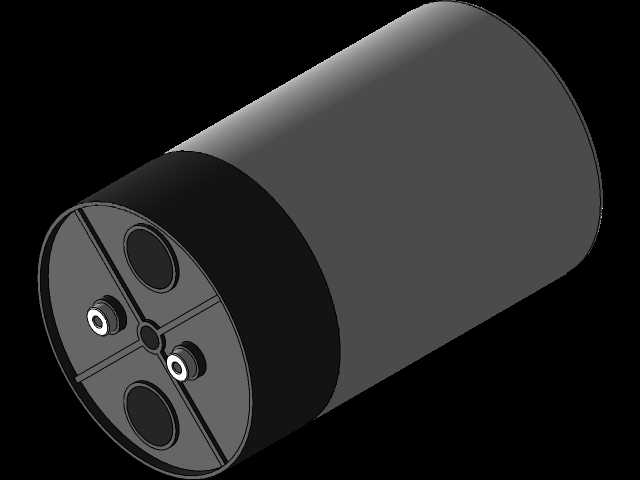

　　在流体输送、小型承压腔体、低压气动回路的配套结构中，这类带双接口的圆柱端盖是十分常见的配套零件，日常接触到的小型净水处理单元滤筒端封、低压气动回路的缓冲腔体端盖、小型储能元件的端部密封结构，都能看到同类型结构的应用。从结构设计逻辑来看，该零件采用圆柱筒体配合端盖的一体化布局，端面上设置两个带密封槽的外伸接口，同时预留两个圆形通腔，端盖与筒体结合位置做了加厚凸台设计，用来抵消装配时的压紧应力，避免薄壁筒体在端盖锁紧过程中出现形变导致密封失效。

　　实际选型使用时，首先要关注安装边界的匹配度：筒体的外径尺寸需要和配套的壳体筒身内径保持过渡配合，配合公差通常选H7/h6级别，既保证装配时的同轴度，又不会因为过盈量过大导致装配困难；端面上的两个外伸接口采用标准外螺纹结构，接口根部做了退刀槽处理，方便管路接头拧到底部实现端面密封，接口中心的通孔直径根据通流需求设计，能够满足常规低压流体的通流要求，不会出现通流截面不足导致的压损过大问题。端面上另外两个圆形沉腔，一方面是作为流体的进出导流通道，和内部的滤芯、导流板配合实现流体的折流路径，另一方面也起到减重作用，在不降低端盖结构强度的前提下减少零件用料，降低整体重量。

　　设计这类结构件时，首先要考虑承压工况下的应力分布：端盖和筒体连接的根部位置是应力集中区域，因此做了圆弧过渡处理，避免直角结构带来的应力开裂风险，尤其是在使用改性PP、ABS这类工程塑料注塑加工时，圆弧过渡能够有效减少注塑过程中的内应力残留，提升零件的长期使用可靠性。端面上的三个定位凸点，是装配时的对位标识，用来和筒身的定位槽配合，保证接口方向和管路排布方向一致，避免装配后接口错位导致的管路弯折问题。两个接口的密封槽采用标准O型圈槽设计，槽宽和槽深匹配常用的线径3.5mm的橡胶O型圈，装配后压缩率控制在20%-25%区间，既能保证0.6MPa以内工况下的静密封效果，又不会因为压缩量过大导致O型圈永久变形失效。

　　从安装场景来看，这类端盖通常采用卡箍压紧或者螺纹旋合的方式和筒体连接，端盖外圈的加厚凸台就是用来承受卡箍的压紧力，凸台表面做了平面度处理，粗糙度控制在Ra1.6以内，保证和密封垫片接触时不会出现缝隙泄漏。如果是用于水处理滤筒场景，端盖内部还会和滤芯的端封配合，两个接口分别作为进水和出水通道，流体从一个接口进入筒身内部，穿过滤芯层后从另一个接口流出，端面上的导流筋会引导流体均匀穿过滤芯截面，避免出现偏流导致的滤芯局部过早堵塞。如果是用于小型气动缓冲腔体，端盖的接口会连接调速阀和气管，腔体内部安装活塞和复位弹簧，端盖的端面平面度直接影响活塞运动的同轴度，因此设计时端盖内端面和筒体内壁的垂直度公差要控制在0.05mm以内，避免活塞运动时出现卡滞。

　　建模过程中需要注意几个细节：一是筒体的壁厚要保持均匀，避免注塑时出现缩痕，通常壁厚设置在2.5-3mm区间，和端盖的加厚位置做渐变过渡，不要出现壁厚突变；二是接口的外螺纹要符合标准管螺纹的参数，牙型角55度，螺纹收尾长度控制在2-3个螺距，避免接头拧入后出现螺纹啮合不足的问题；三是端面上的所有尖角都要做倒钝处理，外棱边倒C0.5的倒角，既避免装配时划伤操作人员，也能减少应力集中。在实际装配验证时，要重点测试接口的拉拔强度和密封性能，在1.5倍额定工作压力下保压30分钟，不能出现渗漏和结构形变，接口位置在承受50N的侧向拉力时，不能出现开裂和松动。这类结构件虽然看起来结构简单，但细节设计直接影响整套设备的运行可靠性，尤其是密封相关的尺寸公差，哪怕0.1mm的偏差都可能导致整体泄漏，因此建模时需要严格把控配合尺寸的公差带，同时预留足够的加工和装配余量，适配不同加工工艺的精度偏差。
