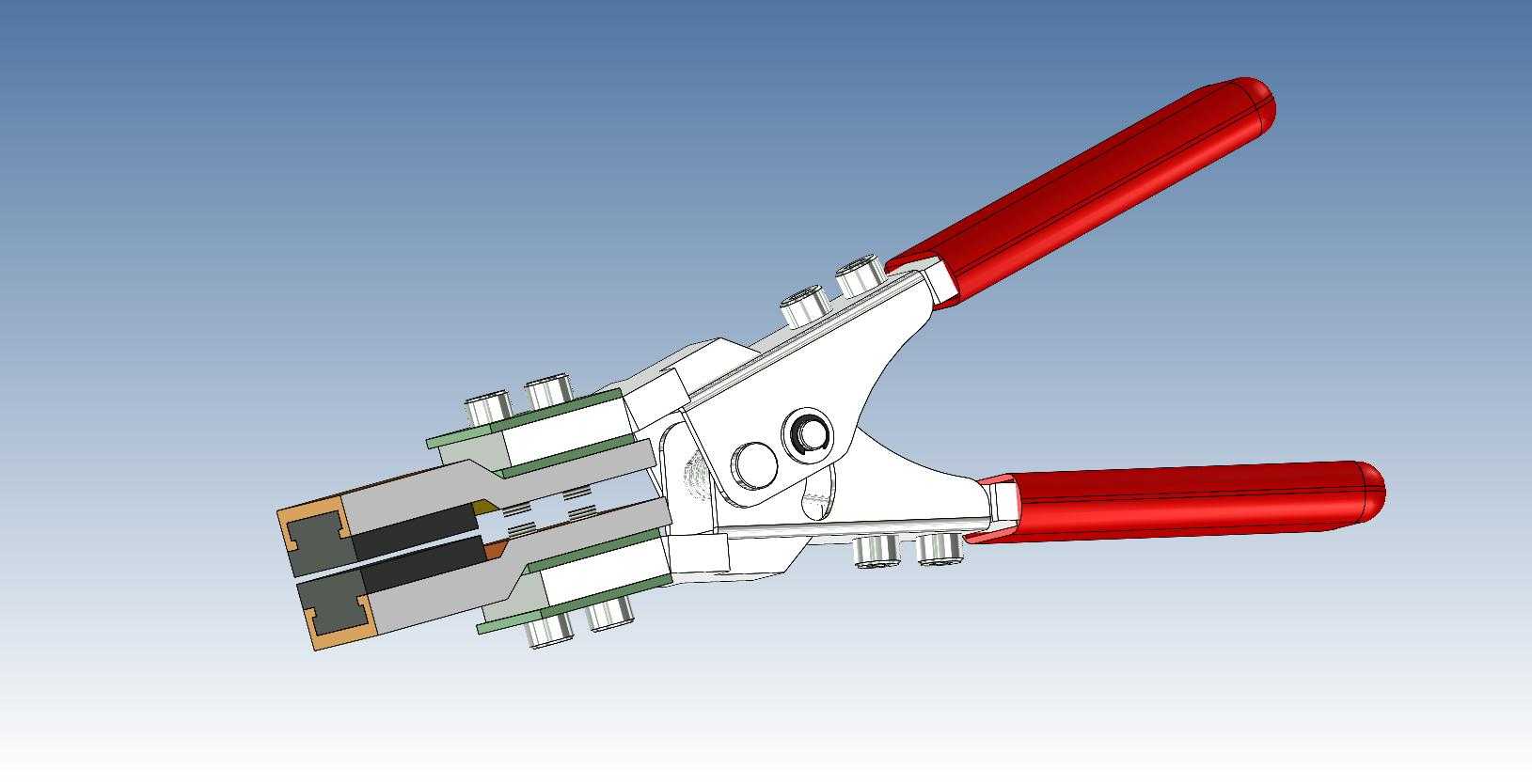

手动杠杆式钳型夹持工装结构设计

　　这款手动钳式夹持结构，在电子元器件引脚成型、线束端子压接、薄金属片材对位夹持这类需要稳定握持力的工位上适配性极强，尤其是在小批量多品种的装配线、维修工位上，相比气动夹持元件不需要布设气源管路，手持操作的灵活度更高，作业人员可以根据实际工件的夹持需求，实时调整握力大小，避免刚性夹持对薄壁工件、脆性元器件造成的压伤变形。从结构逻辑来看，整个钳体采用杠杆增力的设计思路，握把部分的力臂长度经过匹配计算，作业人员施加普通握力时，钳口端就能输出足够的夹持力，不需要额外施加过大的手部力量，长时间重复操作也能降低手部疲劳感。钳口部分采用模块化的嵌块设计，不同的作业场景可以更换对应齿形、材质的钳口嵌块，比如夹持软质线束时可以更换带防滑橡胶层的嵌块，

　　夹持金属薄片时可以更换带细齿纹的淬火钢嵌块，不需要更换整个钳体就能适配不同的作业需求，大幅降低了工位工具的配置成本。钳体的主体连接部分采用销轴铰接结构，铰接位置的配合间隙经过严格控制，既保证开合动作顺畅无卡滞，又避免间隙过大导致钳口错位，影响夹持精度。握把部分套有绝缘防滑的护套，一方面在涉及低压电路的作业场景下能提供基础的绝缘防护，另一方面防滑纹理可以避免手部出汗或者沾有少量油污时出现打滑的情况，提升操作的稳定性。从安装与使用边界来看，这款钳具为纯手动操作工具，不需要额外的安装固定，作业人员可以随身携带，在狭窄的设备内部维修空间、流水线旁的临时作业工位都能直接使用，整体长度控制在单手握持的舒适范围内，

　　钳口最大开合度可以覆盖常规小型工件的夹持需求，钳体主体采用高强度合金钢板冲压成型，关键受力部位做了加厚处理，长期承受夹持载荷也不会出现结构变形、铰接松旷的问题。在结构细节设计上，钳体的铰接销轴端部做了防脱处理，避免反复开合过程中销轴窜出导致结构散架，钳口的开合轨迹做了平行度优化，夹持工件时两个钳口面可以完全贴合，不会出现单侧受力导致工件歪斜的情况，对于需要精准对位的压接、夹持作业来说，这点设计可以有效降低作业不良率。相比普通的尖嘴钳、老虎钳这类通用钳具，这款结构的钳口夹持面更宽，夹持时的压强分布更均匀，不会在软质工件表面留下明显的压痕，同时杠杆增力结构让同等握力下的夹持力更大，夹持硬度稍高的金属工件时也不会出现打滑松脱的情况。

　　在实际产线应用中，这类钳具常被用于PCB板上元器件的引脚弯折固定、小型线束的端子预压、薄金属垫片的对位夹持、塑胶件的毛边修剪夹持等工位，因为不需要外接动力源，在没有气源、电源的户外维修场景、临时装配场景下也能正常使用，工具的适配场景非常宽泛。钳体的整体重量经过平衡设计，重心落在握把的中心位置，手持操作时不会出现头重脚轻的情况，长时间握持作业的手部负担更小，握把的弯曲弧度贴合人手握持的自然形态，握力可以顺畅传递到钳口位置，不需要刻意调整握持姿势就能完成稳定的夹持操作。
