车辆机柜用襟翼式翻板铰链结构

　　做车载机柜结构设计快十年，这类翻板铰链是车载柜体里最容易被忽略但又直接影响运维体验的零件，早年做特种车辆改装项目时，曾因为选的普通合页在颠簸路段出现门板下垂、锁扣对位偏差的问题，后来接触到这类襟翼结构的铰链，才解决了车载场景下的铰接可靠性痛点。

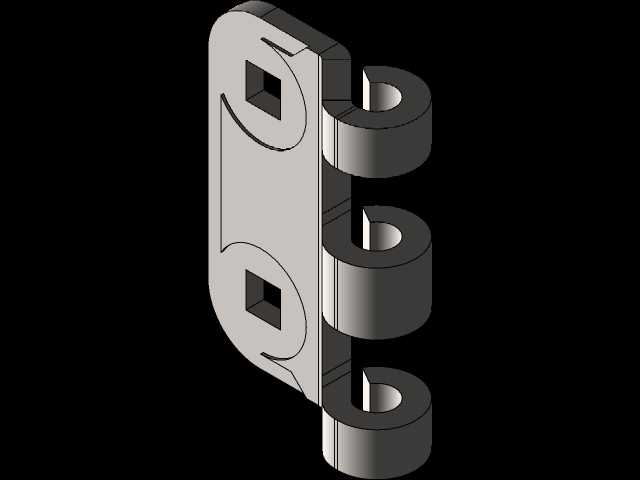

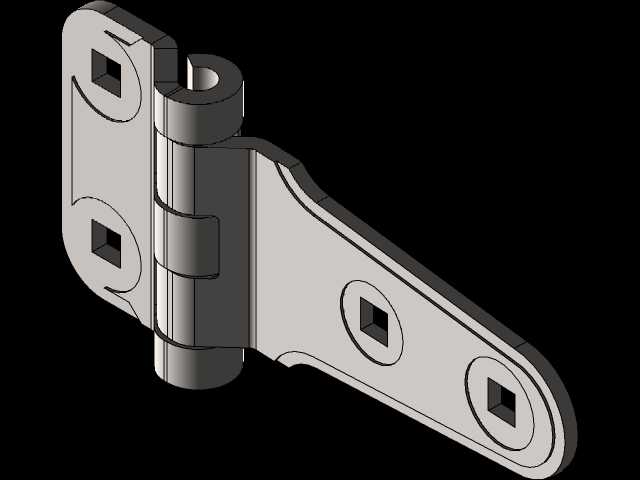

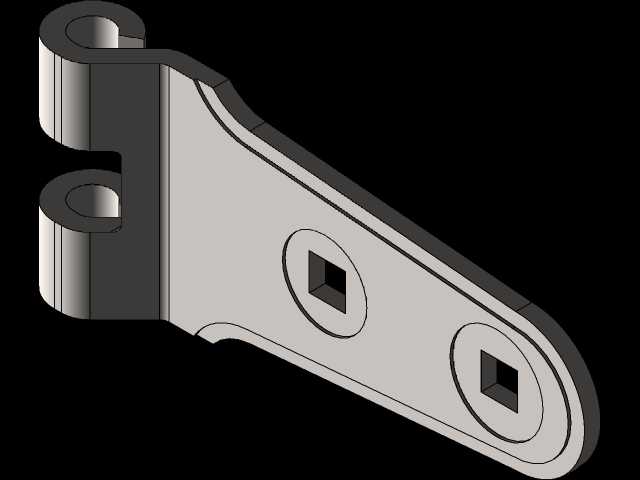

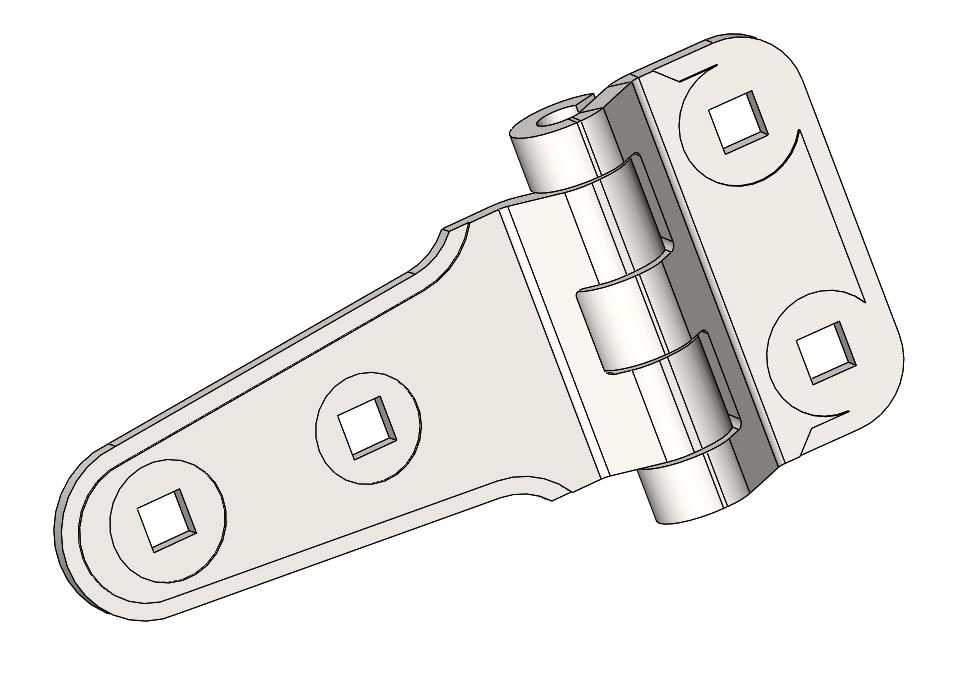

　　这类铰链的核心应用场景集中在车载通讯机柜、车载电气控制柜、特种作业车辆的侧翻检修门、设备舱翻板部位，和民用家具、普通工业机柜的合页不同，车载场景的铰接件要承受持续的振动载荷，还要应对户外温差、粉尘、偶尔的雨水侵蚀，普通薄款合页用在这类场景，往往半年不到就会出现转轴旷量、安装孔位撕裂的问题。从结构上看，这款铰链采用不对称襟翼设计，长翼侧对应翻板门板，三个方形安装沉孔沿翼板长度方向等距排布，短翼侧对应机柜固定立柱，两个方形安装沉孔靠近转轴侧布置，这种孔位排布是经过载荷计算的：翻板开启时，长翼侧承受的弯矩更大，三个固定点能将门板载荷均匀分散到门板基材上，避免单点受力导致的板材开裂；短翼侧靠近转轴，受力集中在铰接根部，两个固定点完全能满足立柱侧的载荷需求，同时不会过多占用立柱的安装空间，毕竟车载机柜的立柱内部还要走布线槽、安装接地铜排，预留的安装位本就紧张。

　　转轴部分采用多段卷边铰接结构，不是普通合页的两段式卷边，三段式的卷边包裹能让转轴的接触长度更长，单位面积承受的径向载荷更小，振动工况下转轴的磨损速度会大幅降低，卷边的配合间隙控制在0.1mm以内，既保证翻板转动时没有卡滞，又不会出现横向窜动，避免翻板关闭时和门框出现错位。翼板的边缘做了圆弧过渡处理，没有尖锐的冲压棱角，一方面是安装时不会划伤施工人员的线缆、手套，另一方面在车辆行驶过程中，不会因为振动摩擦磨破相邻的线束绝缘层，这是车载配件设计里很细节但非常必要的处理。

　　安装边界上，这款铰链的翼板厚度适配车载机柜常用的1.5mm-2mm冷轧钢板门板，安装时不需要在门板上做额外的沉台加工，方形沉孔适配M6的方颈螺丝，安装时螺丝不会跟转，单人就能完成门板的挂装固定，不需要额外扶着螺丝背帽。翻板的开启角度可以达到120度，完全满足检修时的操作空间需求，不会因为开启角度不够挡住运维人员的操作视线，转轴的阻尼感经过调校，翻板开启到任意角度都能保持悬停，不会因为车辆停在有坡度的路面就出现翻板自动回落砸人的情况。

　　设计这类铰链的时候，首先要考虑的是载荷匹配，不能直接拿民用合页改参数，要根据车载场景的振动谱做疲劳校核，翼板的弯折角度要和门板、门框的贴合面完全匹配，安装后翼板和板材完全贴合，不会出现翘边导致的应力集中；转轴的材质要和翼板做硬度差匹配，避免同材质咬合出现磨损卡滞，表面处理采用喷塑工艺，和机柜柜体的表面涂层附着力匹配，不会出现色差或者涂层脱落生锈的问题。很多新手做车载机柜设计时，往往只关注锁具、风机这些显眼的配件，忽略铰链的选型，最后现场调试时才发现门板下垂、开关卡滞，再返工更换配件反而耽误项目进度，这类经过实际场景验证的铰接结构，能大幅降低后期的运维故障率。
