攀岩用双快挂连接组件结构设计

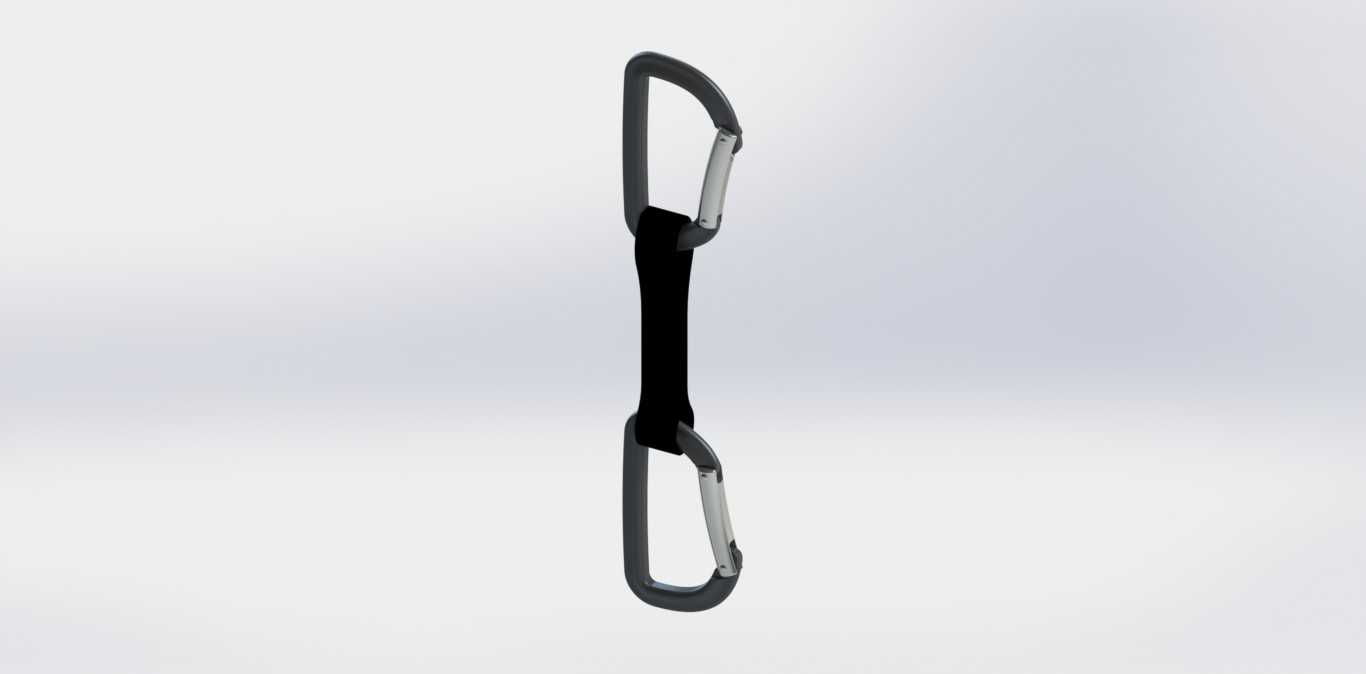

　　这套快挂组件的设计核心围绕户外攀岩场景的实际使用需求展开，区别于单只快挂的单点连接形式，采用双锁扣加织带连接的结构，主要用于攀岩过程中保护点与绳索之间的快速衔接，也可拓展用于高空作业、探洞、户外速降等需要临时承重连接的场景，能够在复杂作业环境下实现快速挂接与脱卸，同时保证连接状态的可靠性。从功能特性来看，两端的锁扣采用D型截面设计，相较于传统圆形截面挂扣，D型结构能够将承重载荷更多分配到锁扣的主轴段，也就是远离开门的直边区域，这部分的结构强度远高于锁门侧，在额定载荷下的形变量更小，安全冗余更高。锁门部分采用弹簧复位结构，常态下保持闭合状态，挂接时只需向内按压锁门即可完成挂入，松开后自动回弹锁止，避免作业过程中绳索意外脱出。

　　中间的连接织带采用高强度尼龙编织材质，设计时预留了合适的长度，既能够在两个挂点之间形成足够的缓冲距离，减少绳索与岩壁之间的摩擦，也不会因为长度过长导致绳索摆动幅度过大，影响攀爬过程中的稳定性。设计过程中首先考虑的是承重边界，按照户外安全装备的受力要求，单只锁扣的主轴静载荷需要满足人体坠落时的冲击载荷要求，建模时对锁扣的弯折处做了圆弧过渡处理，避免应力集中导致的结构断裂，锁门与锁扣本体的配合间隙控制在0.2mm以内，既保证锁门开合顺畅，不会因为岩尘、细小砂砾进入导致卡滞，也不会因为间隙过大出现绳索从缝隙中滑出的风险。外形尺寸方面，单只锁扣的长度控制在10cm左右，宽度在6cm上下，这个尺寸既能够保证单手操作时的握持手感，

　　戴防滑手套也能顺利完成挂接动作，同时不会因为体积过大增加不必要的重量，整套组件的重量控制在100g以内，不会给攀爬者带来过多的负重负担。安装边界上，这套快挂不需要额外的固定安装结构，使用时只需将一端锁扣挂入岩壁上的膨胀螺栓挂点或者岩塞挂点，另一端挂入攀登绳索即可，两端锁扣的开门尺寸设计为2cm左右，能够顺利穿过常规直径10-12mm的攀岩绳索，也能适配市面上绝大多数标准攀岩挂点的挂耳厚度。在结构细节处理上，锁扣的所有外边缘都做了R1以上的圆角打磨，不会出现锋利边缘切割绳索或者织带的情况，中间织带与锁扣的连接位置采用压合固定加缝线补强的结构，建模时特意在锁扣的织带穿孔处做了内凹的限位槽，避免织带在受力时左右窜动，导致磨损不均匀。

　　针对户外使用的复杂环境，锁扣本体采用7075铝合金材质的设计参数，表面做硬质阳极氧化处理，既能够减轻整体重量，也具备足够的耐磨与抗腐蚀性能，能够适应高湿度、高盐雾的户外环境，不会因为短期的雨水侵蚀或者岩壁摩擦出现结构强度下降的问题。锁门的弹簧采用不锈钢材质，避免长期使用后出现生锈失效的情况，弹簧的弹力经过调校，按压力度控制在15N左右，既不会因为弹力过大导致单手按压困难，也不会因为弹力过小在轻微触碰下出现意外开门的情况。在实际使用场景中，这套双快挂组件能够有效减少绳索与岩壁棱角的摩擦，当攀爬者出现坠落情况时，中间的织带能够起到一定的缓冲作用，同时双锁扣的结构能够避免单个挂点失效带来的安全风险，相较于单只快挂，这种结构在路线设置时能够更快地完成保护点的搭建，也能在复杂地形下调整绳索的走向，减少绳索的弯折角度，延长绳索的使用寿命。建模过程中对所有配合面都做了公差匹配，锁门的转轴与安装孔之间采用间隙配合，保证在低温环境下也不会因为材料收缩出现锁门卡滞无法开合的问题，织带的宽度设计为18mm，与锁扣穿孔的宽度完全匹配，受力时织带的受力面均匀，不会出现局部应力过大导致织带断裂的情况。
