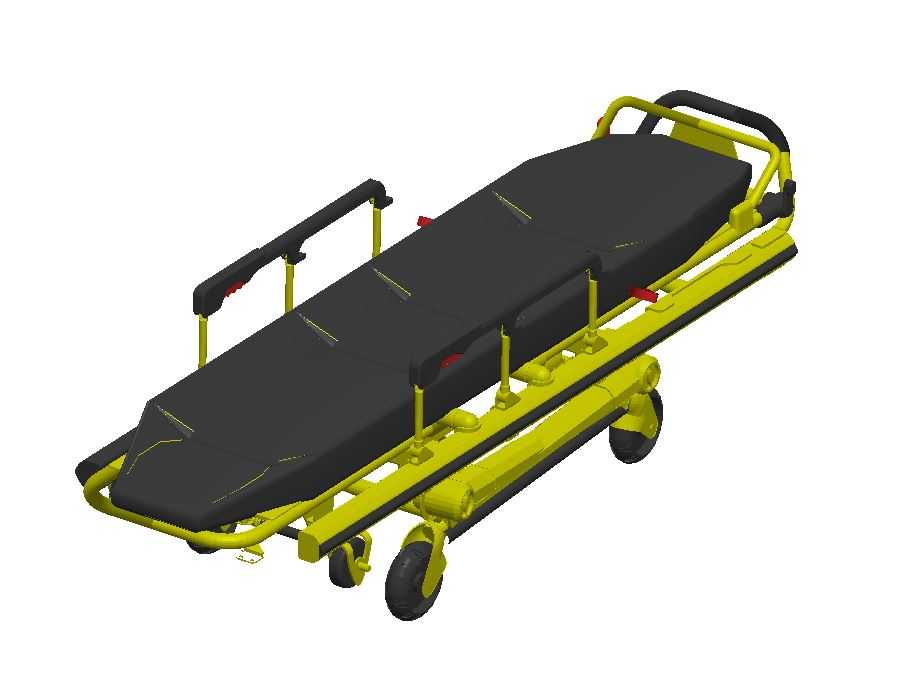

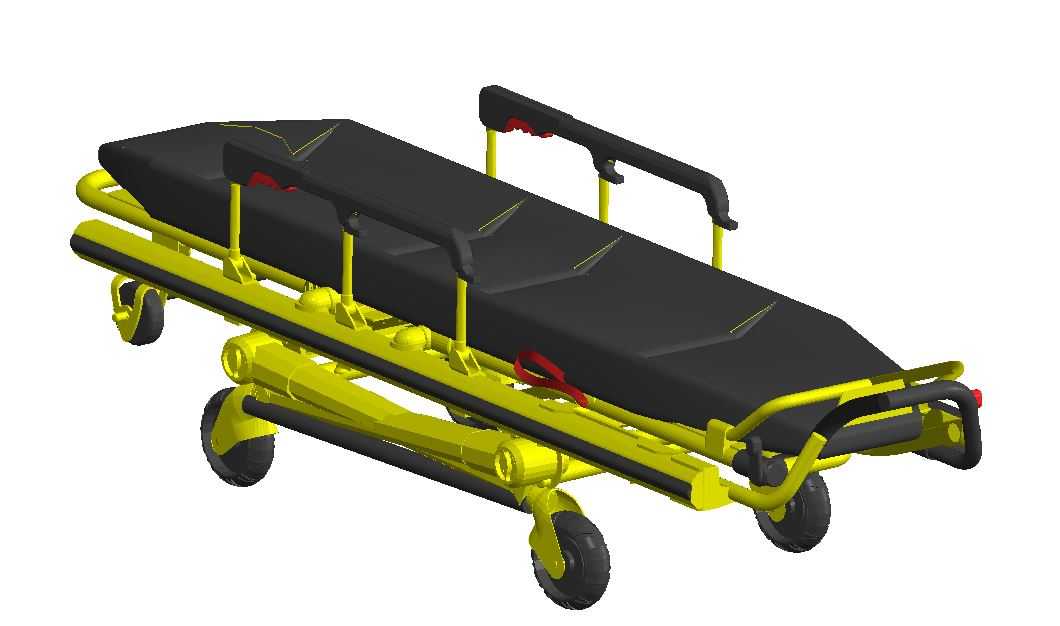

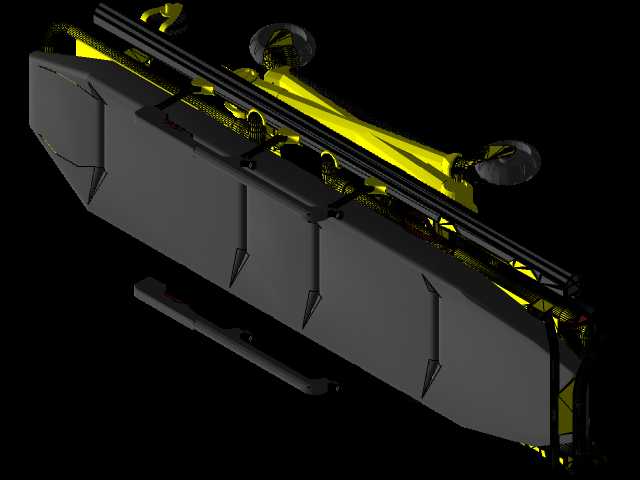

救护车承载担架结构三维数模设计

　　该担架结构主要适配院前急救、院内转运、突发公共卫生事件救援等场景下的救护车搭载需求，核心用途是在病患转运全流程中提供稳定的承载支撑，同时适配救护车舱内的固定接口，避免车辆行驶过程中出现滑移、侧倾风险，保障转运过程中病患的体位稳定，减少二次伤害概率。从功能特性来看，该结构采用分体式承载框架设计，主承载梁沿担架长度方向通长布置，侧部设置多道加强筋结构提升抗扭刚度，框架边缘做圆弧包边处理，避免转运过程中剐蹭医护人员或舱体内饰；底部设置与救护车舱内固定锁止机构匹配的安装位，推入舱体后可自动卡合锁定，解锁操作仅需扳动侧部释放把手即可完成，操作力控制在单手握持可操作范围内，适配急救场景下的快速操作需求。设计过程中优先考虑了承载冗余，

　　主框架采用变截面梁结构，在病患躯干对应的中部承载区域做截面加厚处理，头脚两端在满足刚度要求的前提下适当做减重优化，平衡整体重量与承载能力，整体静态承载安全系数不低于2.5，可适配不同体重的病患转运需求，同时框架上部预留了绑带固定孔位、输液架安装接口、监护设备挂载点位，可根据急救需求快速加装配套附件，无需额外在框架上钻孔加工。外形尺寸方面，该担架整体宽度控制在救护车舱内通行宽度的下限范围内，可顺利通过标准救护车的侧开门与尾门，推入舱体后与舱壁两侧预留足够操作间隙，方便医护人员在转运途中开展急救操作；长度方向适配常规救护车舱内的担架安装位尺寸，推入锁定后前端与舱内隔板预留缓冲间隙，后端与尾门之间留有医护人员操作空间，

　　安装边界完全匹配主流急救车型的舱内固定点位，无需对原车结构做改装即可直接搭载。结构细节上，担架底部设置可收放的支撑脚结构，在地面推行时支撑脚落下配合滚轮实现平稳移动，推入救护车舱时支撑脚自动向上收折，不会与舱内地板的凸起结构产生干涉；侧部的扶手结构做防滑纹理处理，医护人员推行或抬运时可稳定握持，扶手高度符合人体工程学设计，长时间握持操作不易产生疲劳。框架的连接节点全部采用刚性连接设计，关键受力位置做圆角过渡避免应力集中，在车辆急加速、急减速、转弯等工况下，框架整体形变量控制在安全范围内，不会出现结构异响或永久变形。该结构的建模过程中对所有运动部件做了干涉检查，支撑脚收折、锁止机构动作、附件安装等操作全程无运动干涉，

　　各部件的装配公差预留合理，实际生产时可直接参考数模开展钣金下料、焊接组装工序，减少试制阶段的调整工作量。针对急救场景下的消毒需求，框架外表面做平整化设计，无难以清洁的死角结构，可直接采用常规医用消毒剂擦拭消毒，不会残留污渍或消毒液体，满足院感防控相关要求。
