双轴栏板式货运挂车结构设计方案

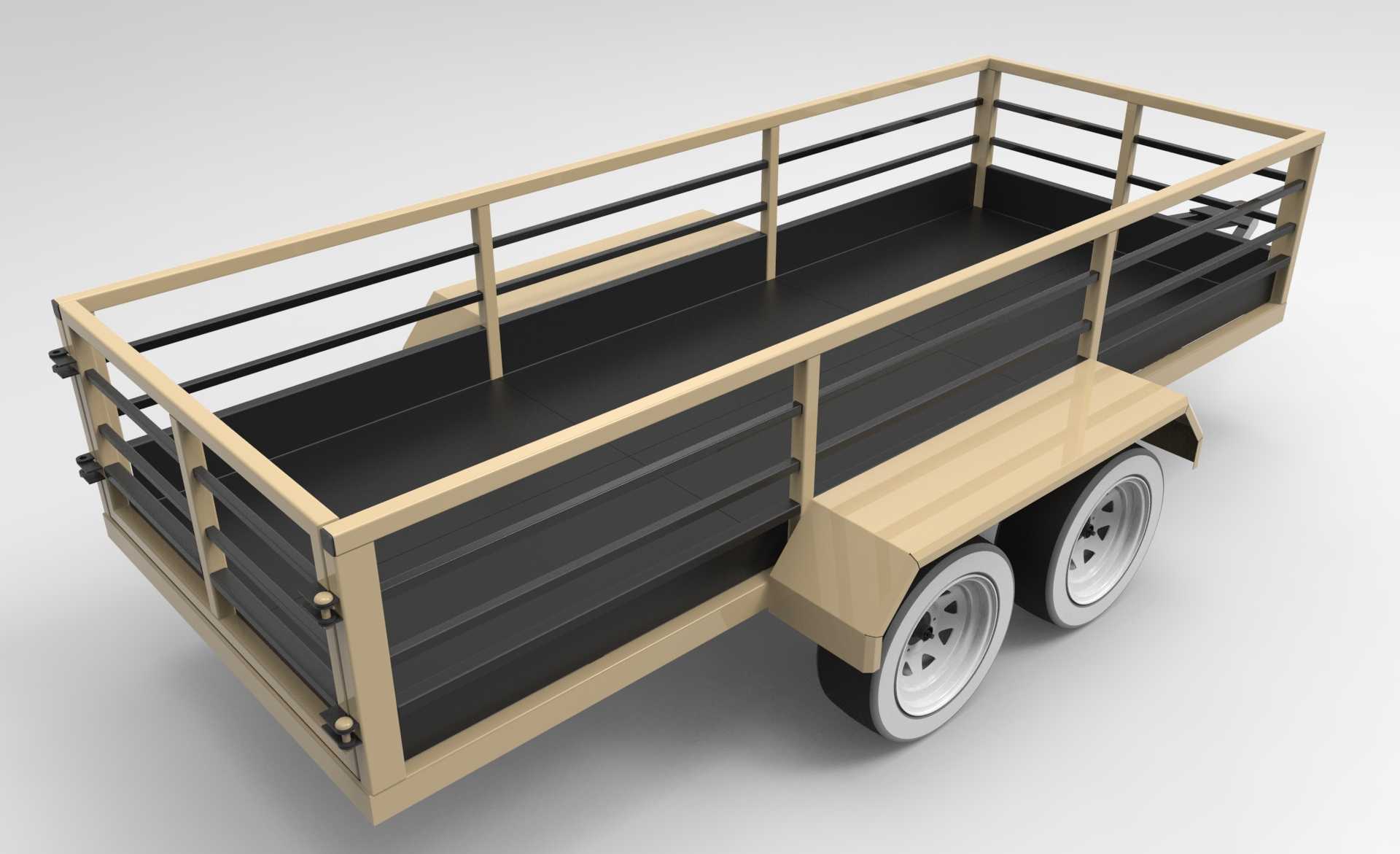

　　这款双轴栏板式挂车主要面向短途场内转运、城郊零散货物接驳、农用物资运输等场景设计，可适配多数轻型牵引车的牵引接口，满足小批量散货、建材、农产品、轻型设备的转运需求，在厂区内部周转、乡村货运、工地短驳等场景下具备较强的适配性，无需复杂的装卸辅助设备即可完成常规货物的装载作业。从结构设计逻辑来看，整车采用低重心布局思路，货台高度控制在适配人工装卸与常规叉车作业的区间，双轴布置形式可将单轮承载载荷控制在轻型轮胎的额定承载范围内，相比单轴挂车具备更好的行驶稳定性，在非铺装路面行驶时可减少单轮受冲击后的载荷突变，降低轮胎爆胎、轴体变形的风险。货厢部分采用框架式栏板结构，侧边主立柱采用等间距布置，立柱间设置上下两道横向防护横杆，

　　既可以防止运输过程中散装货物从侧边滑落，也不会过多遮挡装卸作业的操作空间，栏板底部与货厢底板采用铰接结构，可根据装卸需求向下翻倒，拓展侧面装卸的操作空间，适配不同形态货物的装卸要求。货厢底板采用波纹压型钢板结构，相比平板结构具备更高的抗弯强度，在同等板材厚度下可承受更大的集中载荷，避免长期装载重型货物出现底板凹陷变形的问题，底板下部设置多道横向承托梁，承托梁与车架纵梁采用焊接连接，保证载荷可以均匀传递到车架整体结构上，避免局部应力集中导致的结构开裂。行走机构部分采用双轴并列布置，轮距设置符合道路行驶的轮距规范，轮胎选用轻型载重轮胎，搭配钢制轮毂，轮轴与车架之间采用钢板弹簧作为弹性元件，可过滤行驶过程中路面传递的颠簸振动，

　　减少对所载货物的冲击，同时钢板弹簧结构具备维护简便、可靠性高的特点，适合在维护条件有限的场景下长期使用。牵引部分设置在车架前端中部，牵引销高度符合轻型挂车的通用接口标准，可适配多数轻型皮卡、农用拖拉机、场内牵引车的牵引装置，牵引架与车架纵梁采用三角加强结构焊接，在牵引起步、紧急制动时可将牵引力均匀分散到车架两侧纵梁，避免牵引部位出现应力集中断裂的问题。车架整体采用矩形钢管焊接成型，两根主纵梁贯穿整车长度，中间设置多道横梁连接形成框架结构，所有焊接部位均做满焊处理，焊后进行应力释放处理，减少长期使用过程中的焊接变形问题。整车外形尺寸控制在轻型挂车的常规通行范围内，宽度满足普通道路的通行限宽要求，长度适配常规货物的装载需求，

　　转弯半径设计适配狭窄厂区、乡村道路的转弯场景，无需过大的转向空间即可完成掉头、转弯操作。栏板高度设置兼顾了货物围挡需求与装卸便利性，过高的栏板会增加人工装卸的抬升高度，过低则无法满足散装货物的围挡要求，当前设计的栏板高度可满足多数袋装、箱装、散装货物的围挡需求，同时不会给人工装卸带来过多阻碍。在细节设计上，栏板侧边设置有快拆式锁止机构，栏板关闭时可自动锁止，需要打开时仅需扳动锁扣即可完成解锁，操作简便无需额外工具；车架后部设置有通用型尾灯安装位，可根据使用需求加装尾灯、反光标识，满足道路行驶的安全要求；轮拱部分采用一体式冲压护罩，可防止行驶过程中车轮带起的泥水飞溅到货厢内部，同时避免货物掉落与轮胎发生干涉。这款挂车的结构设计充分考虑了不同使用场景的通用性，没有设置过多复杂的专用结构，整体结构简单可靠，维护成本低，既可以用于常规的货物运输，也可以根据使用需求在货厢底板上加装专用固定装置，用于特定设备、异形货物的转运，具备较强的改装拓展空间。双轴的承载设计让整车额定承载能力相比同尺寸单轴挂车提升近一倍，同时行驶过程中制动距离更短，行驶稳定性更好，在坡道、非铺装路面行驶时的操控安全性更高，适合在路况条件复杂的场景下使用。
