自动倒带铝箔纸卷包覆加工设备

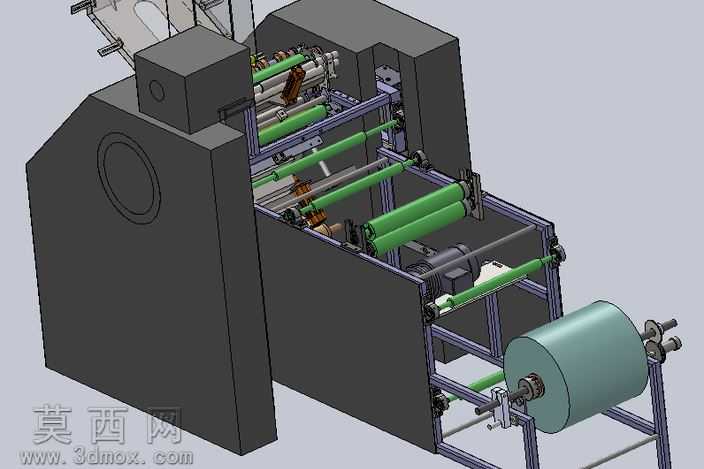

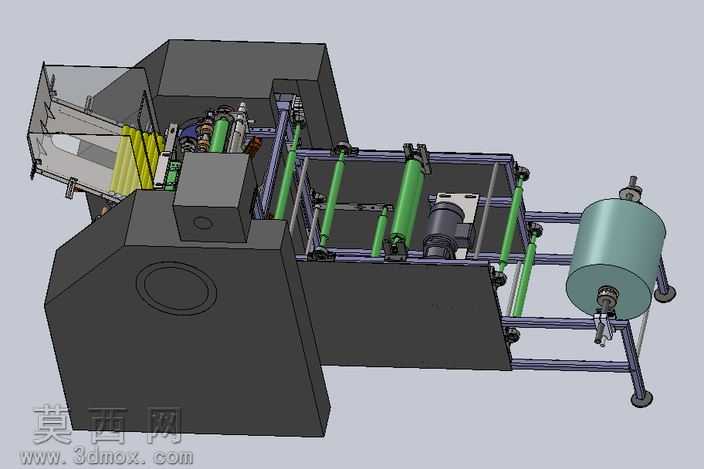

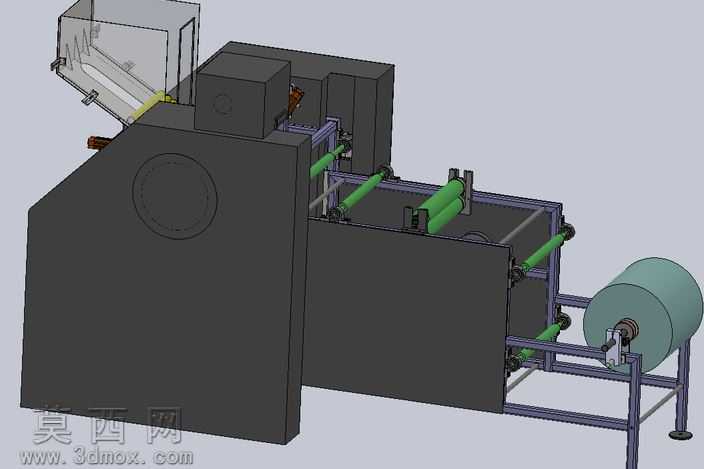

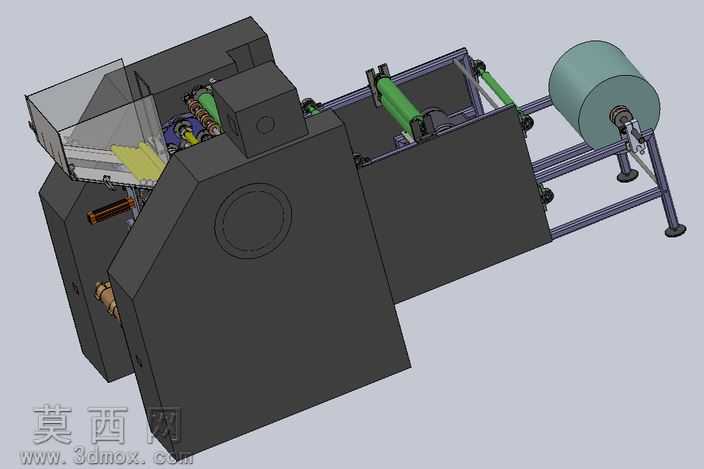

该设备三维模型采用主流三维机械设计软件完成全参数化建模，整体结构按照实际工业生产设备的布局逻辑搭建，完整还原了自动倒带铝箔和纸机的各功能模块。模型从放卷单元开始设计，右侧设置大直径卷材安装工位，配套可调节支撑辊组与导向辊结构，所有辊轴均按照实际传动逻辑设置同轴心配合关系，辊面采用哑光金属材质渲染，还原工业胶辊与金属导辊的真实质感。设备中部为卷绕包覆工作区，框架采用标准方管焊接结构建模，机架表面做深灰色哑光漆面材质处理，各传动辊的安装支座均按照实际装配关系设计，预留合理的安装间隙与调节空间，可清晰展示卷材走料的完整路径。设备左侧为上料与控制单元，集成纸管自动上料机构、涂胶组件与主传动箱体，主箱体侧面设置圆形检修端盖，还原真实设备的维护结构设计，上料机构的料斗采用半透明浅灰色材质渲染，可直观展示内部待加工纸管的存放空间。模型整体尺寸按照2.60×1.30×1.62米的实际设备参数等比例缩放，各部件之间的装配层级清晰，运动部件的活动范围符合机械设计逻辑，无干涉错位问题。设计过程中优先考虑设备的功能实现逻辑，针对25至40毫米直径纸管的加工需求，适配280至400毫米的卷绕宽度参数，最高200米每分钟的卷绕速度对应的传动结构布局合理，PLC控制模块的安装位置预留充足的走线与操作空间，涂胶机构的位置对应纸管上料工位，可实现纸管自动上料、表面涂胶、定长铝箔包覆卷绕的全流程动作模拟。渲染阶段采用工业场景常用的柔和环境光，突出金属机架、辊轴、卷材等不同部件的材质差异，整体模型结构完整，可直接用于设备方案展示、结构教学演示或后续的工程图导出参考。
