单头连续式容器封口作业设备结构设计

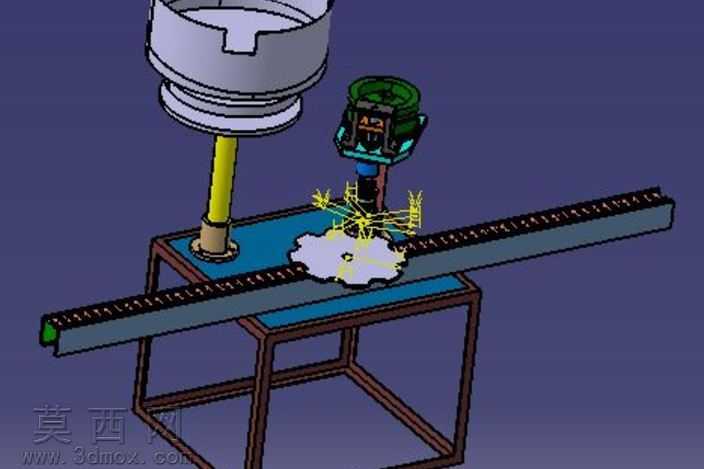

本作品为单头封口作业设备的三维建模成果，建模过程中遵循机械设计的实际装配逻辑，对设备各组成部分进行了1:1比例的参数化构建，完整还原了设备的功能结构与运行逻辑。模型整体采用方管焊接机架作为承载基础，机架部分通过型材拼接的结构设计保证整体刚性，建模时对机架的连接节点、支撑脚结构都做了精细化处理，还原了焊接机架的实际受力结构特征。设备上部设置有垂直布置的压合封口执行机构，该机构以导向立柱作为运动基准，搭配可上下往复运动的压合封头，封头部分根据封口作业的工艺需求做了适配性的型面设计，建模时还原了封头与待封口容器的配合公差特征，保证压合作业时的对位精度。压合机构旁侧设置有容器定位工装，该工装可对输送线上流转的待封口容器进行精准卡位，避免压合作业时容器出现偏移，建模时对工装的卡位结构、弹性定位组件都做了分层建模，清晰展示了定位动作的实现原理。设备中部贯穿布置有长距离输送线体，线体采用带式输送结构，搭配侧边导向条对容器流转路径进行约束，线体与压合工位的衔接处设置有止位结构，可在容器到达封口工位时自动暂停输送，配合压合机构完成封口作业。建模过程中对各运动部件的运动行程做了参数化约束，可直观模拟设备从容器上料、输送定位、压合封口到下料输出的完整作业流程。材质渲染方面，对机架部分赋予金属方管的磨砂钢材材质，输送线体赋予防滑输送带的橡胶材质与侧边型材的铝合金材质，压合封头赋予镀铬金属的亮面材质，定位工装部分根据组件功能分别赋予工程塑料、弹簧钢等对应材质，通过材质区分清晰展现各部件的功能属性。整体设计围绕中小批量容器封口的作业需求展开，在保证单头封口作业精度的前提下，通过直线输送线实现工件的连续流转，兼顾了设备的作业效率与结构简洁性，模型完整保留了各部件的装配关系与尺寸参数，可直接用于设备的方案展示、结构优化以及生产加工参考。
