工业传动滚子链条三维结构设计

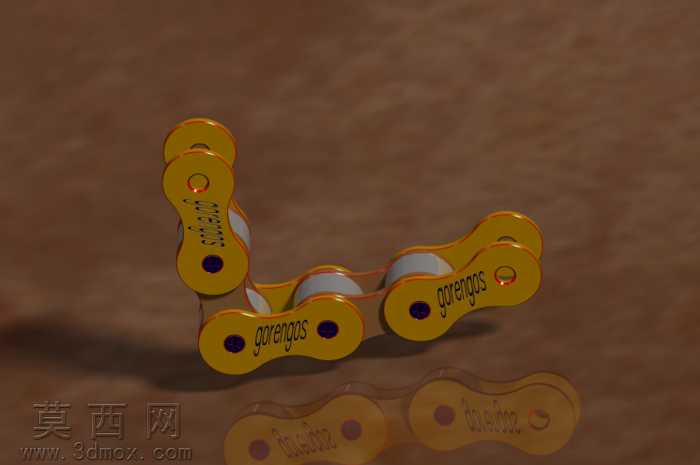

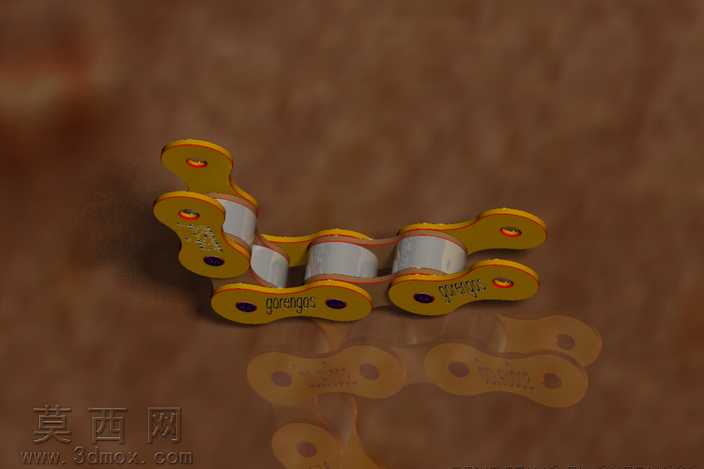

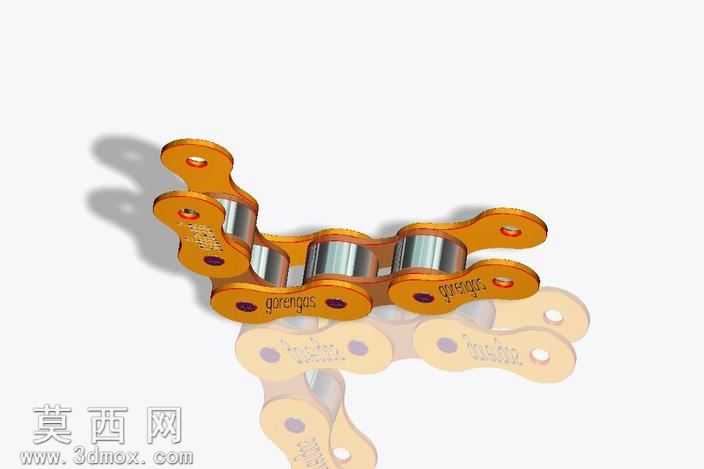

本作品为工业传动用滚子套链的三维数字化模型，建模过程严格遵循机械设计标准中传动链条的尺寸规范，先以基准平面定位单节链节的核心装配基准，分别构建外链板、内链板、销轴、套筒、滚子五个核心组成零件。建模阶段对链板的轮廓采用样条曲线过渡优化，规避尖角应力集中结构，对销轴与链板的过盈配合面、套筒与内链板的装配面、滚子与套筒的间隙配合面分别做了公差预留的结构处理，保证各零件装配后可实现真实的相对转动效果。完成单节链节的虚拟装配后，通过阵列与角度约束完成多节链节的串联拼接，模拟链条弯折的活动状态，还原链条可绕链轮灵活传动的结构特性。材质编辑阶段，针对不同零件匹配对应工业材质：内外链板采用合金结构钢材质，添加表面镀锌的钝化金属质感，调整粗糙度参数模拟冲压成型后的哑光金属表面；销轴与套筒采用高碳轴承钢材质，提升表面高光反射强度，体现热处理后的高硬度表面特性；滚子表面添加轻微的耐磨涂层质感，区分不同零件的材质差异。渲染阶段采用暖调柔光打光方案，主光源从侧上方投射，突出链板表面的品牌压印字符细节与轮廓立体感，辅光源补正暗部阴影，避免装配缝隙处出现死黑区域，背景采用哑光棕褐色质感衬托金属零件的质感，同时添加柔和的地面反射效果，增强模型的真实呈现度。设计过程中重点还原了链条的铰接活动结构，每处链节的转动副都添加了合理的活动限位约束，既可以呈现平直张紧的传动状态，也可以模拟绕链轮弯曲的弯折形态，完整复现现实中传动套链的结构特性与运动逻辑，可用于机械传动结构教学演示、传动系统虚拟装配校验、设备传动方案可视化展示等场景。
