石油管道作业用液压拉马三维设计作品

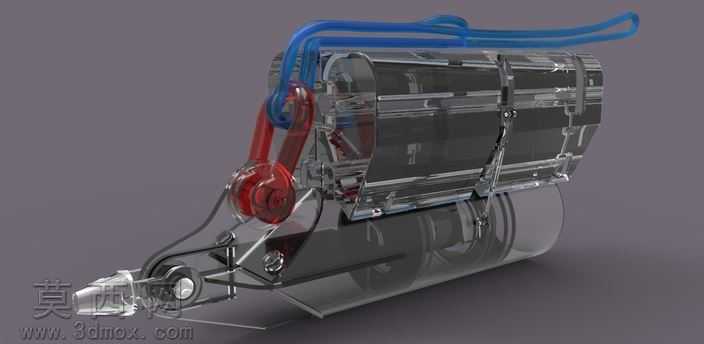

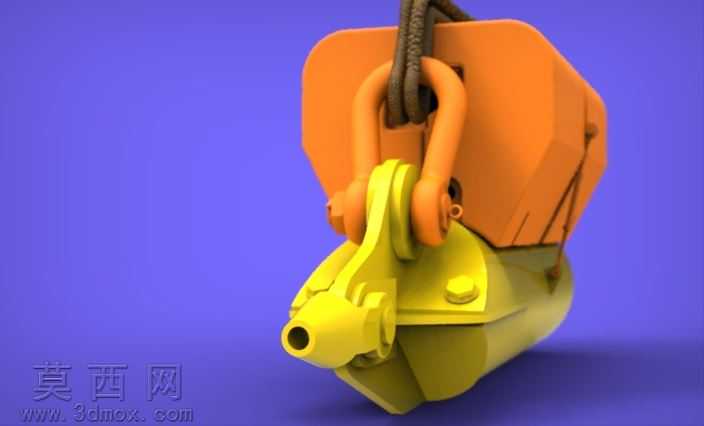

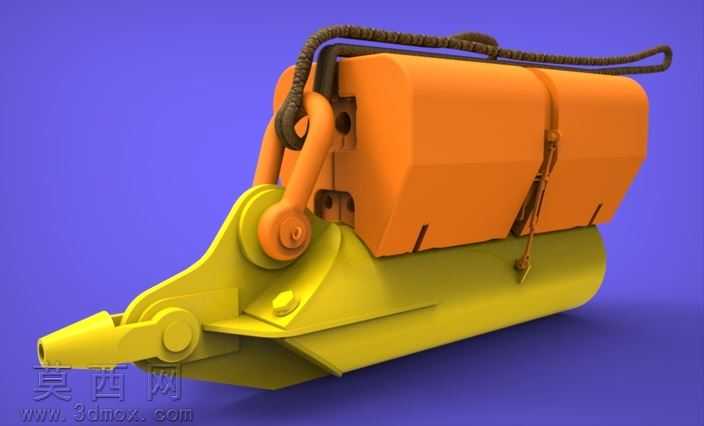

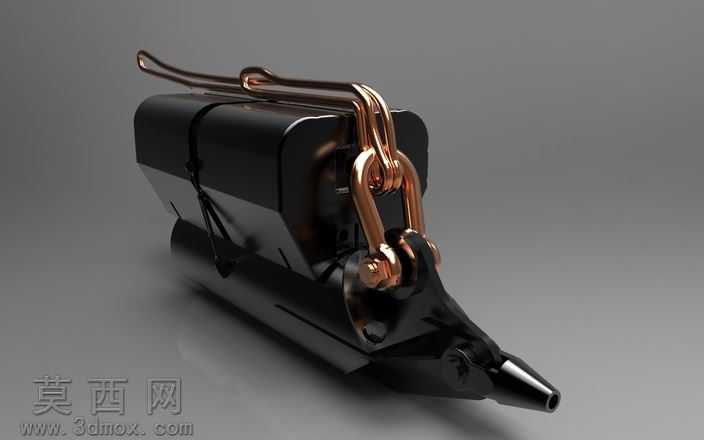

本作品为面向石油管道运维场景设计的液压拉马三维模型，建模阶段采用参数化设计思路，先梳理拉马的核心功能逻辑：以液压驱动提供稳定拔卸力，适配钢制管道、电缆相关部件的拆装作业需求，首先搭建整体骨架基准，确定主体动力舱、夹持工作臂、前端顶拔机构的空间位置比例，确保各部件运动行程无干涉。建模过程中对细节结构做了精细化还原：动力舱部分还原了外置的液压油管走线结构，做了绑带固定的细节刻画，舱体表面的加强筋、安装孔位都按照实际工业产品的加工逻辑做了对应设计，避免出现不符合生产工艺的悬空结构；工作臂部分采用铰接结构设计，还原了销轴连接的转动副结构，臂体的曲面过渡做了平滑处理，既符合铸造件的成型特征，也保证了受力结构的合理性；前端顶拔头做了适配不同管径作业的锥形结构设计，底部承托结构的弧度贴合管道外壁曲面，保证作业时的受力均匀。材质与渲染阶段，针对不同部件的材质特性做了区分设置：动力舱外壳采用高饱和度橙色工程塑料材质，添加细微的磨砂质感与使用划痕细节，还原工业设备长期户外作业的真实质感；工作臂与顶拔机构采用黄色喷涂金属材质，调整金属粗糙度参数模拟漆面的哑光质感，铰接销轴部分做了金属亮面处理，突出转动部件的金属特性；外置液压油管采用黑色橡胶材质，添加编织纹理与自然的弯曲形变，还原软管的真实物理形态；渲染时采用蓝紫色纯色背景突出产品主体，打光采用三点布光方案，主光从侧上方照射勾勒产品轮廓，辅光补亮暗部细节避免死黑，轮廓光勾勒产品边缘提升立体感，最终呈现的渲染图清晰展示了拉马的整体结构与材质细节。设计过程中充分考虑了浮动作业的适配性，底部承托结构预留了一定的调节余量，可适配一定范围内不同规格的管道、电缆部件拔卸需求，整体结构紧凑，受力路径清晰，符合液压拉马的实际工作原理，可用于产品方案展示、结构验证以及相关教学演示场景。
