适配小型铣床的6x3简易免螺丝台虎钳结构

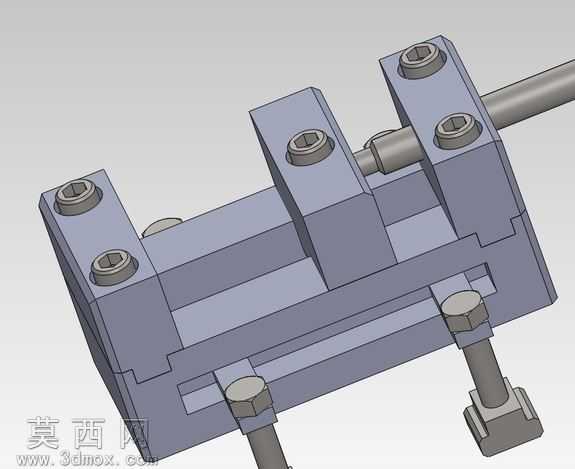

本作品是针对小型X2铣床加工场景设计的简易夹持工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配间隙、零件配合公差都做了对应参数约束，确保后续导出工程图或直接用于加工时尺寸精度符合使用要求。模型渲染阶段采用哑光金属材质模拟实际钢材加工后的表面质感，对螺栓、调节杆等标准件做了细节纹理处理，还原内六角螺栓的头部凹槽、调节螺杆的螺纹走向等细节，让整体渲染效果贴近实物装配后的真实状态。结构设计上摒弃了传统台虎钳复杂的一体式铸造基座方案，采用分体式块装拼接结构，整体由固定基座、活动夹块、导向光杆、锁紧螺栓、支撑调节脚几个部分组成：固定基座作为整个夹具的承载主体，预留了与铣床工作台连接的安装位，两侧的导向光杆穿接在基座与活动夹块的对应通孔内，为活动夹块的位移提供精准导向，避免夹持过程中出现夹块偏斜、工件移位的问题；活动夹块可沿导向光杆滑动调整开口范围，适配6x3尺寸区间内的不同工件夹持需求，顶部的内六角锁紧螺栓可在夹块调整到合适位置后快速锁紧，无需额外的螺丝紧固配件，实现免螺丝快速调节的使用效果；底部的两个可调支撑脚采用螺纹旋接结构，可根据工作台面的实际平整度调整支撑高度，保证夹具安装后整体处于水平状态，避免加工过程中因夹具倾斜影响工件加工精度。设计思路围绕小型铣床的日常轻量加工需求展开，优先考虑加工制作的便捷性，所有非标准零件都可采用常规方料通过普通铣床、钻床加工完成，不需要特殊的铸造或定制加工工序，普通机械加工爱好者即可自行制作使用；装配逻辑简单清晰，没有复杂的传动或锁紧机构，日常使用时的维护、调整都十分便捷，既可以满足小型铣床的工件夹持需求，也可作为轻型台钳用于手工打磨、小零件装配等场景，整体结构紧凑，占用工作台面积小，调节操作顺手，兼顾了实用性与制作成本的平衡，建模过程中所有零件都保留了完整的建模特征树，可根据实际使用需求快速调整开口尺寸、夹持高度等参数，适配不同规格的小型加工设备使用。
