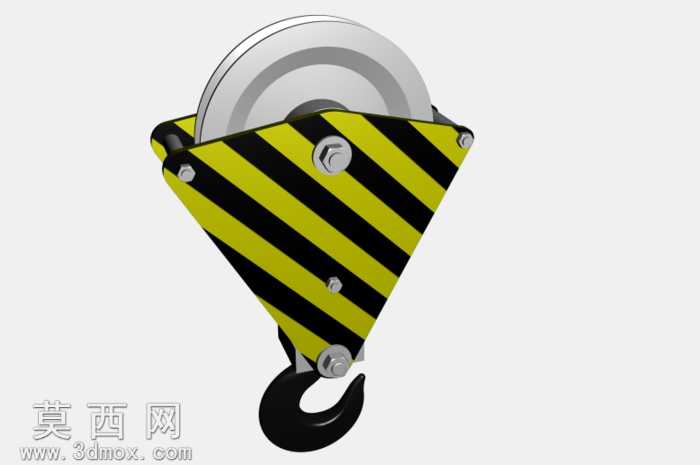

黄黑警示涂装单轮起重吊钩滑轮

本单轮起重滑轮三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循起重吊具的实际结构逻辑，对各部件的装配关系、尺寸公差配合进行了精准还原，整体模型无破面、无冗余几何特征，可直接用于装配验证、工程出图或渲染展示。模型整体由滑轮主体、三角防护侧板、连接销轴、起重吊钩四个核心部分构成，建模时首先绘制滑轮的轮槽截面草图，通过旋转特征生成带圆弧绳槽的滑轮本体，轮槽的弧度、深度均参照通用起重钢丝绳的适配尺寸设计，确保绳索与轮槽的贴合度符合实际使用要求；两侧的三角防护侧板采用钣金特征建模，通过折弯、螺栓孔阵列完成结构搭建，侧板上预留的销轴安装孔位与滑轮中心轴、吊钩连接轴的尺寸完全匹配，装配时采用同轴心、面重合的标准配合关系，还原真实部件的活动自由度，滑轮可绕中心销轴顺畅转动，吊钩与侧板下端的连接轴也保留了转动自由度，符合实际吊装作业中滑轮可随绳索方向自适应调整角度的特性。材质与渲染方面，滑轮本体采用金属材质设置，赋予高抛光钢材质感，还原金属滑轮的冷硬光泽与表面细微的加工纹理；两侧三角防护侧板赋予黄黑相间的斜条纹警示涂装材质，条纹的宽度、倾斜角度严格遵循工业安全警示标识的规范要求，表面设置轻微的磨砂质感，模拟工业涂装的漆面效果；底部起重吊钩采用高强度合金钢材质，表面做发黑处理的深色金属质感，吊钩的防脱卡榫结构也做了细节还原，边缘做圆角处理避免应力集中的结构特征也完整呈现。设计思路上，该模型以实用型起重吊具为原型，在保证结构强度的前提下优化了侧板的三角构型，相比矩形侧板在同等用料下具备更高的结构抗变形能力，黄黑警示涂装的设计也符合工业作业现场的安全标识要求，能够在吊装场景中起到明显的警示作用，模型整体结构简洁合理，各部件的连接逻辑清晰，既还原了真实单轮滑轮的功能特性，也通过规整的建模流程保证了模型的可编辑性，可根据不同的起重载荷需求快速调整各部件的尺寸参数，适配不同吨位的吊装使用场景。
