直线旋转复合运动工业执行设备

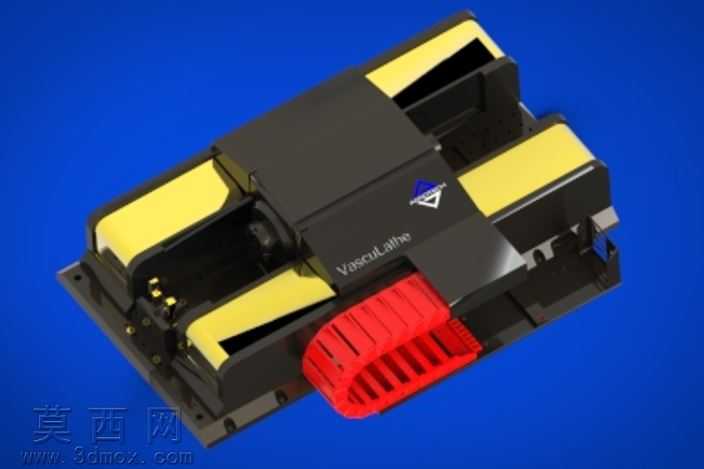

本模型为可实现直线与旋转复合运动的工业执行设备，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据复合运动设备的功能需求完成整体布局规划，将设备划分为基座承载模块、直线运动导向模块、旋转运动输出模块、动力衔接模块与防护外壳模块五大组成部分，逐一绘制各零件的草绘截面，通过拉伸、旋转、切除、阵列等基础特征命令完成单个零件的实体建模，对传动配合面、安装定位孔等关键尺寸做参数化关联，确保后续修改时整体尺寸链可同步更新。装配阶段严格按照实际设备的装配逻辑添加配合约束，对直线运动副添加线性位移限位配合，对旋转运动副添加角度限位与同轴心配合，还原设备真实的运动行程范围，可在软件环境中完成运动仿真验证，排查运动过程中的结构干涉问题。渲染阶段针对不同零件的材质属性做对应材质球调试：设备主体的黑色防护外壳采用哑光磨砂工程塑料材质，调整粗糙度参数还原工业塑料的细腻磨砂质感，避免过度反光影响结构展示；两侧的黄色功能标识块采用半哑光硬质工程塑料材质，添加轻微的表面颗粒质感提升真实度；前端的红色操作部件采用亮面红色工程塑料材质，适当提高高光强度突出操作部件的视觉辨识度；金属基座部分采用发黑处理的金属材质，调整金属度与反射参数，呈现工业金属件的沉稳质感；设备表面的品牌标识采用贴图方式贴合，还原真实设备的标识细节。结构设计上，该设备将直线运动的导向结构与旋转运动的输出结构做集成化布局，在有限的安装空间内实现两种运动形式的独立或复合输出，基座预留标准化安装孔位，可直接适配各类工业自动化生产线的安装需求，整体结构紧凑，传动路径短，可有效降低运动过程中的动力损耗，同时模块化的结构设计也便于后期的维护与零部件更换。建模过程中对所有棱角做符合工业设计规范的倒角处理，避免锐边带来的安全隐患，同时让整体外观更具工业设计美感，各零件的壁厚设计均匀，符合注塑与机加工的工艺要求，可直接用于后续的工程图导出与生产加工参考。
