气动限位阻挡器单元剖视结构设计

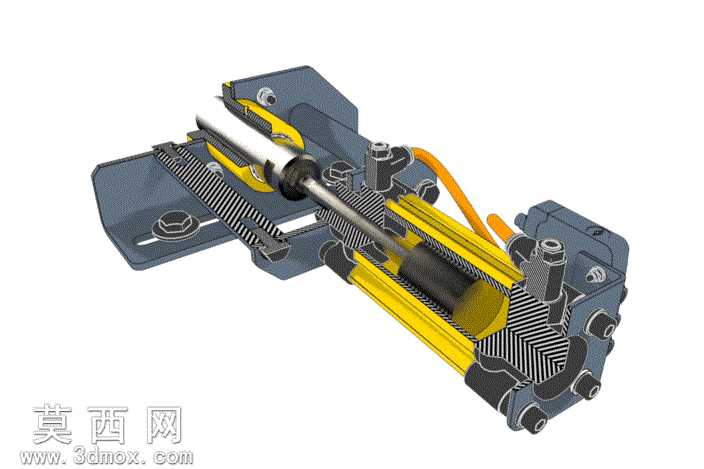

本模型为气动式限位阻挡器单元的剖视展示三维设计，建模过程中采用全参数化特征构建逻辑，完整还原了该类工业止动组件的内部装配关系与外部安装结构。建模阶段首先搭建整体装配基准坐标系，按照从动力核心到执行端的顺序依次构建零件：首先完成气缸缸体的建模，通过拉伸、切除特征做出缸筒内壁、端盖安装位、进出气接口结构，对缸体外部的安装耳、螺栓孔做精确的尺寸匹配，保证安装位的孔位同轴度符合实际装配公差要求；其次构建内部活塞组件，包含活塞杆、活塞密封槽、复位弹簧安装位，对活塞杆与执行挡块的连接结构做细节还原，添加了销轴连接、防松卡簧的细节特征，还原真实的运动连接关系。在外部执行结构部分，对阻挡摆臂、复位扭簧、安装底座的结构做分层建模，摆臂的工作面做了耐磨衬垫的特征添加，底座的安装螺栓、调节螺母都做了1:1的尺寸还原，同时通过剖视切除特征，将缸体内部的活塞行程腔、密封件排布、气路通道完整展示出来，让观看者可以清晰理解压缩空气驱动活塞运动、带动摆臂完成抬升阻挡与下落放行的动作逻辑。材质与渲染阶段，对不同零件赋予匹配的物理材质：气缸缸体、安装底座赋予阳极氧化铸铝材质，调整金属粗糙度与反射参数还原工业铝件的哑光金属质感；活塞杆、连接螺栓、销轴赋予抛光碳钢材质，添加轻微的使用磨损痕迹提升真实感；密封件、气管、复位弹簧赋予橡胶与弹簧钢材质，调整材质的软硬质感差异；摆臂工作面的耐磨衬垫赋予聚氨酯材质，还原非金属耐磨件的哑光漫反射质感。渲染阶段采用剖面专属打光方案，在剖切面位置添加补光，清晰展示内部腔体的结构层次，同时保留外部结构的光影立体感，通过不同材质的色彩区分，让金属件、密封件、气动管路的视觉辨识度大幅提升。设计思路上，该模型重点突出气动阻挡器的工作原理展示，通过半剖的呈现形式，既保留了外部完整的安装形态，又将内部的动力传递路径完整暴露，可作为工业生产线限位机构的原理教学、结构参考使用，建模过程中所有配合面都按照实际装配间隙做了参数预留，运动副的连接关系符合机械设计规范，可直接导入仿真软件做动作模拟验证。
