带测量功能的木工台式平刨连接机构

　　在中小规模木工加工作坊、定制家具生产现场，台式平刨是完成木料基准面加工的核心设备，而这套带测量功能的自制台式连接机构，正是针对现有小型平刨作业中木料定位不准、加工尺寸一致性差、接料辅助不足的痛点设计的配套结构。从实际应用场景来看，该结构主要适配小型台式平刨的进出料端衔接，既可以在短木料平刨加工时提供稳定的侧向支撑，避免短料因受力不均出现弹跳、啃头的加工缺陷，也能通过集成的测量刻度，在木料推送过程中直接完成加工余量的快速核对，减少反复拿取量具测量的辅助时间，尤其适合小批量多规格的实木小件、装修木方、DIY木工构件的加工作业。

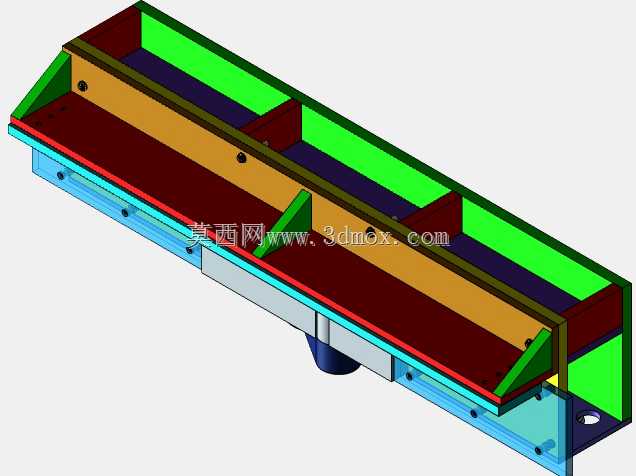

　　从功能特性上看，这套连接机构的核心作用是实现平刨工作台与辅助接料平台的刚性衔接，同时集成平面度测量基准。结构上采用与平刨工作台面等高的连接平面，安装后与原设备工作台的平面度公差控制在0.05mm以内，避免木料推送过程中出现台阶卡顿；侧向设置的可调定位挡边，可以根据木料的加工宽度快速调整限位位置，挡边与刨刀轴的平行度通过腰型孔安装结构实现微调，保证加工出的木料侧面与基准面的垂直度满足木工加工的常规精度要求。集成的测量刻度直接蚀刻在连接平台的侧边，刻度零点与刨刀切削刃的基准位置对齐，操作人员推送木料时可以直接读取木料的加工宽度、进给深度对应的数值，不需要额外携带钢直尺测量，大幅降低单人操作时的辅助动作占比。

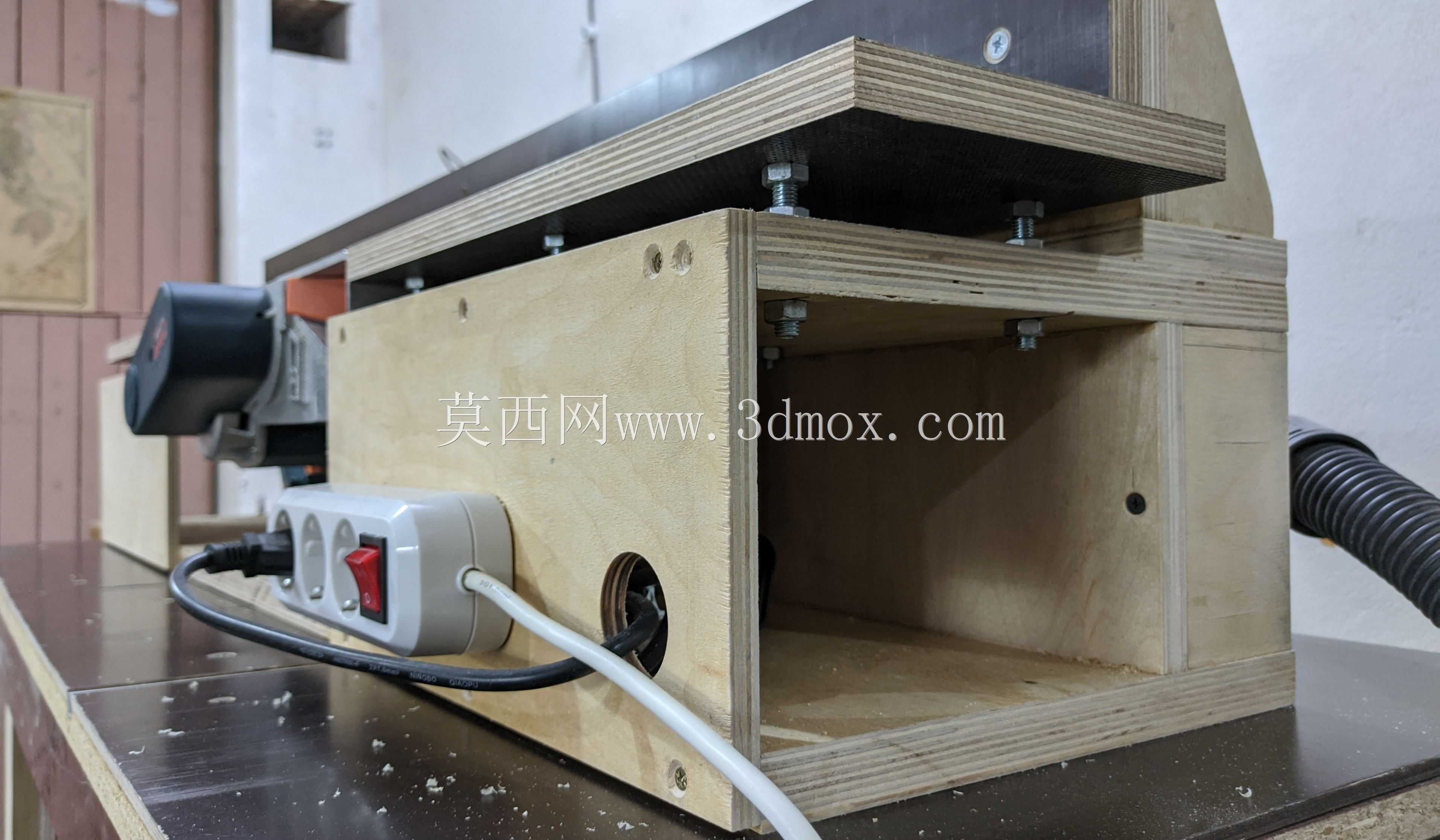

　　设计思路上，这套结构完全围绕小型木工设备的改装实用性出发，没有采用复杂的铸件结构，而是采用标准型材与钢板焊接加工的方式制作，所有连接孔位都对应常见小型台式平刨的工作台安装螺孔位置，不需要对原设备进行打孔、焊接等破坏性改装，用户只需要通过螺栓就可以完成整套机构的安装固定。考虑到木工加工现场木屑较多的工况，所有活动调节部位都设计了防尘挡片，避免木屑嵌入调节缝隙导致卡滞；接触木料的工作面做了光滑打磨处理，表面粗糙度控制在Ra1.6以下，减少木料推送时的摩擦阻力，同时避免刮伤木料的已加工表面。

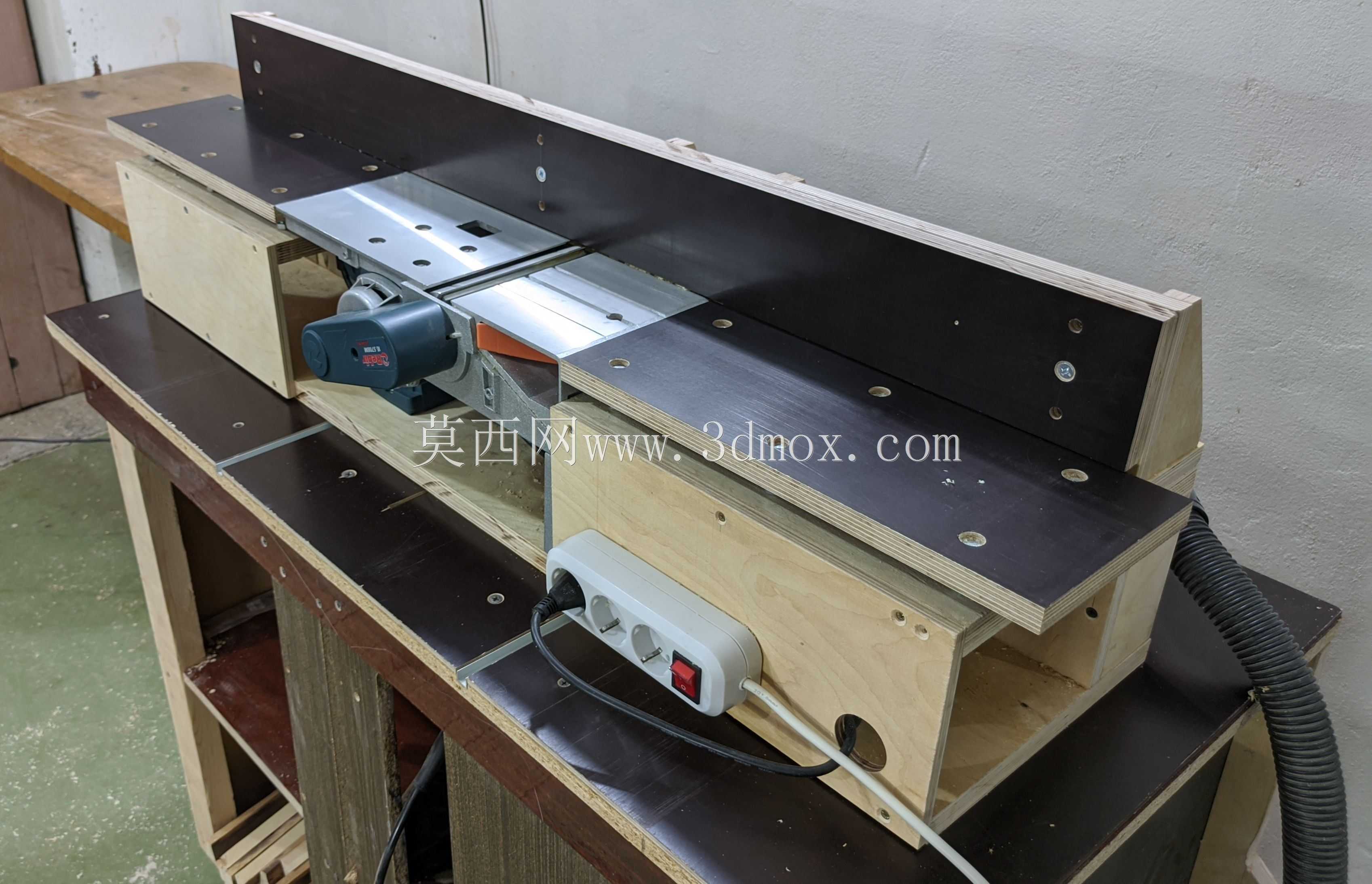

　　从外形尺寸与安装边界来看，整套连接机构的主体长度适配常见8寸、10寸小型台式平刨的工作台宽度，安装后向设备出料端延伸的长度控制在300mm，既可以为长度500mm以内的短木料提供足够的出料支撑，又不会占用过多的 workshop 操作空间；机构的整体高度与原设备工作台面保持一致，安装时不需要额外调整设备的垫脚高度，连接部位的压紧螺栓采用手拧式设计，用户不需要额外工具就可以完成机构的拆装，在加工长木料时可以快速拆除，避免干涉长料的进给作业。侧向定位挡边的调节范围覆盖0到150mm的木料加工宽度，能够满足绝大多数民用木工加工的木料尺寸需求，挡边的锁紧结构采用偏心凸轮式锁紧，调整到位后只需要扳动锁紧手柄就可以完成固定，操作效率比传统的螺栓锁紧结构提升60%以上。

　　在实际加工验证中，这套连接机构安装后，短木料平刨加工的尺寸一致性可以控制在0.1mm以内，相比无辅助支撑的自由平刨加工，尺寸超差率降低70%以上，同时因为有了稳定的侧向定位，操作人员推送木料时的手部施力更加均匀，刨刀的非正常磨损量也有所降低，尤其适合木工爱好者、小型装修施工队、定制木作小作坊的日常加工使用，结构的制作成本低，维护简单，没有复杂的传动部件，长期使用的故障率极低。
