DIY木工桌锯可调式定位围栏结构

　　这款桌锯围栏是面向小型木工加工作业设计的DIY导向定位部件，主要适配台式木工圆锯的作业场景，在实木开料、板材裁切、型材定尺锯切环节承担工件侧向定位与导向作用，能有效降低手持送料时的偏斜误差，提升锯切尺寸的一致性与断面直线度，是小型木工工坊、家装现场木作、DIY手工木作场景里提升台锯加工精度的核心配套工装。

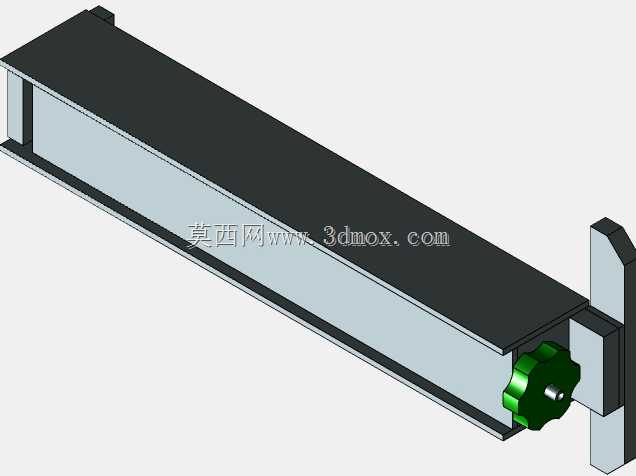

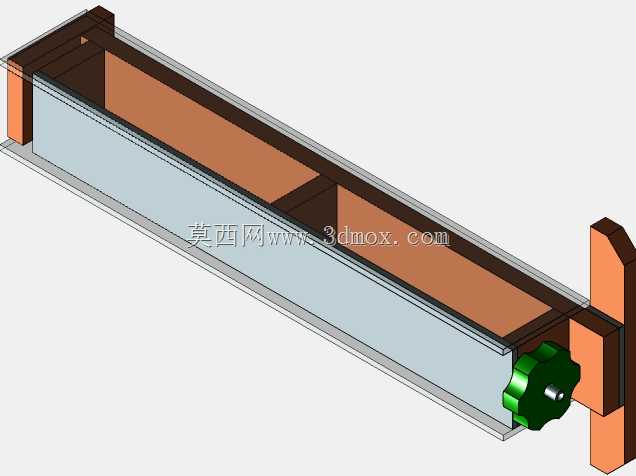

　　从实际使用场景来看，常规小型台锯出厂配套的简易靠山往往存在锁紧不可靠、调节行程不足、与锯片平行度难校准的问题，这款围栏在设计时针对性做了结构优化：整体采用双平行光轴作为导向支撑，配合带手轮的锁紧调节机构，操作人员转动侧边的绿色星形手轮即可带动锁紧机构动作，实现围栏在工作台面的横向位置快速调整，调整到位后可通过偏心锁紧结构牢牢固定，避免送料过程中围栏移位导致的锯切尺寸超差。围栏的主体导向面采用平直的长条形金属型材作为基准面，导向面的直线度公差控制在每米0.1mm以内，保证长板材送料时全程与锯片保持平行，不会出现夹锯、烧片或者裁切面斜口的问题。

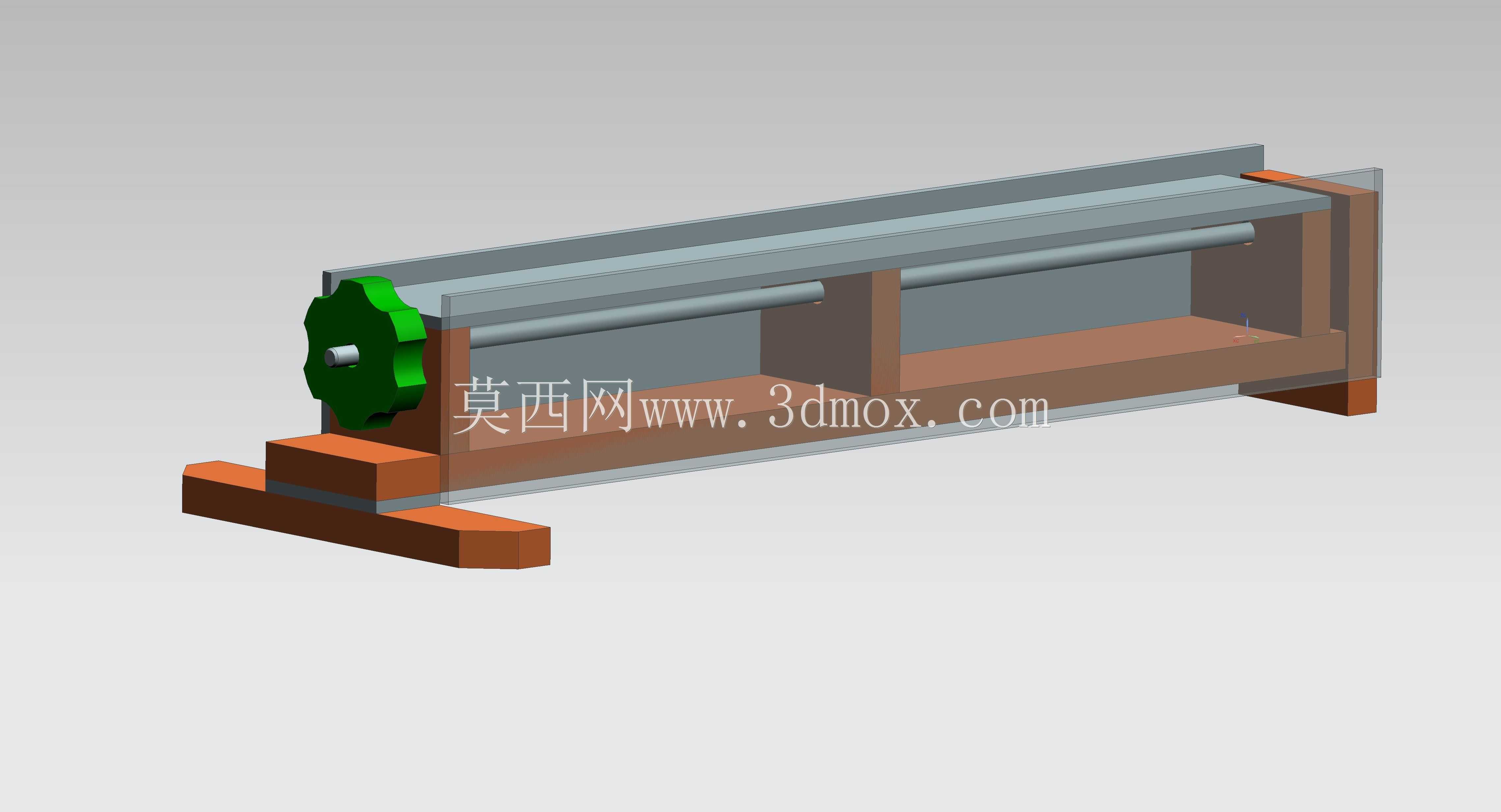

　　设计思路上优先考虑了DIY制作的可实现性，整体结构没有采用复杂的铸件或者定制异型件，支撑框架采用标准规格的实木方料或者铝型材即可搭建，导向光轴采用市面上容易采购的标准直线光轴，手轮、锁紧螺母等配件均为通用五金件，普通爱好者借助基础的钻孔、攻丝、裁切工具就能完成制作，不需要依赖大型机加工设备。底部的支撑脚采用加宽的木质垫块，既可以增大与台锯工作台面的接触面积，提升放置稳定性，也可以根据不同台锯的工作台面高度做适应性修配，适配不同型号的小型台锯安装使用。

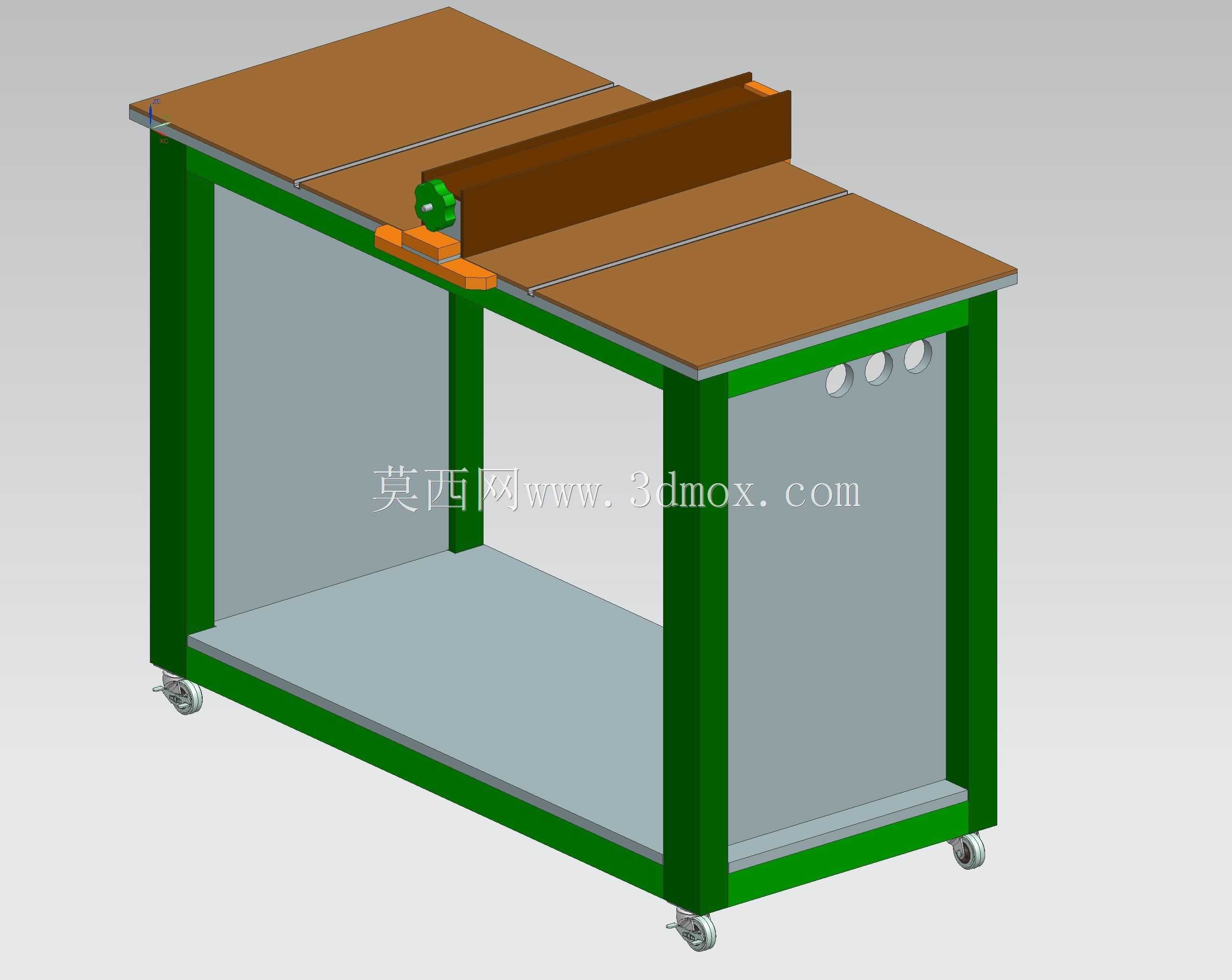

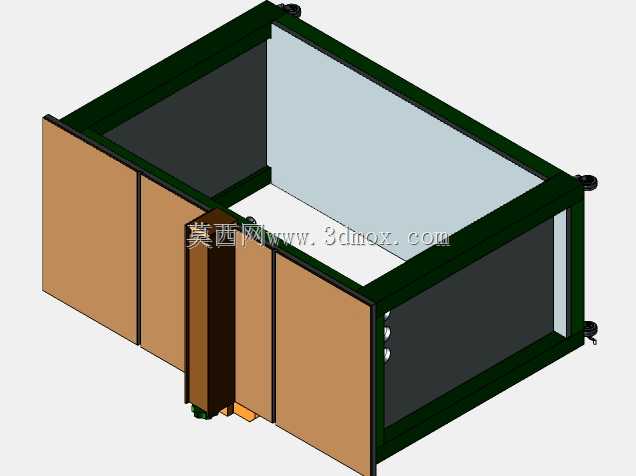

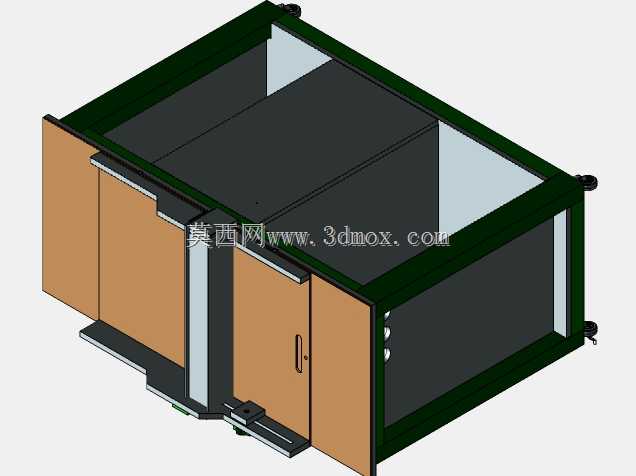

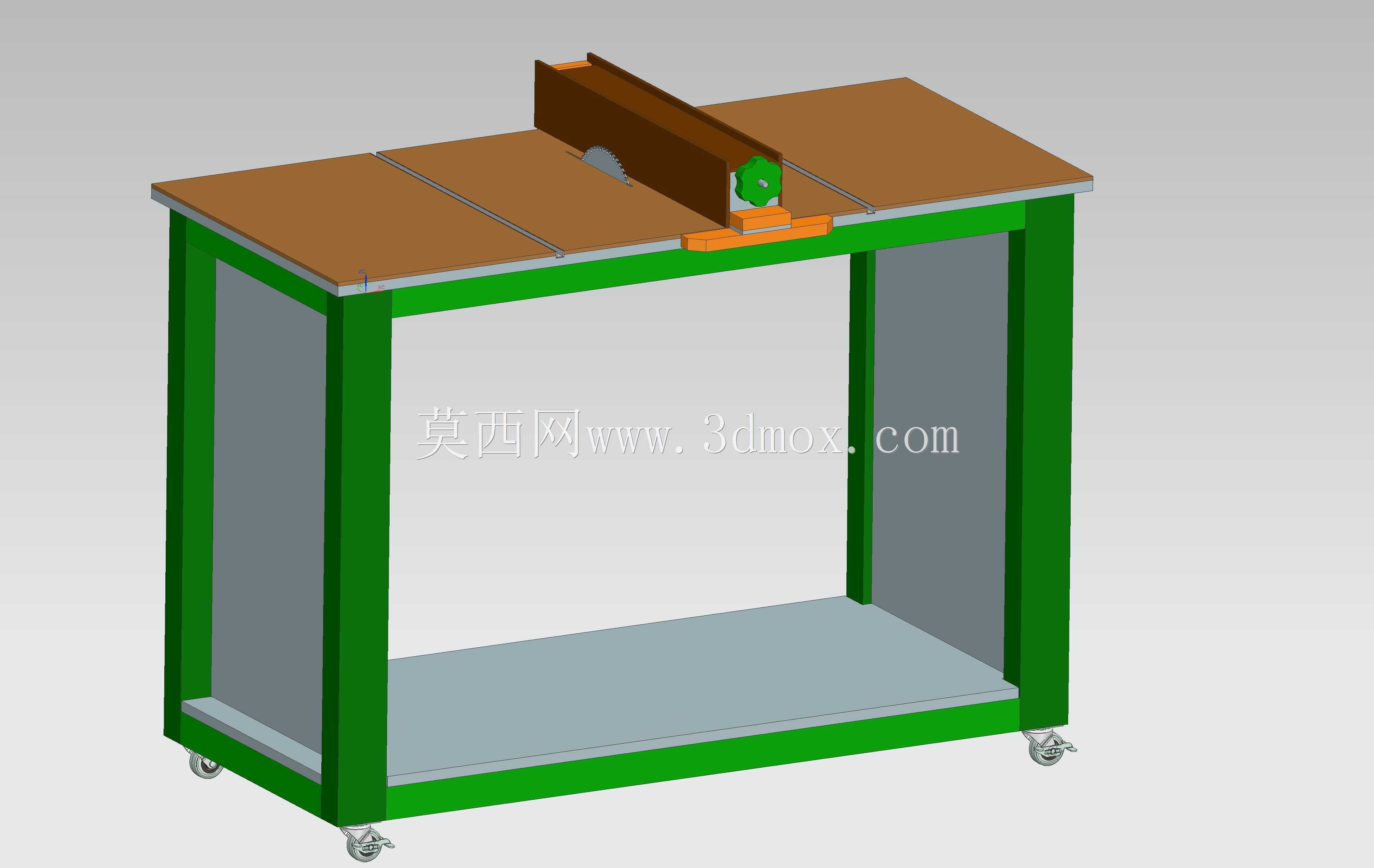

　　安装边界方面，这款围栏的整体长度适配常规8寸、10寸小型台锯的工作台进深，横向调节行程覆盖从锯片边缘到工作台侧边的全范围，可满足最大600mm宽度的板材定尺裁切需求；安装时不需要对原有台锯的工作台做破坏性改装，既可以通过侧边的快速夹钳固定在台锯工作台的T型槽内，也可以通过底部的磁吸块或者压板实现快速装拆，不需要使用时可以快速取下，不占用台锯的工作台作业空间。

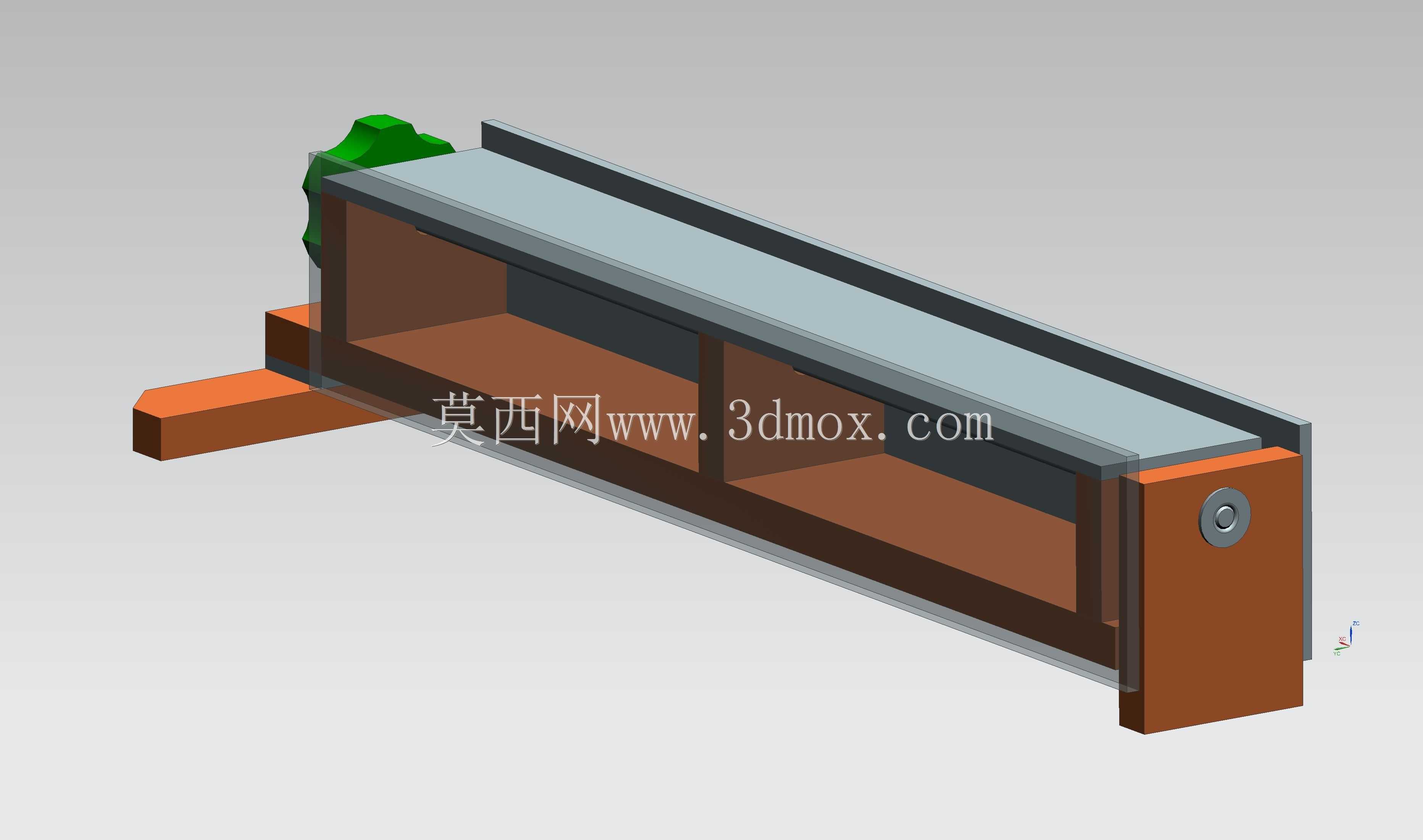

　　结构细节上，围栏的导向面与底部支撑框架之间做了加强筋连接，避免长跨度的导向面在长期受力后出现弯曲变形；手轮的操作位置设置在围栏的进料端外侧，操作人员在送料的同侧就能完成锁紧与调节操作，不需要探身到锯片另一侧，提升操作安全性；双光轴的导向结构相比单杆导向，能完全限制围栏的转动自由度，调整过程中不会出现摆动，每次调整后的平行度一致性更好，不需要反复校准。

　　在实际木工作业中，这款围栏除了承担常规的直切导向功能，还可以配合辅助挡块实现定尺重复裁切，批量加工相同长度的木方、木条时不需要每次测量划线，能大幅提升小件批量加工的效率；导向面的光滑金属材质相比木质靠山，摩擦力更小，送料时更加顺畅，也不会因为长期被木料摩擦出现凹坑、磨损，长期使用的精度保持性更好。针对DIY用户的使用习惯，整体结构的维护也十分简便，光轴表面定期涂抹少量润滑脂就能保持调节顺滑，锁紧机构的偏心件如果出现磨损，只需要更换标准的偏心螺母即可，不需要整体更换围栏，后期维护成本极低。
