依维柯底盘两车位车辆运输承载架

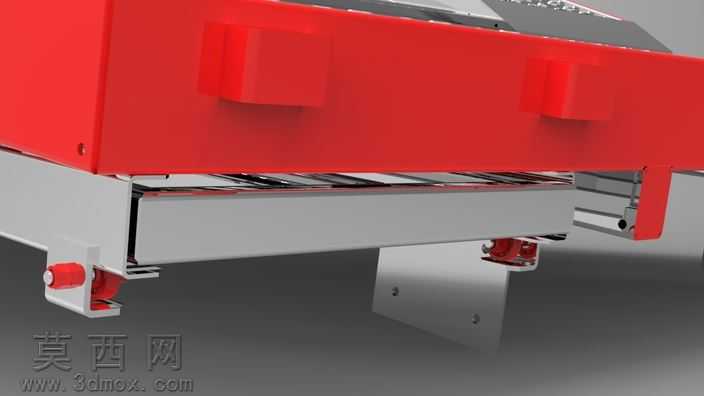

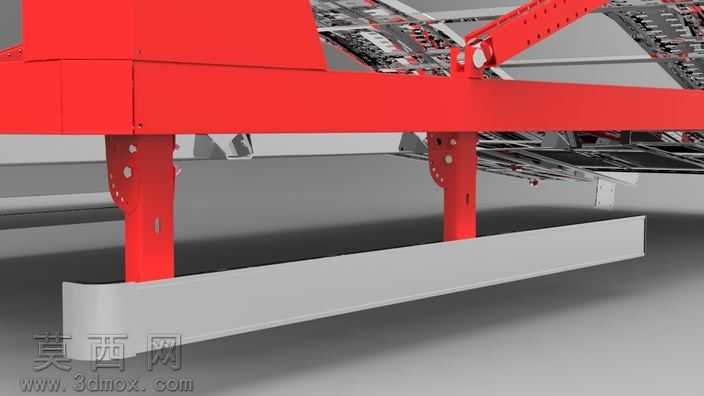

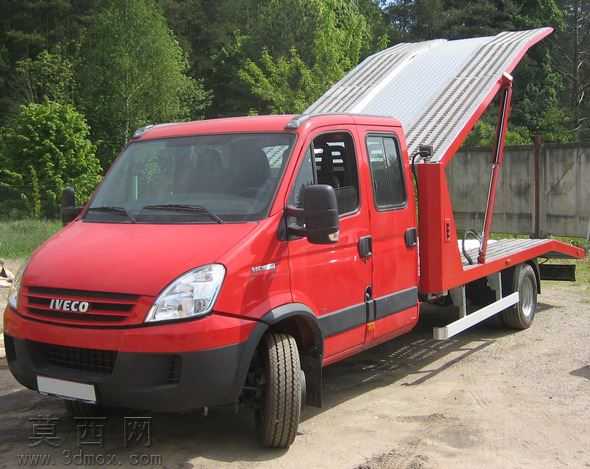

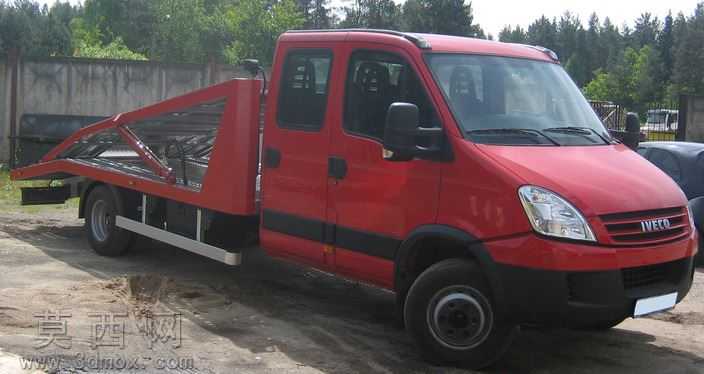

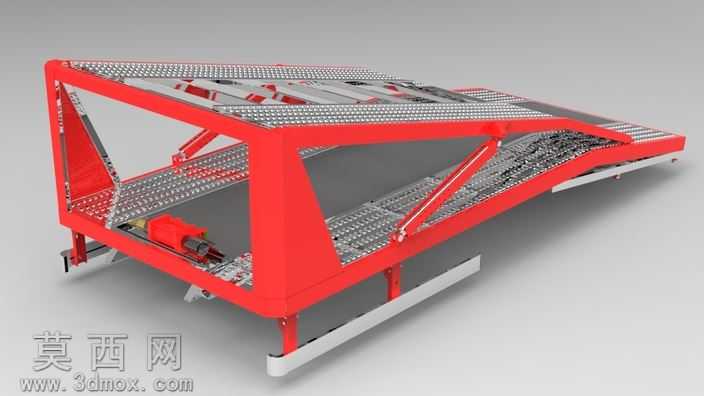

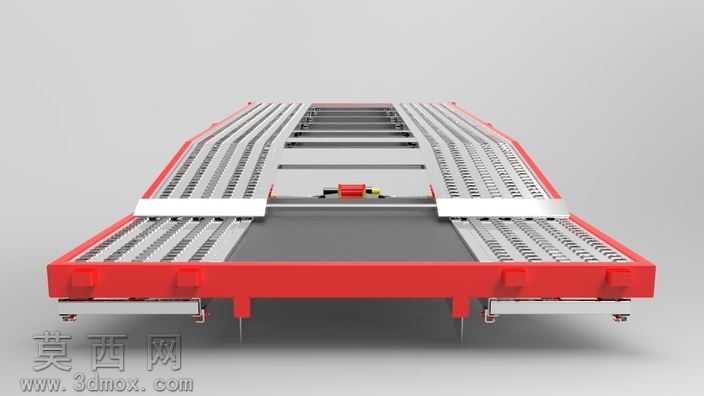

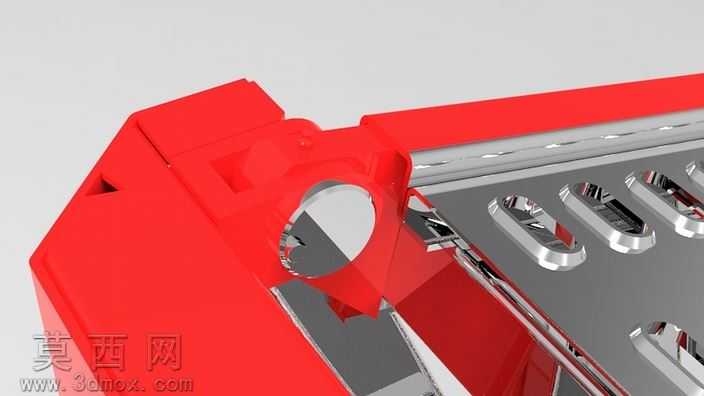

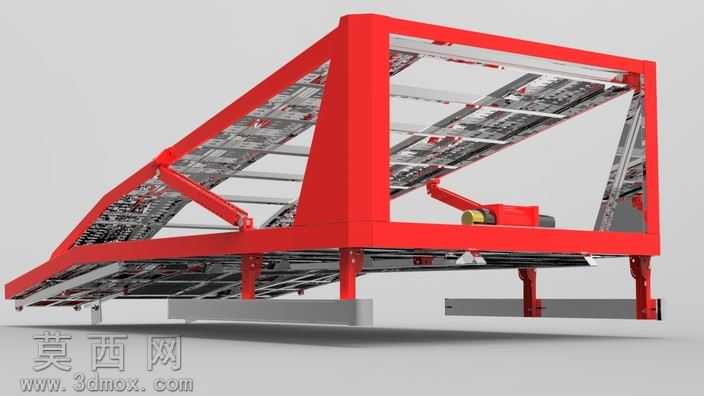

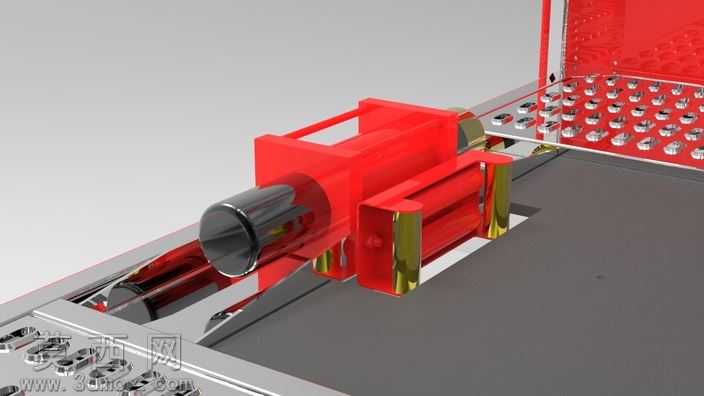

本模型为适配依维柯每天65C18卡车底盘打造的两车位车辆运输承载装置，整体建模过程严格遵循实车改装的工程逻辑，先以卡车底盘安装点位为基准搭建主框架，再逐层细化承载甲板、支撑结构、液压举升组件与锁紧机构，所有零件的装配约束完全匹配实际改装的公差要求，可直接用于结构验证与改装方案推演。模型渲染阶段采用写实材质方案，主框架的合金化钢材部件赋予哑光红漆面材质，还原工业涂装的颗粒质感与金属基底反光特性，甲板防滑面做凹凸纹理映射，液压油缸、绞车等运动部件分别赋予镀铬金属、铸铁哑光、橡胶密封件等差异化材质，渲染输出的效果图可清晰区分不同功能部件的材质属性，直观呈现装置的工业质感。结构设计上，该承载架设置上下两层承载甲板，下层甲板尺寸为4900mm×2205mm，上层甲板尺寸为4105mm×2100mm，甲板设置10°倾斜角以降低车辆驶入难度，同时控制整体运输高度；主框架采用AISI S355JR合金化钢材焊接成型，副车架位置设置刚性增强小管，提升框架抗扭与承载能力，额定承载能力达3500公斤，可同时承载两台乘用车；举升机构采用液压油缸驱动，配合7000磅规格绞车实现上层甲板的收放与车辆的牵引固定，支撑腿设置可调节结构，适配不同停车场地的地面平整度，所有受力节点均做加强筋处理，避免长期承载出现结构变形。设计过程中重点考量了车辆运输的通行限高、上下车便利性与行驶稳定性，通过倾斜甲板设计压缩整体高度，绞车位置设置在甲板前端便于操作人员牵引车辆，框架侧面设置车辆固定锚点，可通过绑带固定运输车辆避免行驶中移位，整体结构在保证承载强度的前提下尽可能优化自重，减少对底盘承载的额外负荷，模型完整还原了所有结构细节，可用于专用车改装的方案展示、结构受力分析前的模型预处理，也可作为车辆运输装备设计的参考案例。
