卡车拖车悬架车轮组三维结构设计

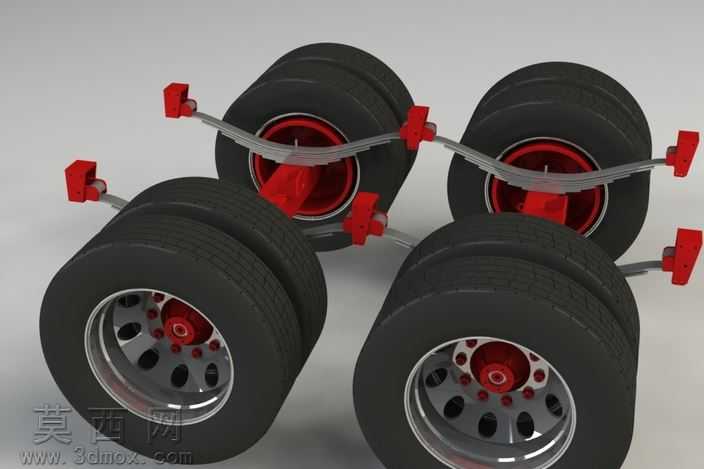

本模型为卡车及拖车配套的行走悬架车轮组结构，采用三维参数化建模完成整体装配设计，完整还原了重载商用车后悬架与车轮组的真实结构逻辑。建模过程中首先完成核心零部件的参数化绘制，针对双胎并装的车轮结构，精准还原了钢制轮毂的螺栓孔分布、轮辋曲面造型，轮胎部分通过曲面放样结合纹理贴图实现真实胎面花纹效果，轮毂表面做了金属镀铬质感的材质调整，搭配红色涂装的轮毂端盖与制动鼓部件，视觉区分度清晰，便于快速识别装配层级。悬架部分采用商用车常用的钢板弹簧非独立悬架结构，建模时逐片还原钢板弹簧的片层结构，通过装配约束模拟钢板弹簧与车桥、吊耳的连接关系，红色的弹簧固定座与吊耳部件做了涂装材质处理，金属钢板弹簧部分赋予了弹簧钢的哑光金属质感，精准呈现各部件的材质差异。整体装配采用自底向上的建模思路，先完成单个车轮、单片钢板弹簧、单个吊耳固定座的零件建模，再通过同轴、重合、距离等装配约束完成四组双轮结构的总装，每侧两组双胎并装车轮通过钢板弹簧连接为整体，完整呈现了重载拖车后轴的行走机构布局。模型在渲染阶段采用了柔和的环境光搭配定向主光源，清晰展现各部件的结构轮廓与材质质感，阴影效果自然柔和，能够直观呈现悬架与车轮的装配关系与空间位置。该结构设计充分考虑重载运输的承载需求，双胎并装的布局可有效分散单胎载荷，钢板弹簧悬架具备结构可靠、维护便捷的特点，适用于重型卡车、货运拖车的后轴行走系统，模型完整保留了各零件的建模参数与装配约束关系，可直接用于结构验证、教学演示或改装设计参考，能够帮助设计者快速理解重载商用车行走系统的结构原理与装配逻辑。
