码头景观一体化系船柱照明装置

　　在港区护岸、游艇码头、滨水景观带的临水边线上，传统系船设施与照明系统往往是两套独立布设的构件，常规系船柱仅承担船舶系缆的受力功能，夜间靠泊作业、岸线通行的照明需要额外立杆布置灯具，不仅会挤占本就有限的临水岸线空间，多套构件的基础施工还会破坏护岸的整体铺装完整性，增加后期运维的点位数量。这款一体化设计的系船柱灯，正是针对滨水区域的这类实际痛点做的结构整合，把船舶系泊的受力功能与岸线照明功能集成在同一套构件上，从根源上减少临水岸线的构件布设密度。

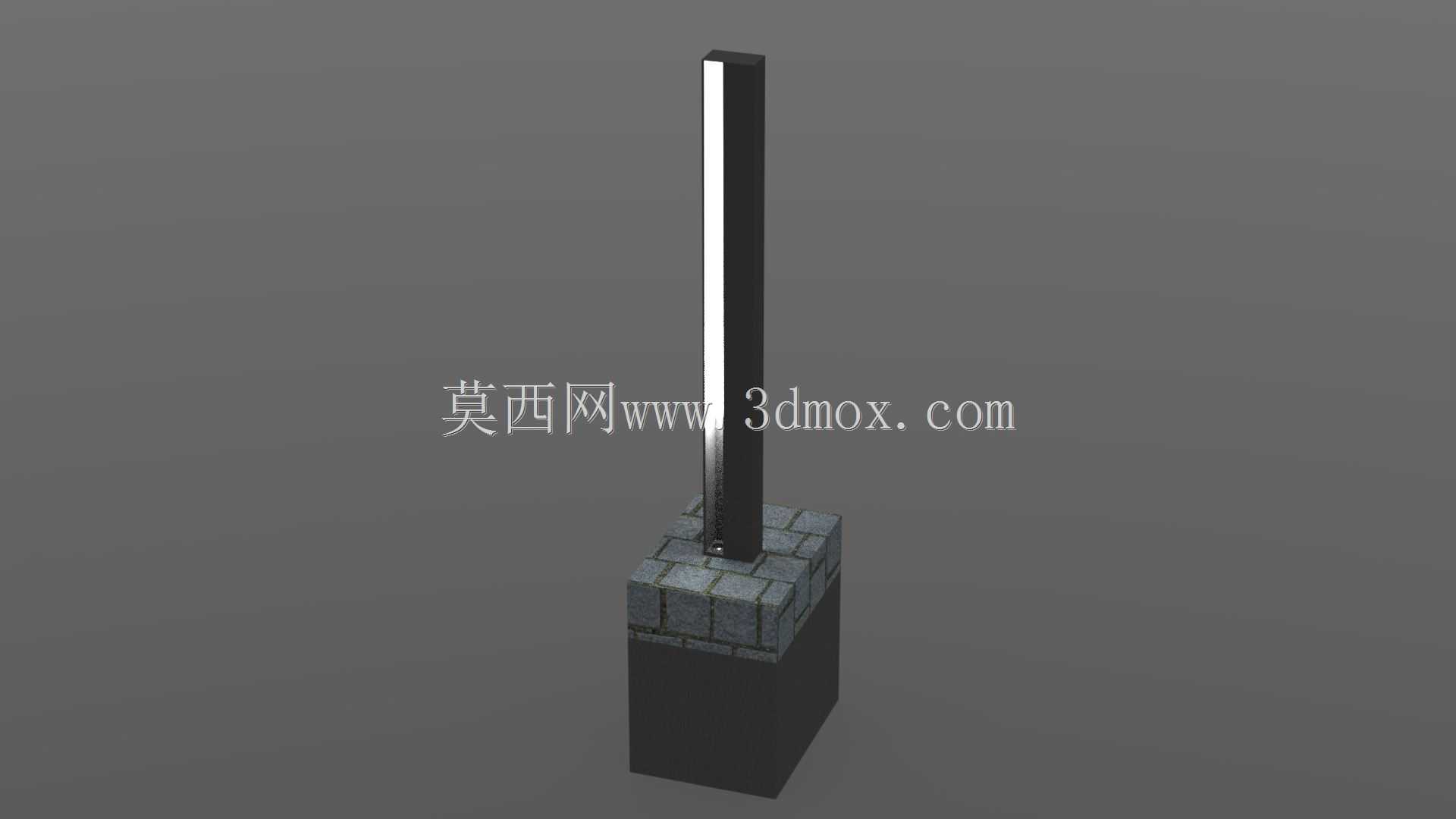

　　从实际使用场景来看，这类构件主要适配中小型游艇码头、内河观光游船泊位、城市滨水慢行带的临水区段，既可以满足小型观光船舶、私人游艇的临时系缆固定需求，也能承担岸线步道的低位照明功能，避免高位路灯对滨水景观视线的遮挡。结构设计上，下部受力基座采用方形混凝土预埋结构，安装时需要嵌入护岸铺装层以下，基座顶面与铺装层完成面齐平，外露的砖纹饰面部分既可以做受力结构的保护层，也能和滨水区域常用的仿石铺装形成视觉统一，不会出现传统金属系船柱的突兀感。

　　柱体部分采用竖向窄截面设计，在保证系缆受力所需结构强度的前提下，尽可能压缩柱体的横向占用尺寸，避免对临边通行空间造成过多挤占。照明模块嵌入在柱体的竖向槽位内，采用侧发光的漫射光路设计，光线沿柱体竖向均匀向外投射，不会形成直射人眼的眩光，夜间既能清晰照亮柱体周边1.5米范围内的铺装面，给靠泊人员、通行游客提供足够的路面照度，也不会因为光线过强影响滨水区域的夜间景观氛围，更不会对靠泊船舶的驾驶视线造成干扰。

　　设计过程中首先要核算系缆工况下的结构受力，柱体与下部基座的连接部位要满足常规小型船舶系缆时的水平拉力、竖向冲击力要求，金属柱体内部做加强筋结构，避免长期受缆绳拉扯出现结构变形；照明模块的供电线路从柱体内部的中空腔走线，完全隐藏在结构内部，不会出现明线外露的问题，所有线路接口都做密封防水处理，适配滨水区域高湿度、偶有浪溅的使用环境，避免雨水、潮水侵蚀造成线路故障。

　　安装边界上，这类构件的基础预埋深度需要根据当地的护岸结构、系缆力标准做对应调整，常规观光泊位使用时，预埋深度不小于400毫米即可满足受力要求，基础浇筑时要提前预留供电线路的穿线管，穿线管出口要做止水密封处理，避免积水顺着管线渗入基础内部。柱体的安装间距需要结合泊位长度、照明覆盖范围综合确定，一般6到8米布设一个，既能满足每段泊位的系缆点位需求，也能让照明范围形成连续的光带，不需要额外补充低位照明设施。

　　和传统分离式布设的系船柱加路灯方案相比，这种一体化构件只需要做一次基础施工、一次管线布设，能减少近一半的现场施工量，后期运维时只需要对单个构件做例行检查，不需要分别维护系泊设施和照明设施，长期使用的维护成本更低。外露的金属构件表面做防腐处理，能适应滨水区域高盐高湿的腐蚀环境，砖纹饰面的基座部分采用耐磨抗冲击的材质，长期受缆绳摩擦、行人踩踏也不会出现表层脱落的问题，兼顾结构实用性与景观协调性。
