户外立式双柱支撑钣金垃圾箱结构设计

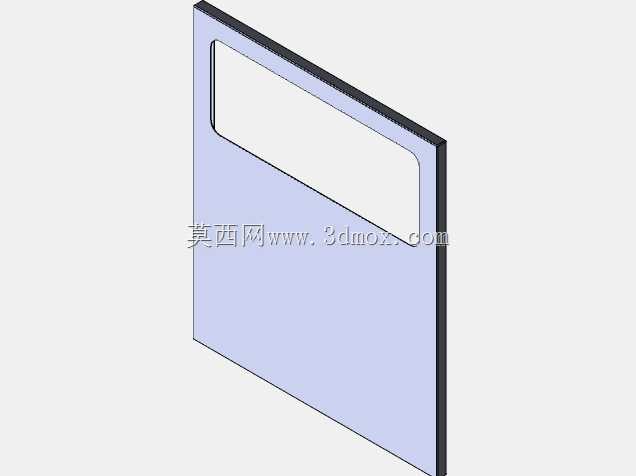

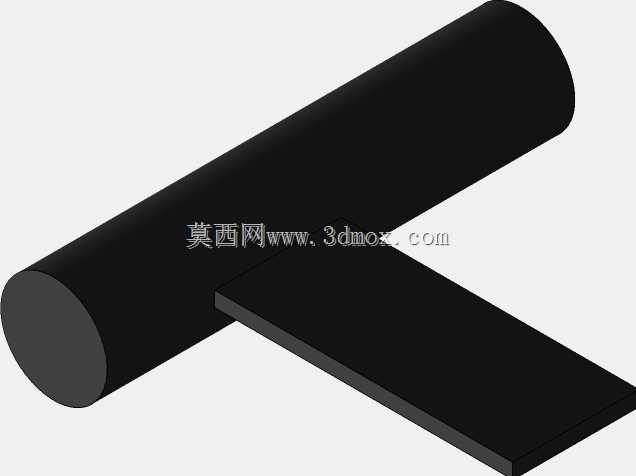

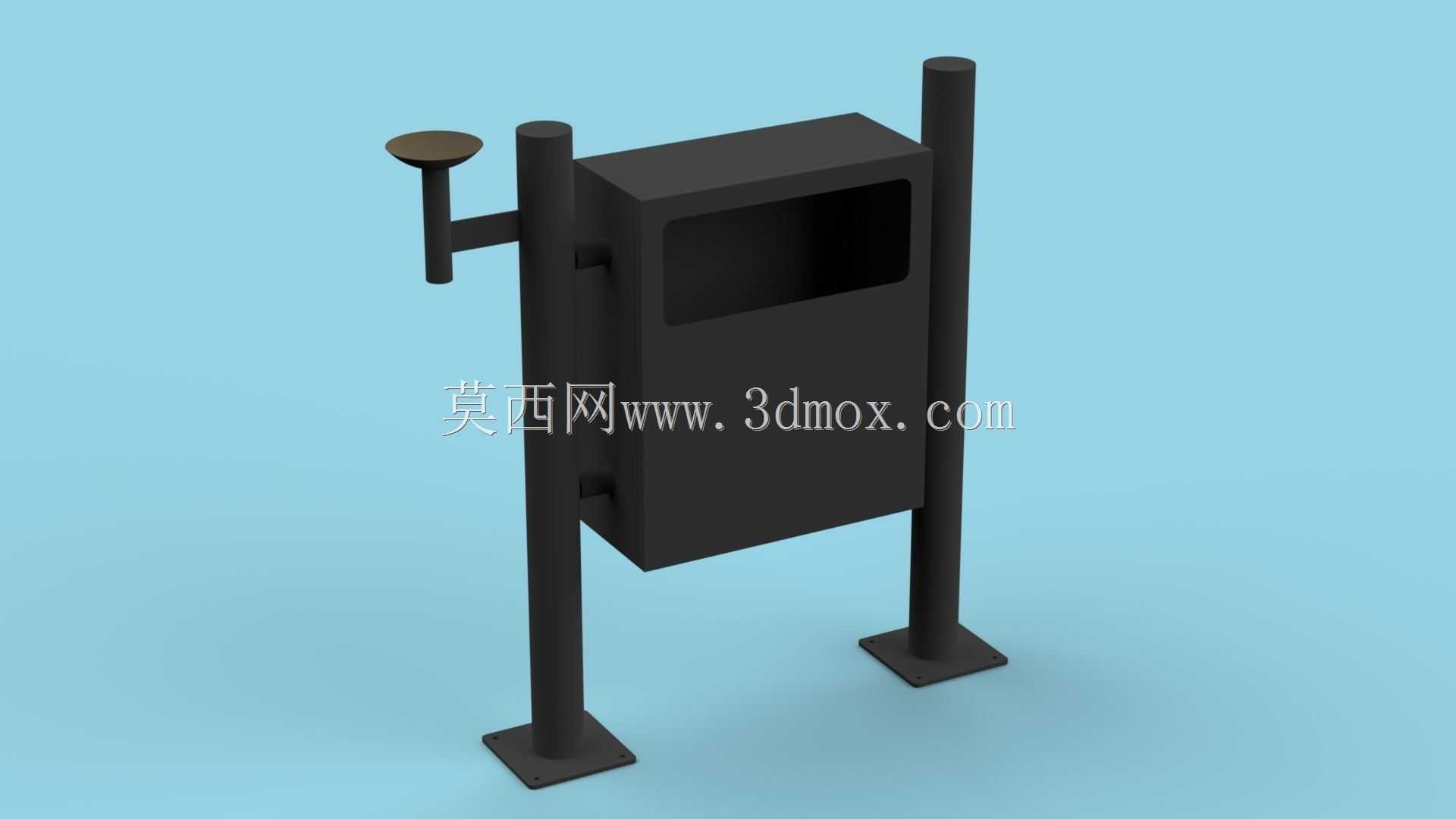

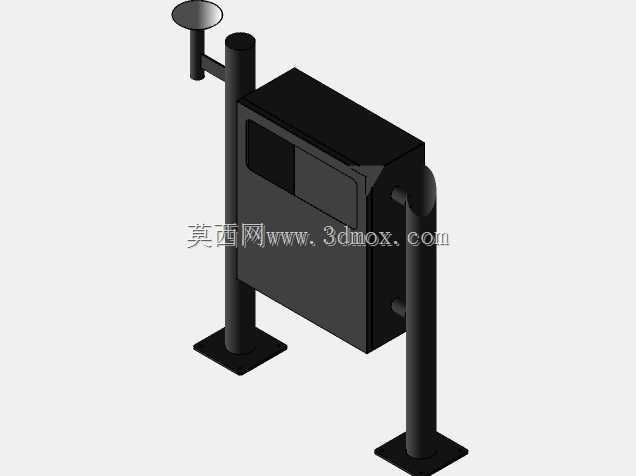

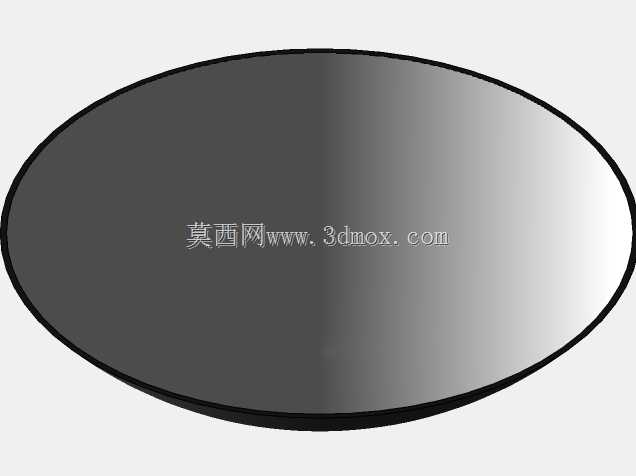

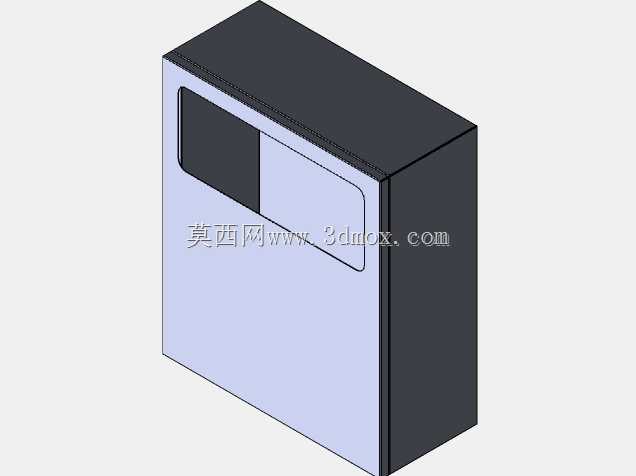

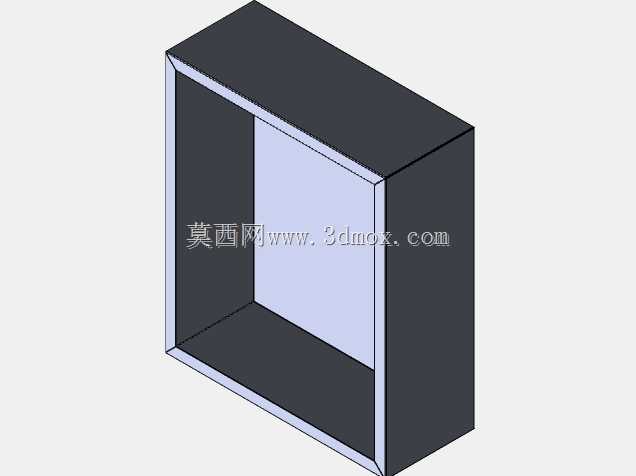

　　这款户外立式收纳装置采用双立柱落地支撑结构，整体采用钣金折弯焊接成型工艺，主体箱体为封闭式矩形腔体，正面预留大尺寸垃圾投放开口，开口边缘做折边钝化处理，避免日常使用过程中划伤投放人员，同时折边结构可提升箱体开口处的结构刚度，减少长期使用后的变形量。左侧立柱延伸出独立的烟灰投放台，台面为浅盘式结构，可承接烟蒂与烟灰，避免烟头直接落入主箱体引发易燃物阴燃风险，烟灰台与立柱采用焊接固定，衔接处做满焊打磨处理，无外露焊渣与尖锐棱角。

　　从安装边界来看，装置底部配置两块方形安装法兰板，法兰板上预留螺栓安装孔，可通过膨胀螺栓直接固定在硬化混凝土地面，安装完成后整体重心落在双立柱的支撑范围内，抗侧翻能力可满足户外常规风力载荷要求，无需额外加装配重结构。整体安装占地宽度控制在0.6米以内，纵深不超过0.4米，适合布置在园区步道侧边、公交站台旁、厂区出入口等公共区域的边角位置，不会占用过多人行通行空间。

　　设计过程中优先考虑户外使用的耐候性需求，箱体与立柱的板材厚度选用2mm冷轧钢板，所有外露接缝处做满焊密封处理，避免雨水渗入箱体内部造成垃圾浸泡发臭，同时减少板材接缝处的锈蚀隐患。箱体背部预留可拆卸检修门，日常清运垃圾时可直接打开检修门取出内桶，无需整体挪动装置，清运操作的作业空间需求小，单人即可完成日常维护作业。

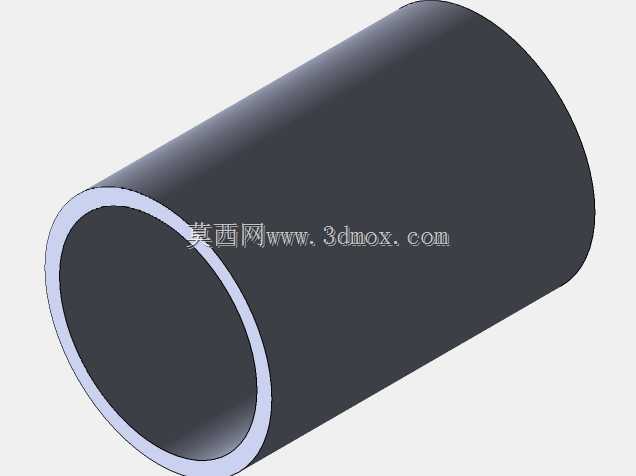

　　结构受力层面，双立柱采用矩形钢管型材，与底部法兰、顶部箱体的衔接处均加焊三角加强筋，可承受日常使用过程中人员倚靠、轻微碰撞的侧向载荷，箱体与立柱的连接采用螺栓加焊接的双重固定方式，避免长期使用后连接位置出现松动异响。烟灰台的高度设置在成年人站立时的手部舒适操作区间，无需弯腰即可完成烟蒂投放，主箱体的投放口高度适配多数行人的站立投放高度，减少抬手投放的疲劳感。

　　从实际应用场景出发，这款装置可适配市政环卫、产业园区、景区、公交枢纽等多种户外公共场景，钣金结构的表面可根据使用场景需求做喷塑处理，匹配不同区域的视觉风格，整体结构无复杂传动部件，后期维护仅需定期检查安装螺栓紧固度、表面涂层完整性即可，全生命周期的维护成本较低。箱体内部可配套标准尺寸的塑料内桶，垃圾清运时直接提出内桶倾倒即可，避免垃圾直接接触钣金内壁造成腐蚀，延长装置的整体使用寿命。

　　建模过程中对所有钣金折弯处的折弯半径做了统一规范，适配常规钣金加工厂的折弯模具参数，无需定制特殊刀具即可完成加工，焊接位置的焊缝预留量符合常规焊接工艺要求，生产下料时可直接通过激光切割完成板材落料，后续折弯、焊接、表面处理的工序衔接顺畅，适合批量加工生产。安装法兰的孔位尺寸按照常规膨胀螺栓的安装间距设置，现场安装时无需二次打孔扩孔，可直接定位固定，降低现场施工的作业难度。
